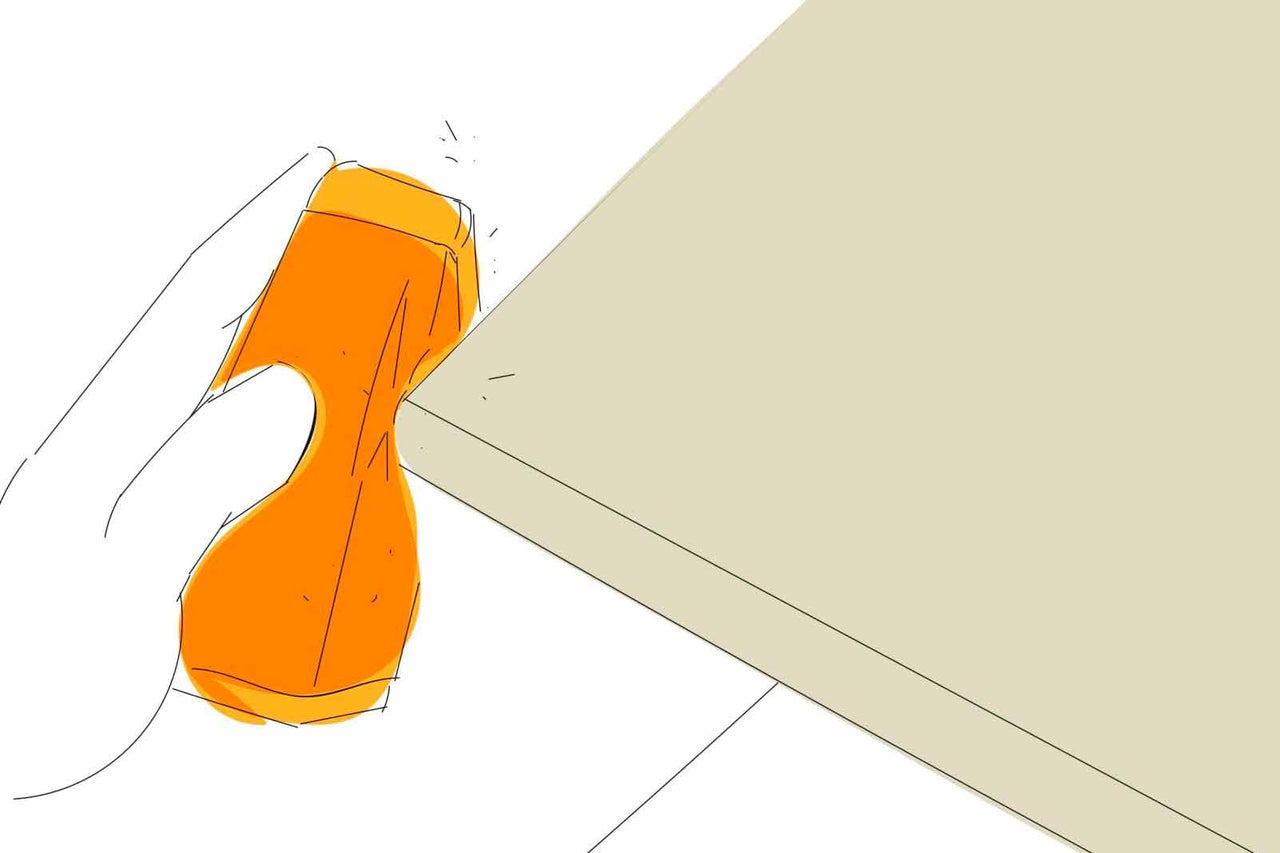

Omotejte si kus brusného papíru na dřevěný špalík. Obrušujte hrany dokud se nevyhladí všechna drsná místa.
Návod
Buildify - Jak si vyrobit kombinovaný stůl s pohovkou Friedrich
Když nemáte dostatek místa, tak potřebujete multifunkční nábytek. A my vám teď ukážeme, jak se dá snadno kombinovat stůl a pohovka. Chce to šikovné ruce, materiál, představivost a držet se hesla "Dvakrát měř a jednou řež!"
PřekližkyK sortimentu
Na tento projekt budete potřebovat
Materiál
Lamino deska LDTD 19 x 1032 x 2650 mm, 1 ...
Univerzální vrut 4,0x35 ZH PZ zinek žlut ...
Univerzální vrut 3,5x16 ZH PZ, zinek žlu ...
Závěs úzký se zanýtovaným mosazným čepem ...
Nářadí
Příklepová vrtačka Makita HP1631K
Skládací metr Stabila typ 600, 2 m
Kapovací a pokosová pila Bosch GCM 8 SJL
Příprava materiálu
Materiál
41 x univerzální šroub s torx zápustnou hlavou 4,0 x 35 mm
8 x univerzální šroub s torx zápustnou hlavou 3,5 x 16 mm
1x závěs široký se zanýtovaným mosazným čepem 100 x 48 mm
Materiál na překližku (2500 x 1250 x 18 mm)

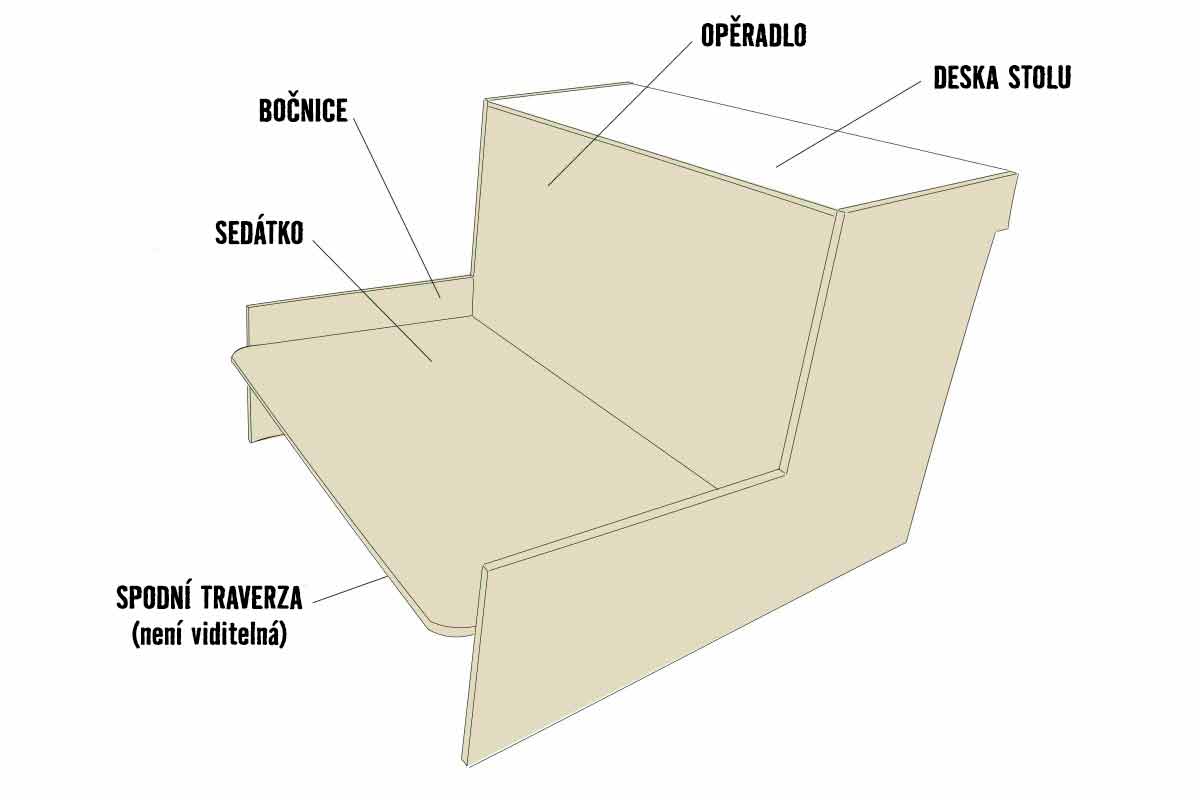

Opěradlo: 1 ks po 600 x 1200 mm
Sedací plocha: 1 ks po 600 x 1200 mm
Bočnice: 2 ks po 730 x 1135 mm
Spodní traverza: 1 ks po 100 x 1200 mm
Odkládací police: 1 ks po 200 x 1200 mm
Horní traverza: 1 ks po 80 x 1200 mm
Zkrátitelná lišta: 1250 x 2500 x 18 mm
Krok za krokem
01
02

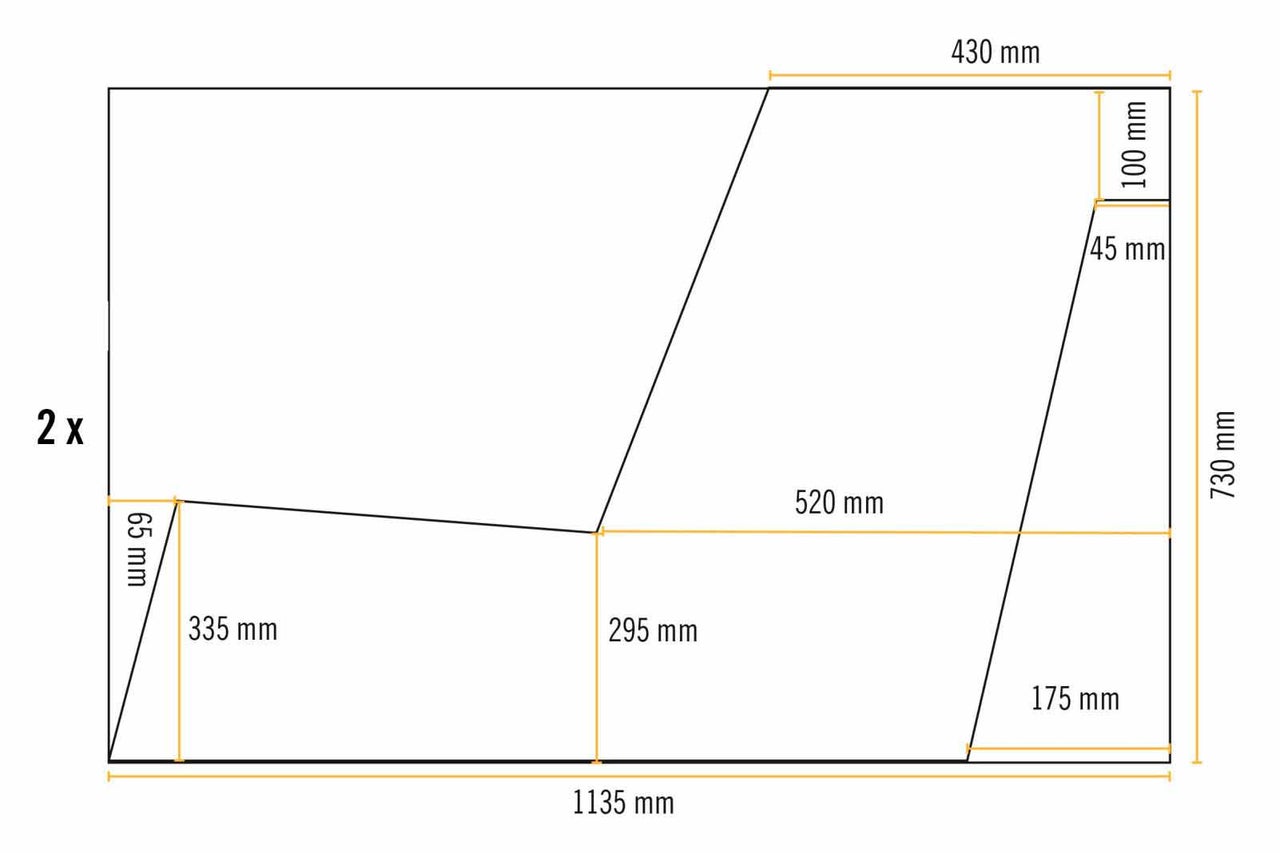

Obě bočnice z překližkové desky si přesně vyřízněte dle náčrtku (730 x 1135 mm). Před prvním řezáním si vyznačte všechny body a řezné linie. Pak obruste všechny hrany, dokud nebudou hladké.
TIP

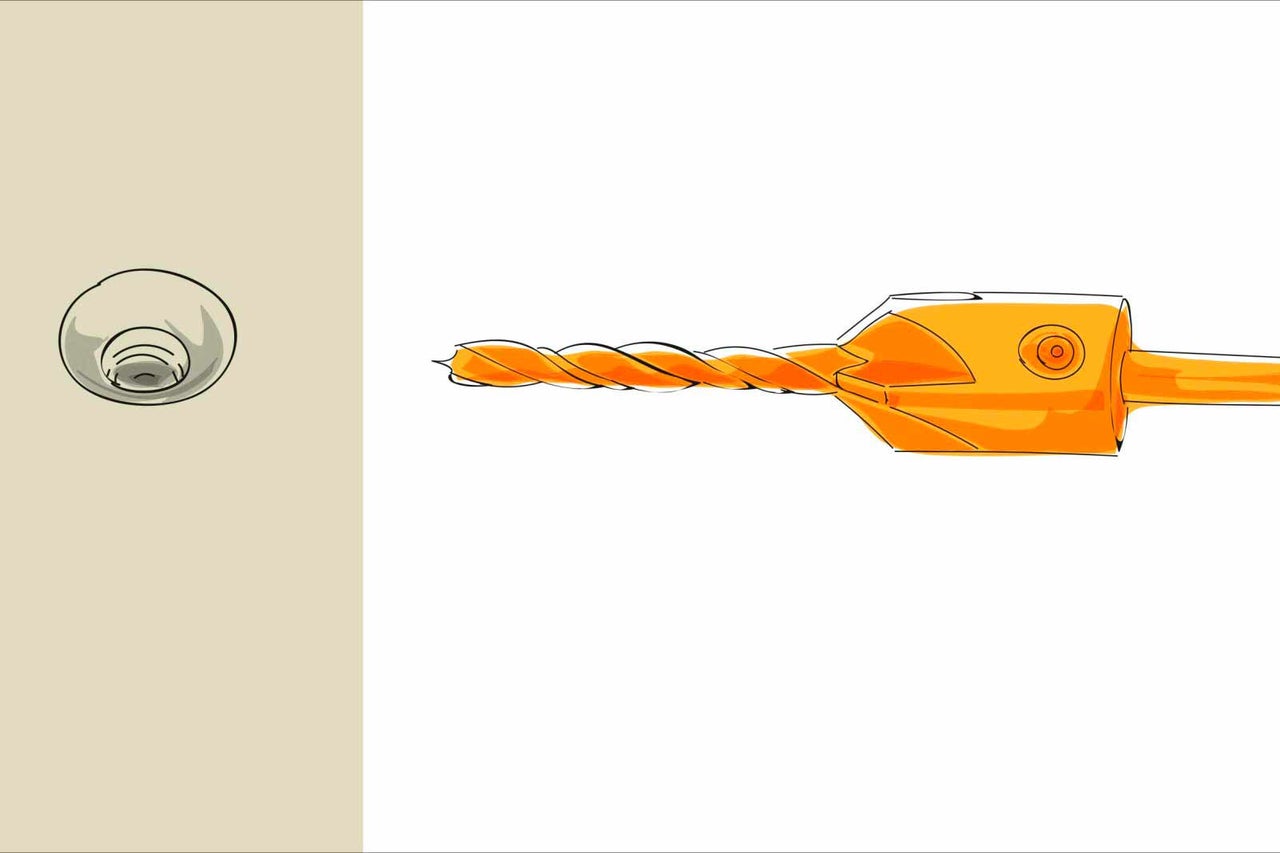

Na předvrtání se doporučuje „vrták se záhlubníkem“. Tím vznikne na horním konci vyvrtaného otvoru kužel, který bude vytvářet místo pro hlavičku šroubu. Díky tomu nebude hlavička šroubu vyčnívat a zabrání se vzniku trhlin ve dřevě.
03

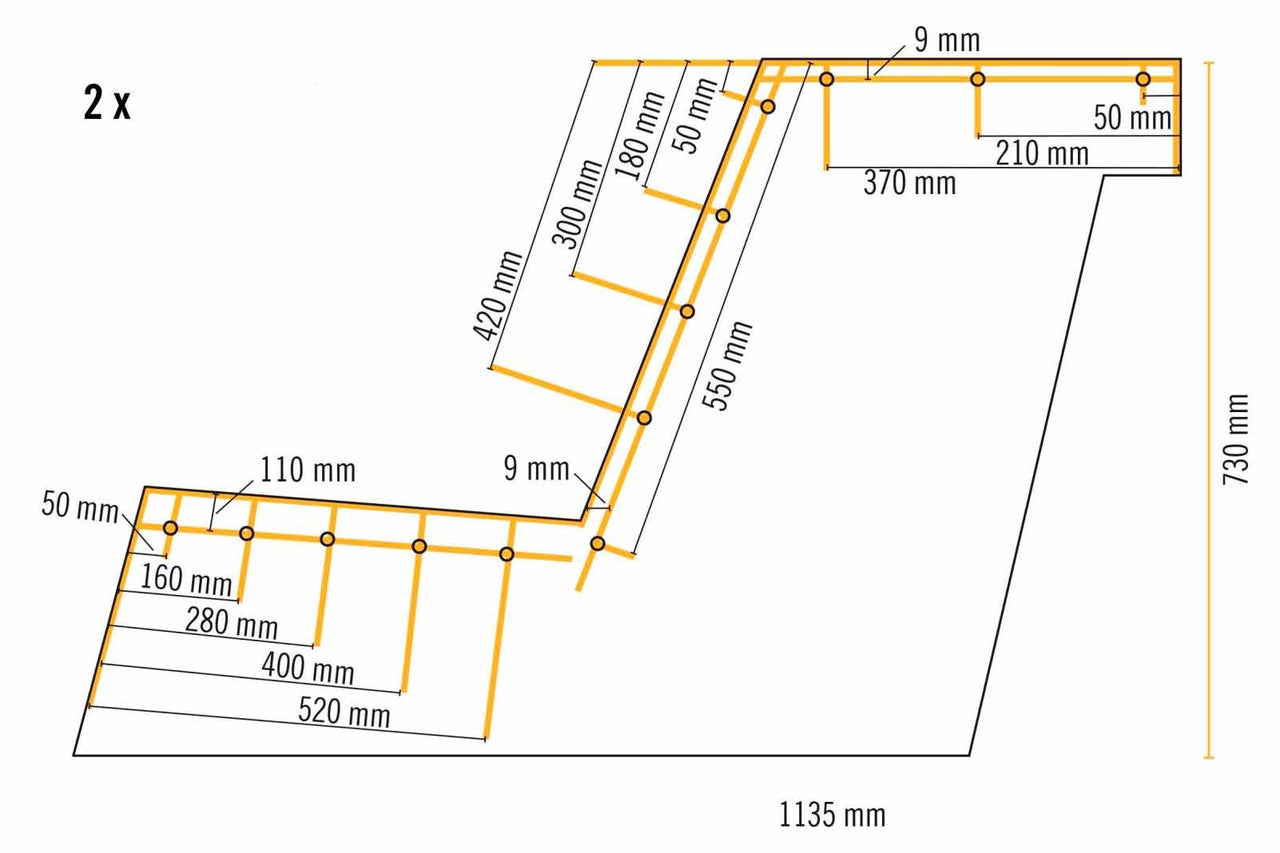

Do bočnic vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Bočnice lze položit na sebe a vyvrtat do nich otvory najednou. To ušetří další vyznačování otvorů. Následně zahlubte vyvrtané otvory bočnice ležící vespod ze druhé strany tak, aby byly bočnice v zrcadlovém provedení (pravá + levá). Skrz tyto otvory později přišroubujete obě bočnice k sedací ploše, opěradlu a desce stolu. Další schéma vrtání viz 4. krok.
04

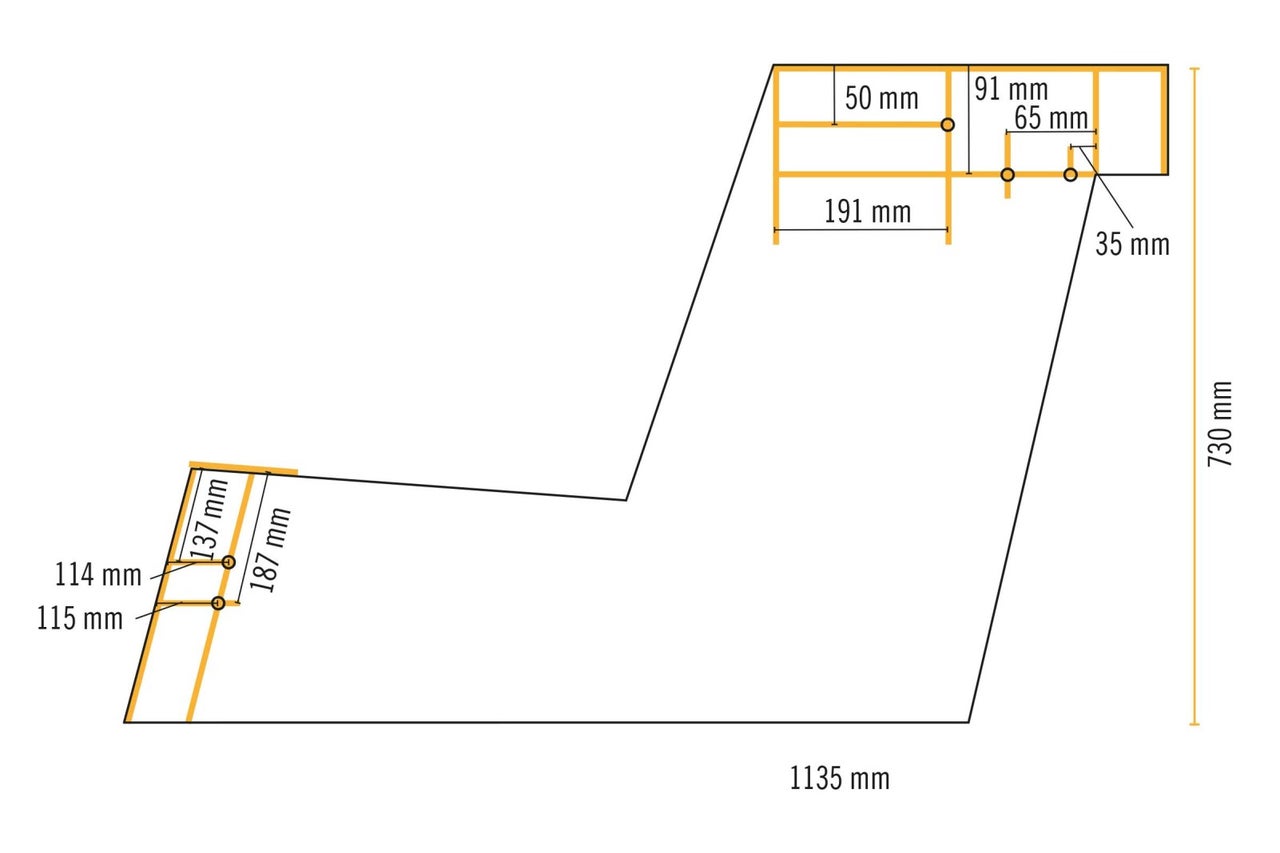

Do bočnic vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Bočnice lze položit na sebe a vyvrtat do nich otvory najednou (viz krok č. 3). Skrz tyto otvory později přišroubujete bočnice ke spodní traverze a odkládací přihrádce.
05
Do pohledové strany sedací plochy vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete sedací plochu ke spodní traverze.
06

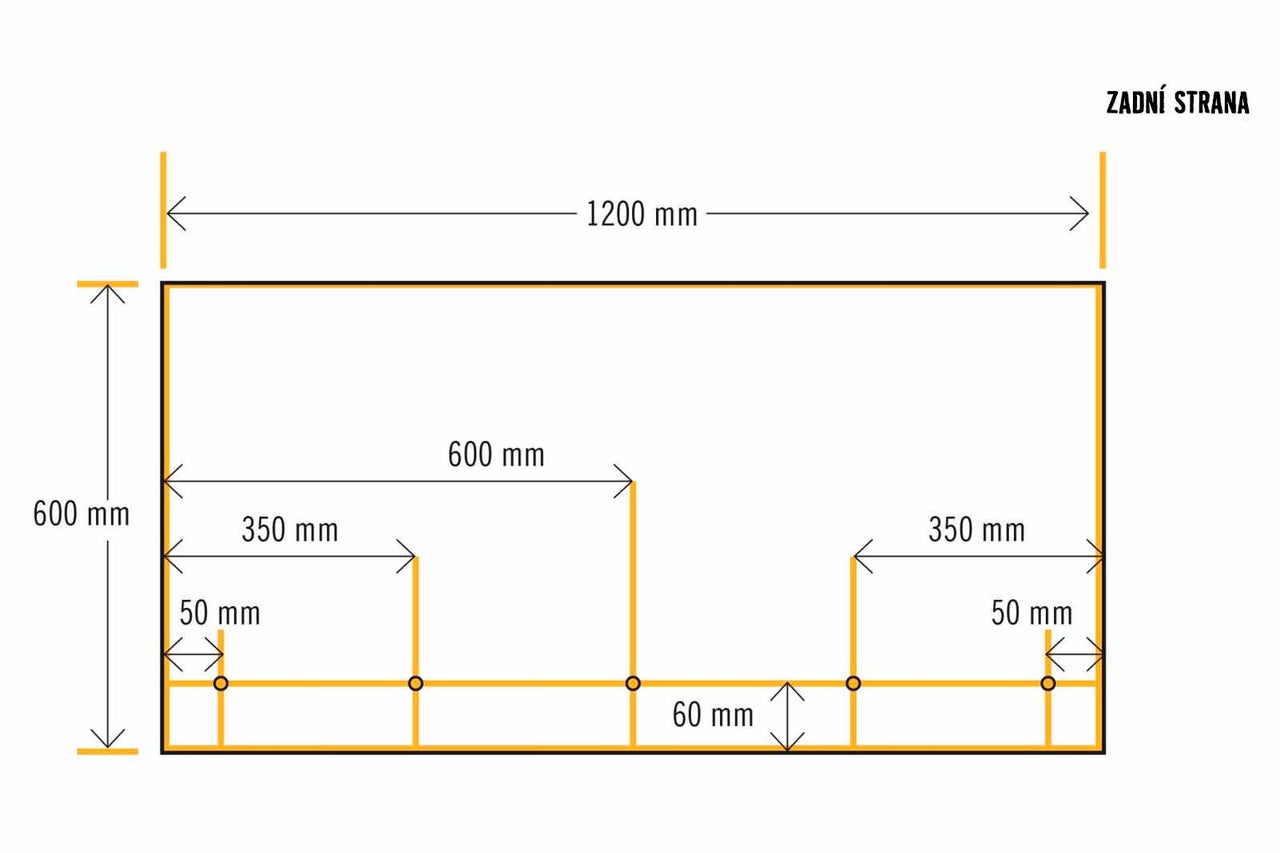

Do zadní strany sedací plochy vyvrtejte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete opěradlo k sedací ploše.

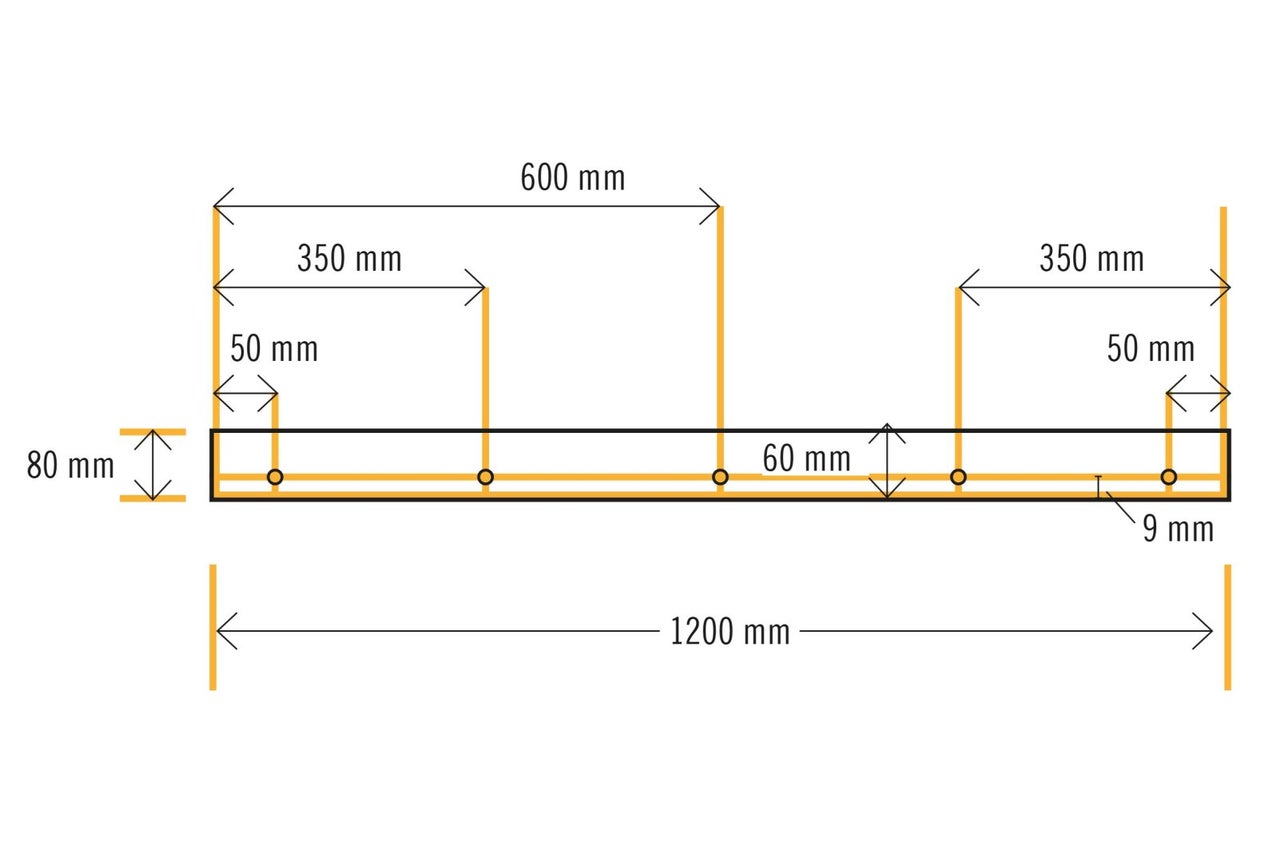

07
Do horní traverzy vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete traverzu k odkládací ploše.
08

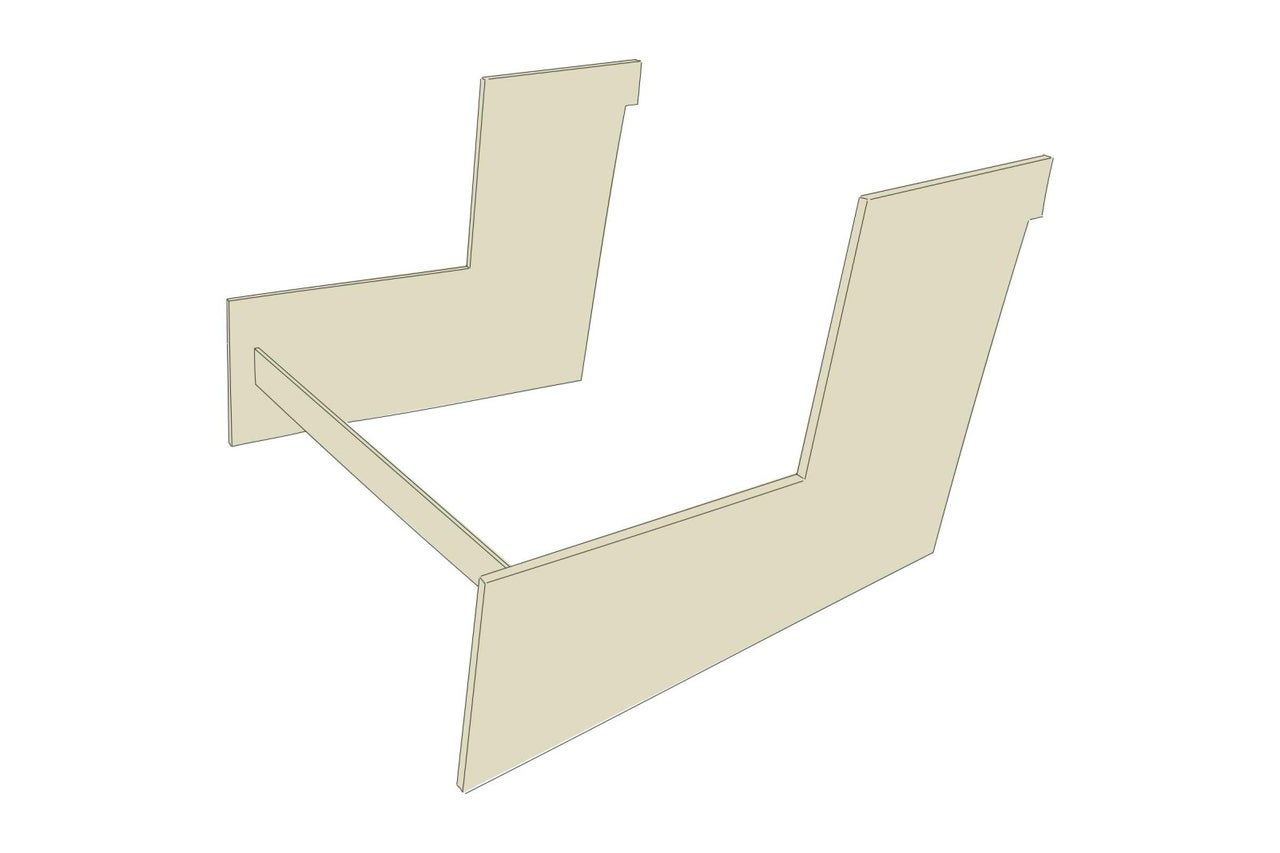

Přišroubujte bočnice vždy dvěma šrouby (4,0 x 35 mm) ke spodní traverze.
09

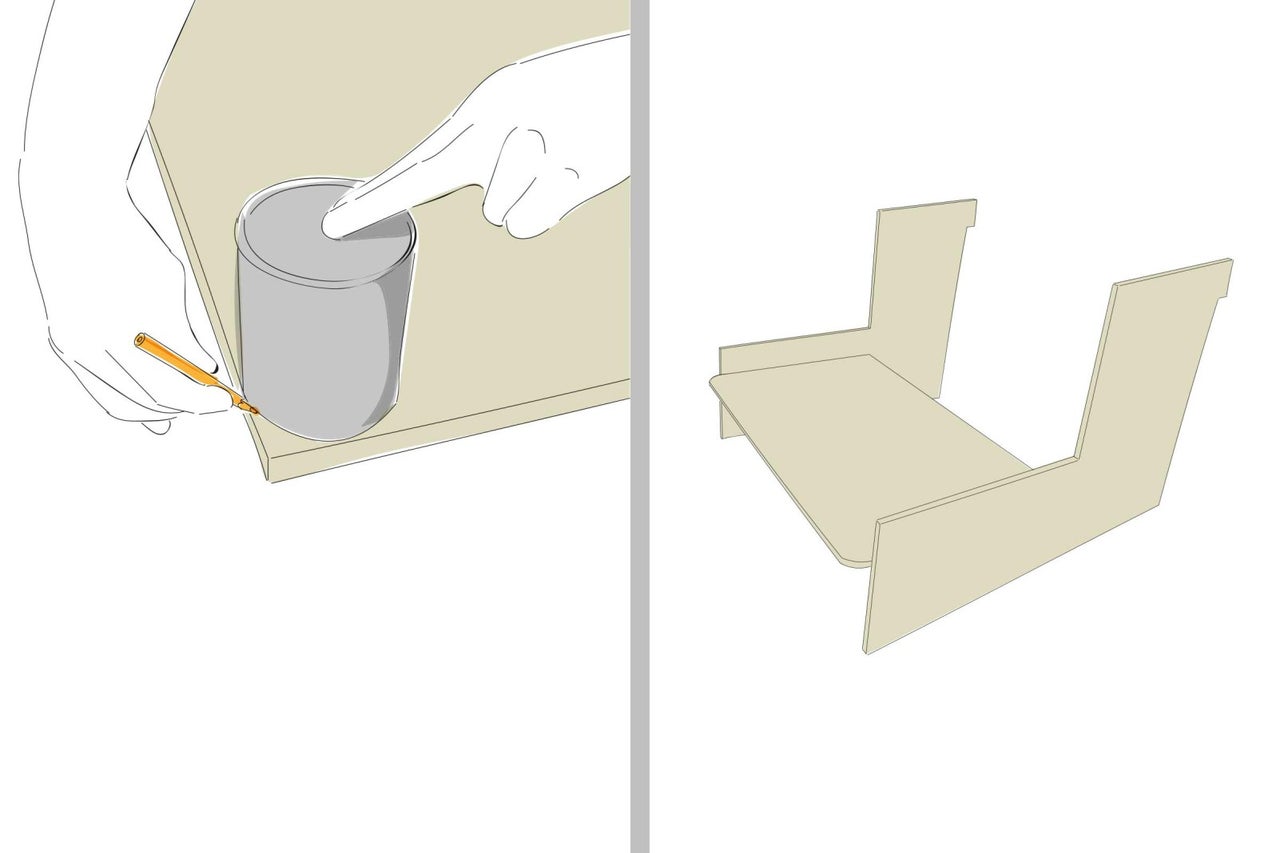

Zaoblete přední rohy sedací plochy. Položte na rohy běžnou plechovku s barvou (poloměr 55 mm) a vyznačte si poloměr. Pak uřízněte rohy vykružovačkou a bruste řezné hrany, dokud nebudou všechna hrubá místa hladká. Přišroubujte sedací plochu pěti šrouby (4,0 x 35 mm) k bočnicím a traverze.
10
Přišroubujte opěradlo pěti šrouby (4,0 x 35 mm) k oběma bočnicím a sedací ploše.
11

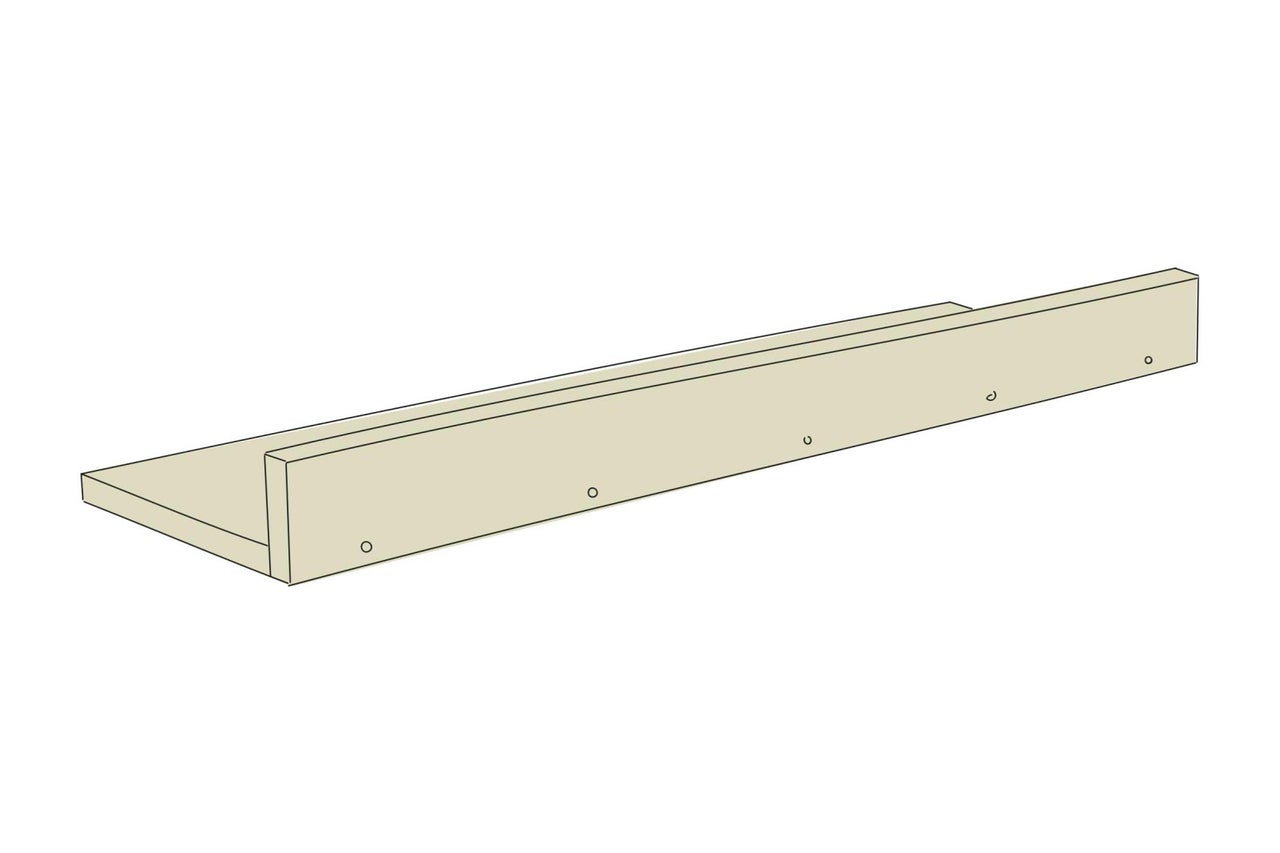

Přišroubujte odkládací polici k horní traverze pěti šrouby (4,0 x 35 mm).
12

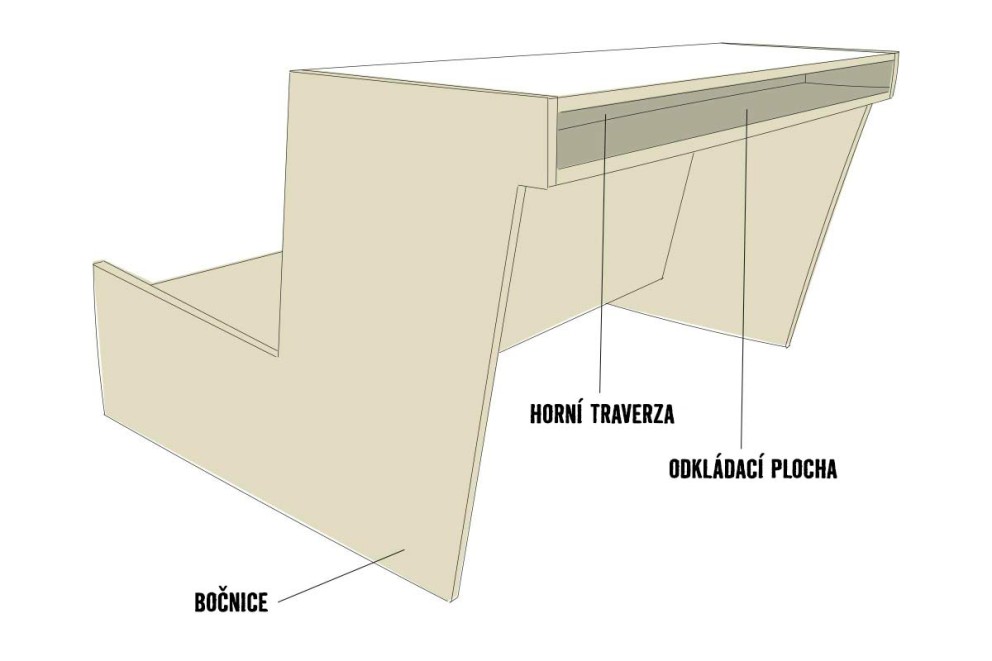

Konstrukci odkládací plochy přišroubujte vždy třemi šrouby (4,0 x 35 mm) k oběma bočnicím – vpředu a dole v zákrytu s výřezem.

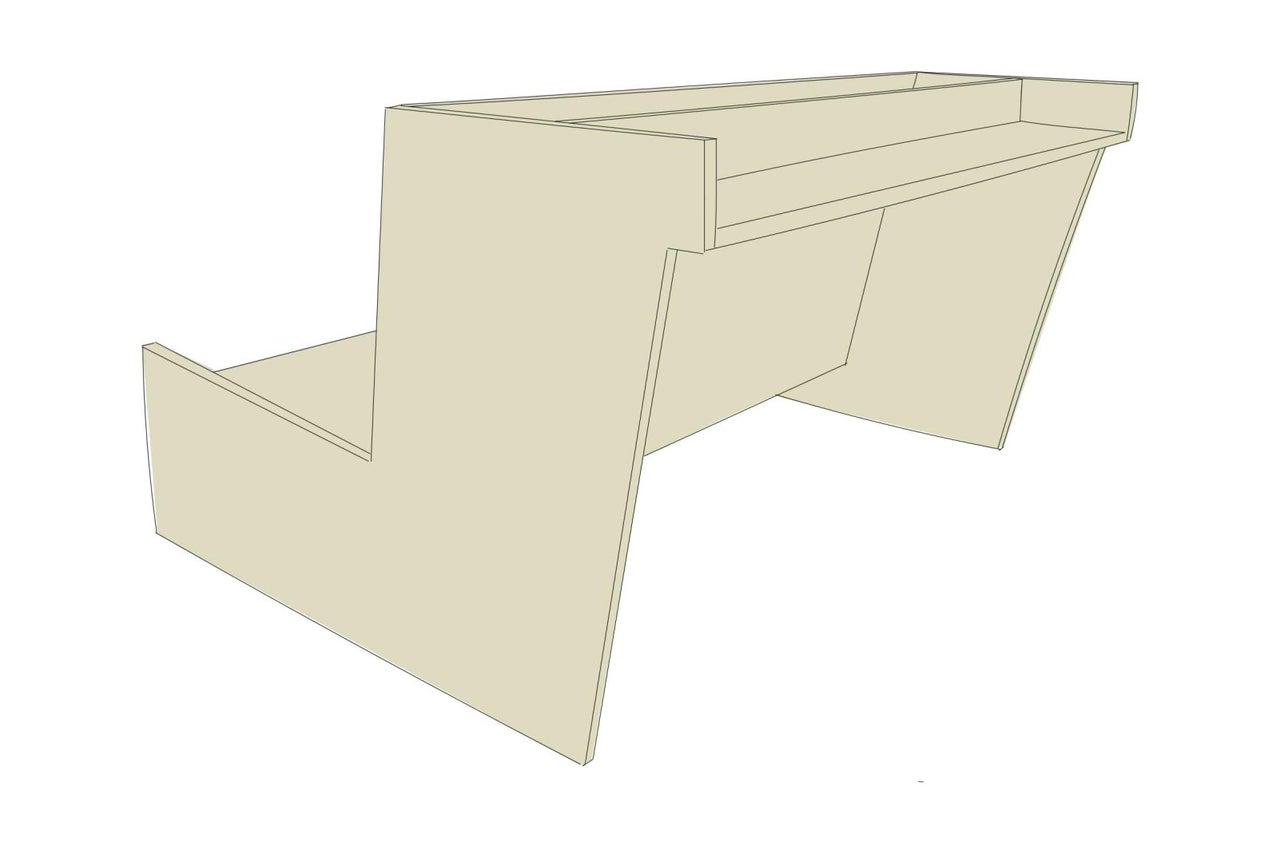

13

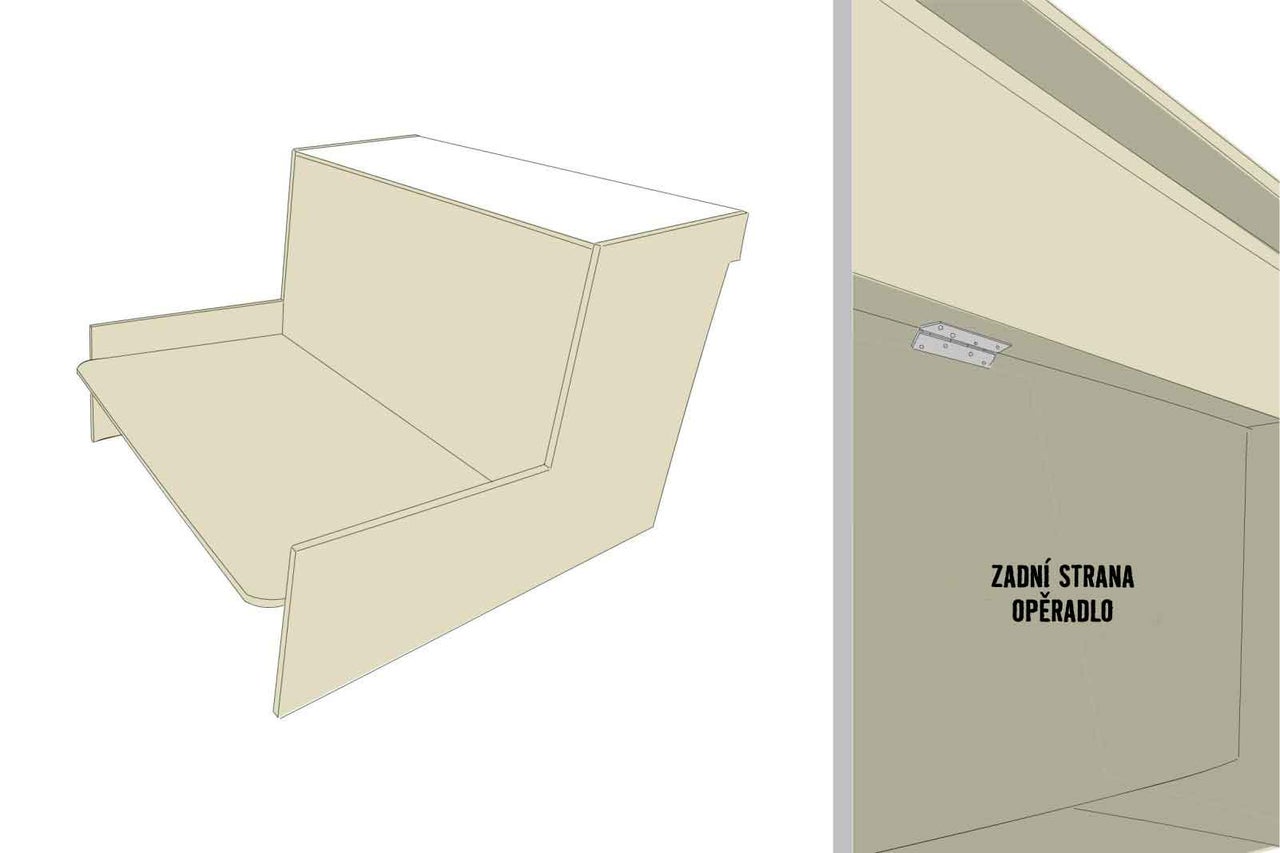

Přišroubujte desku stolu vždy třemi šrouby (4,0 x 35 mm) shora v zákrytu k oběma bočnicím. Pak přišroubujte desku stolu a opěradlo osmi šrouby (3,5 x 16 mm) skrze závěs. To zabrání vzniku otlačených míst mezi opěradlem a deskou stolu.
Bezpečnostní pokyny
Návody byly vytvořeny s maximální přesností, znázorňují ale vždy pouze možný postup. V případě, že si nebudete vědět rady, tak nepřeceňujte své schopnosti a nechte si poradit od odborníků.
HORNBACH neručí za nesprávné použití materiálů a nářadí, ani
za neodborně provedenou montáž.
1. Po žádném nábytku se nesmí šplhat ani na něm cvičit. O tomto riziku poučte zejména děti, aby se zabránilo nehodám.
2. U všech pracovních kroků noste vhodné ochranné vybavení.
3. Neopracované povrchy před stavbou nábytku obruste, aby se zabránilo zranění (např. třísky).
4. Všechny hrany se musí v ideálním případě opracovat pomocí horní frézky (fréza s minimálním poloměrem 3 mm). Pokud byste neměli k dispozici horní frézku, musí se zbrousit hrana ručně na minimální
poloměr 2 mm.
