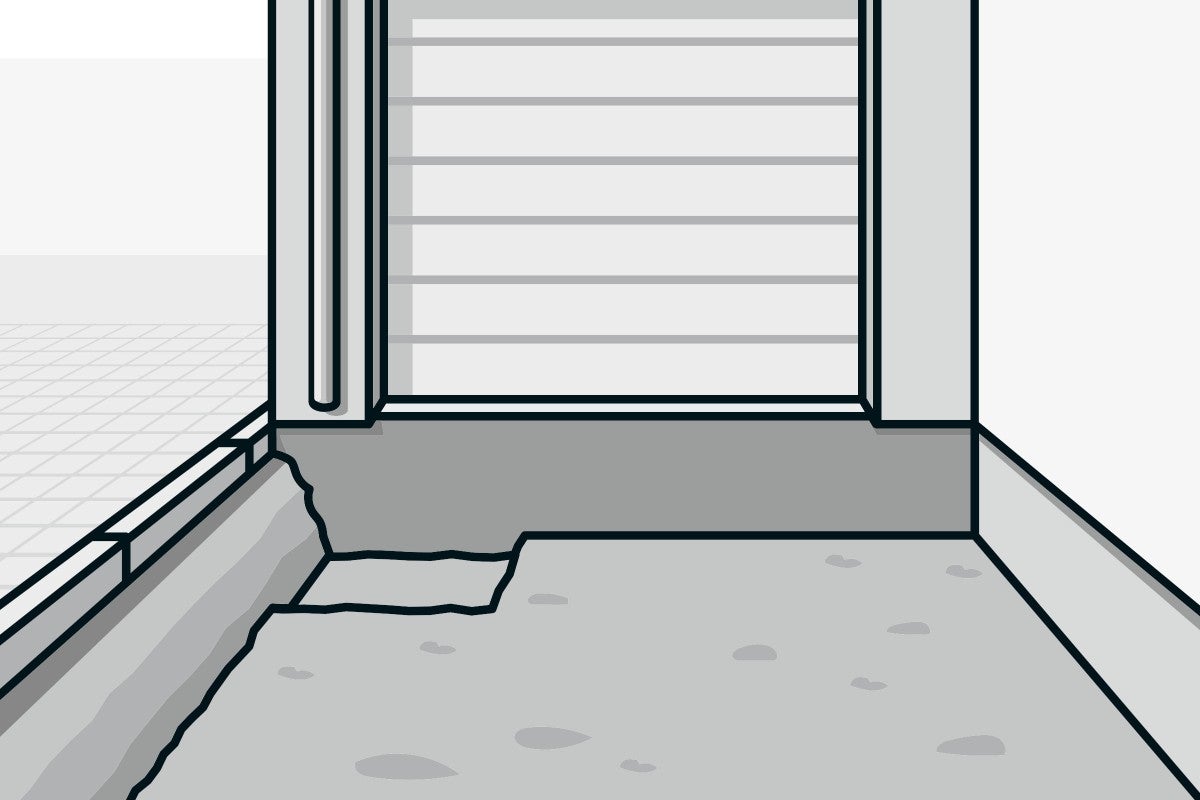

Před pokládkou dlažby se instaluje a připojuje odvodňovací žlab. Jelikož je vpust vyšší než prvky kanálů, musí být zemina vyhloubena hlouběji. Při stanovení hloubky výkopu berte v úvahu také to, že pro vpust a odvodňovací kanál bude vylit betonový podklad o tloušťce 10 cm. Zde ukazujeme instalaci přímo před vjezdem do garáže. Drenážní trubky jsou již položeny až k místu instalace. Vpust je instalována vlevo, protože na této straně bude později k drenážním trubkám připojen také svod střechy garáže.
Návod
Jak instalovat odvodňovací žlab
Abyste se od příjezdové cesty nebrodili kalužemi vody až k vašim vchodovým dveřím, tak vaše myšlenky k instalaci odvodňovacích žlabů míří správným směrem. Poradíme vám, jak instalovat odvodňovací žlab.
Odvodňovací žlabyK sortimentu
Na tento projekt budete potřebovat:
Materiál
Odvodňovací žlaby
Spojovací bukové kolíky Ø 10x35 mm,100 k ...
Kluzný prostředek MARLEY pro plastové tr ...
Suché směsi a stavební chemie
Montážní lišty
Svahová tvárnice Rundflor 30 x 25 x 20 c ...
KG kolena
Zátka vnitřní pro kanalizační potrubí KG ...
KG trubky
Nářadí
Kladiva
Pracovní rukavice
Zednické lžíce
Vrtáky
Stavební kolečka, zahradní kolečka
Vodováhy
Diamantové kotouče
Úhlové brusky
Šroubováky
Ochranná sluchátka
Hladítka
Držte se plánů
Při dláždění se obvykle instaluje odvodňovací kanál, který odvádí dešťovou vodu do kanalizace. Kde je kanál umístěn a napojen, zjistíte v plánu odvodnění ve stavební dokumentaci.
01
02

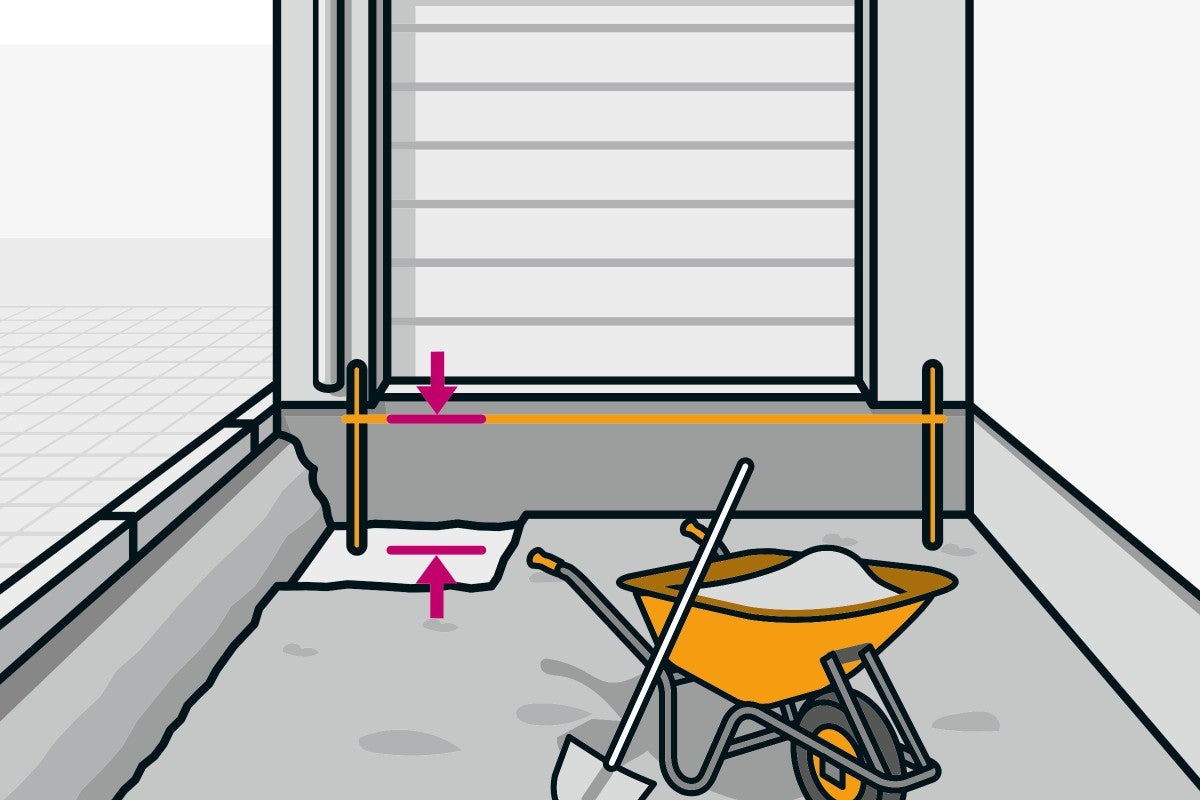

Změřte šířku vpusti a žlabových prvků. Pomocí kladiva zatlučte dva sekáče mimo místo instalace - vzdálenost od základů garáže odpovídá šířce vpusti a žlabových prvků. Napněte zednickou šňůru ve výšce podlahy garáže (= horní hrana žlabu) mezi obě šňůry a vyrovnejte je pomocí vodováhy. Podle ní bude později žlab vyrovnán.
03

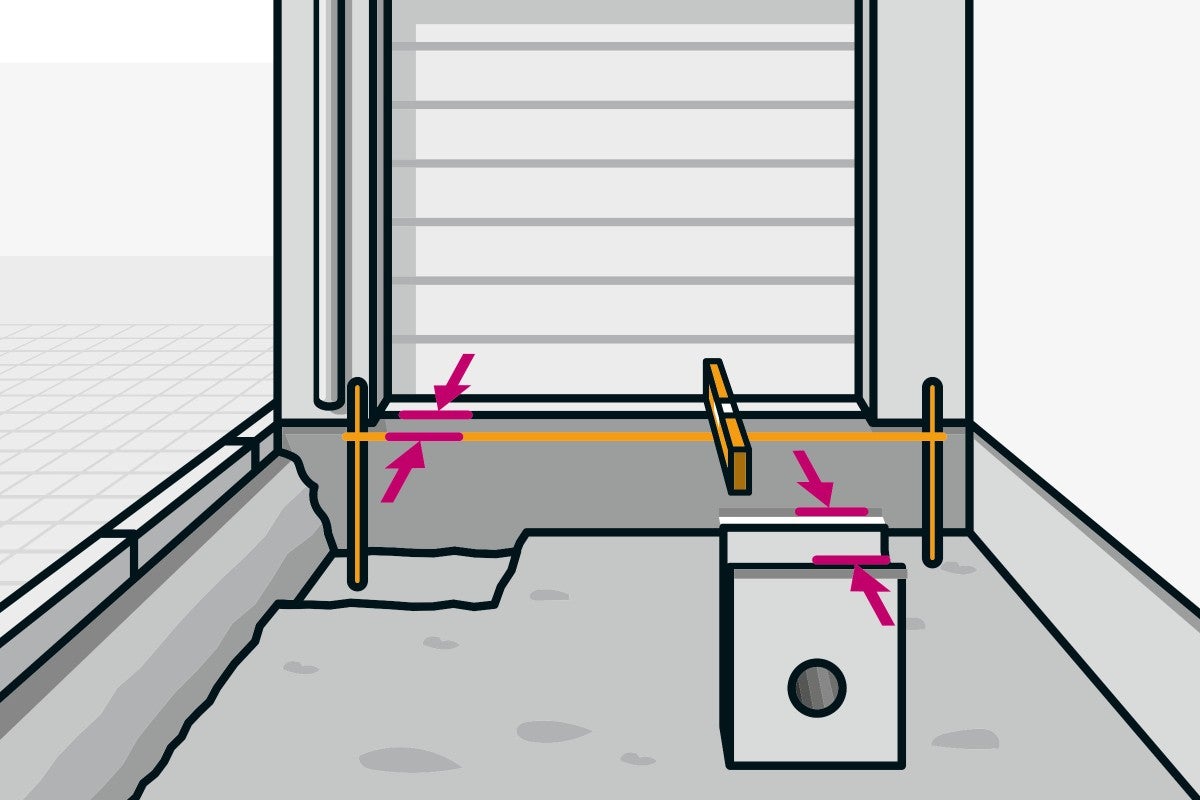

Potřebujete na stavbě hodně betonu? Pak se vyplatí použít hotovou betonovou směs. Do vyhloubeného prostoru pro vpust nalijte tolik betonu, aby vpust vyčnívala 1 až 2 cm nad napnutou šňůru. (Pokud je vpust vysoká 50 cm, je rozměr od betonu 48 až 49 cm). V dalším kroku se vpust zasadí 1 až 2 cm do betonu.
04

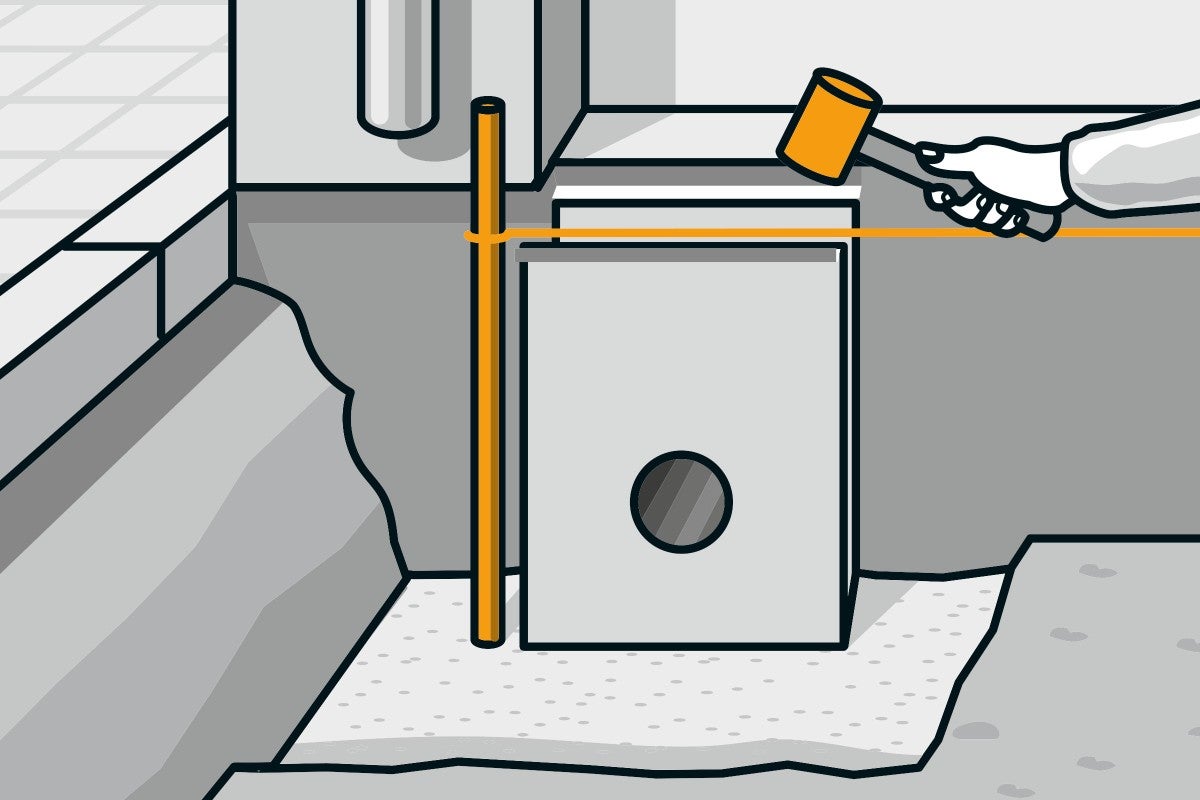

Umístěte vpust připojovacím otvorem směrem dopředu (nebo směrem k odvodňovacímu potrubí) a vyrovnejte ji. K usazení použijte gumovou palici, dokud nebude v jedné rovině s provázkem.
05

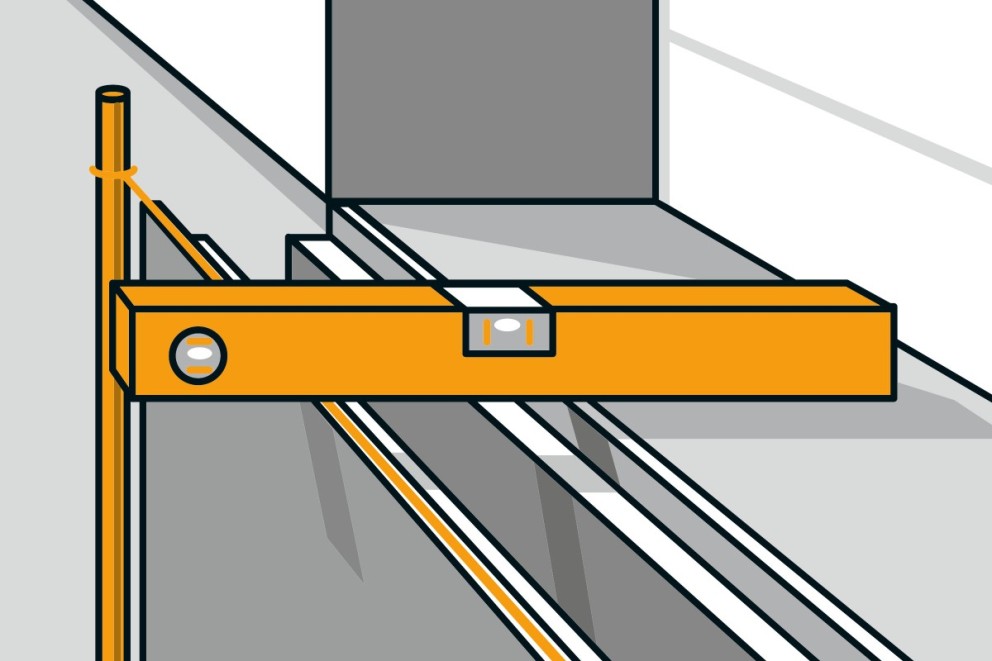

Pomocí vodováhy zkontrolujte vodorovný přechod k podlaze garáže, vše musí perfektně sedět.
06

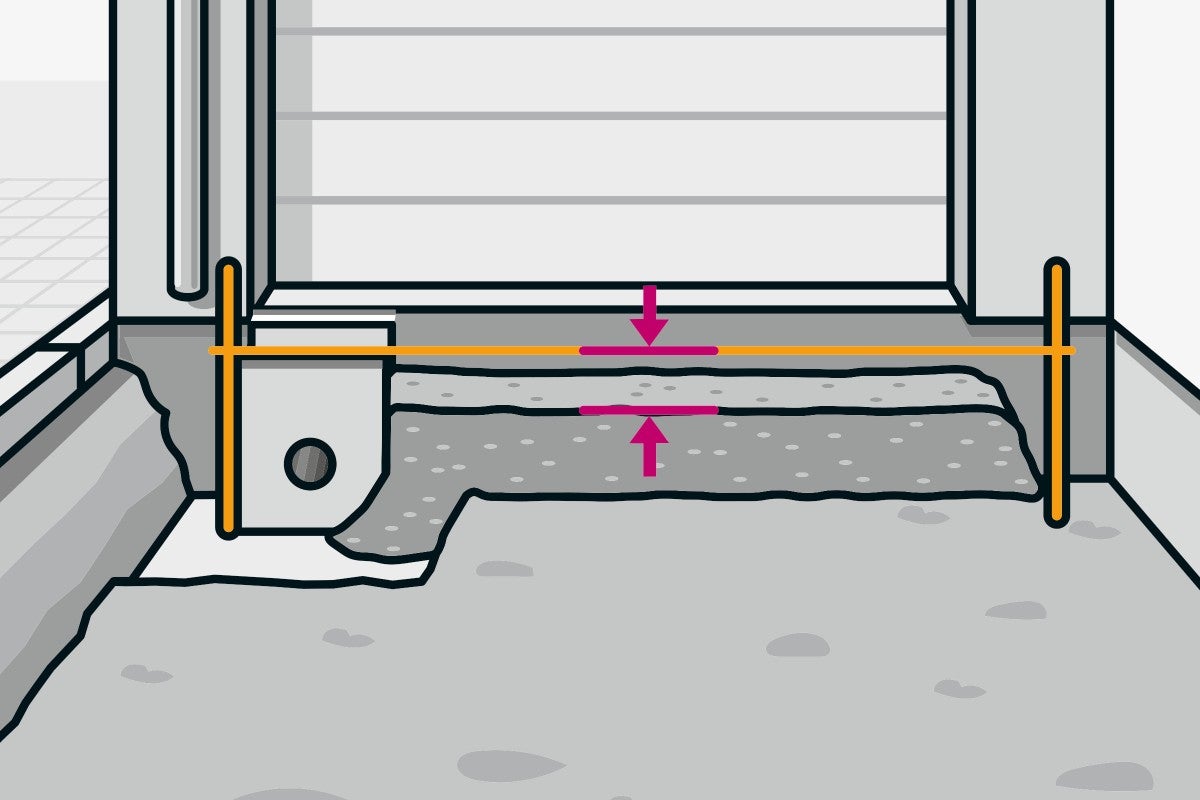

Tam, kde bude žlab musí být beton vylitý výš. Do vyhloubené plochy nalijte tolik betonu, aby žlab vyčníval 1 až 2 cm nad napnutou šňůru, protože prvky žlabu se do betonu rovněž usazují o 1 až 2 cm. Na několika místech zkontrolujte výšku betonu - položte hladítko na povrch betonu a pomocí skládacího pravítka měřte směrem nahoru.
07

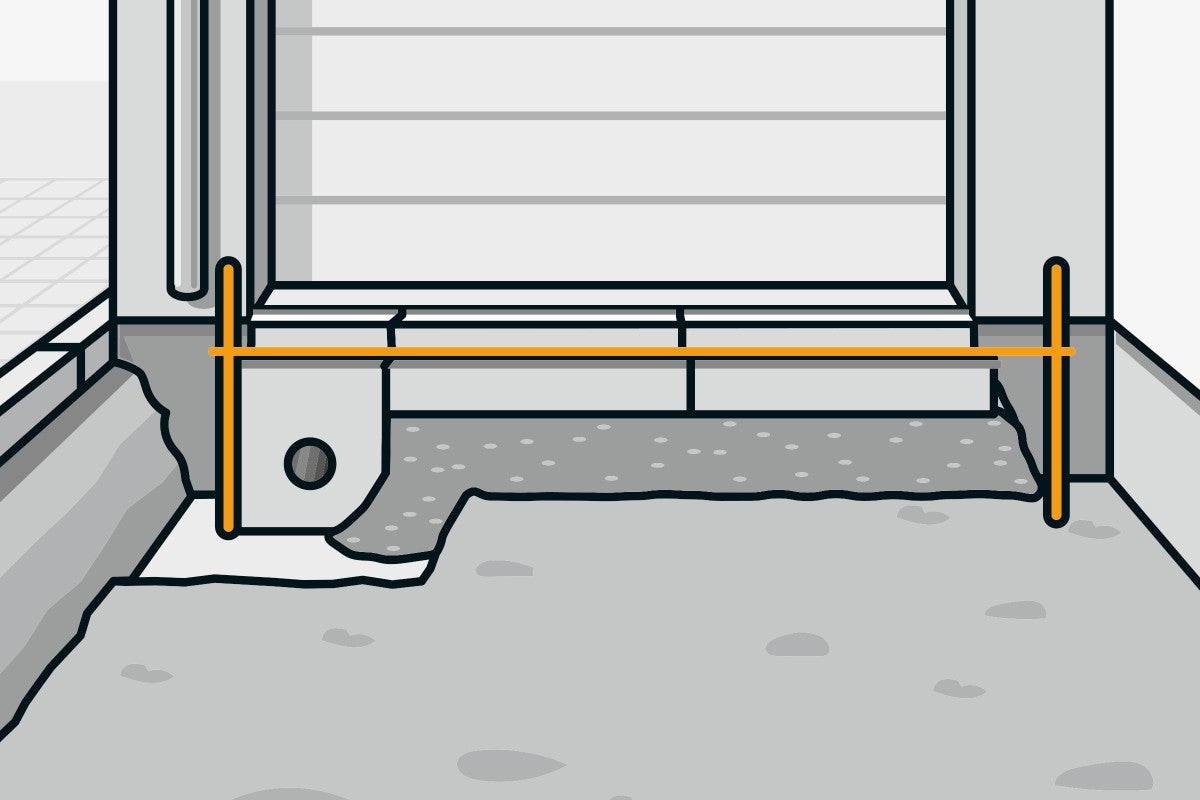

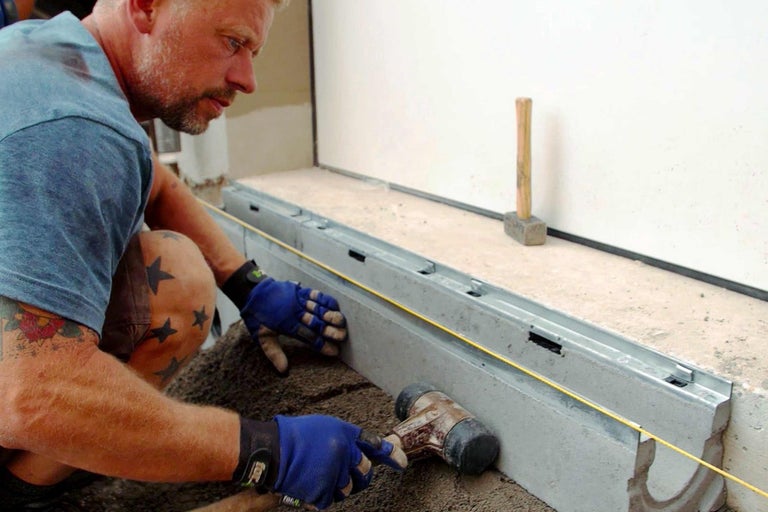

Máte připraveno? Tak sestavte části žlabu blízko vpusti. Zase použijte gumovou palici dokud nebude vše v jedné rovině. Pomocí vodováhy vše zkontrolujte.
08

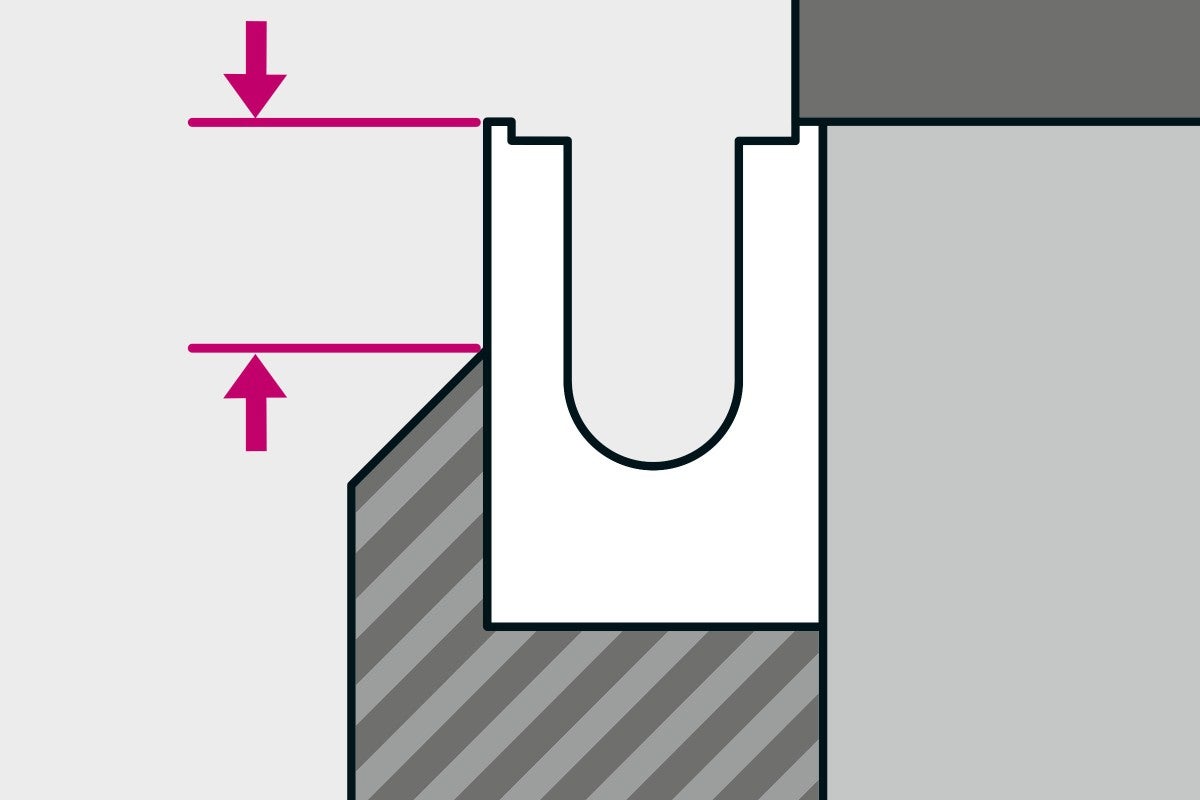

Části žlabu musí být perfektně usazené, protože až přes ně přejede auto, nesmí se pohnout. Proto je potřeba zepředu udělat betonový klín. Na horním okraji vytvarujte beton pod úhlem, aby pronikající voda odtékala - ve výšce ponechte dostatek místa pro dlažební kostky a dláždění: pro dlažbu vysokou 8 cm s dlážděním potřebujete výšku 12 cm nad betonovým klínem. Na konec žlabu vložte krycí rošt a nechte beton ztvrdnout.
09
Teď je potřeba připojit odvodňovací potrubí. K tomu budete potřebovat různé KG trubky a KG kolena. Odstraňte zátku a na zkoušku připojte konec trubky k vpusti - v případě potřeby použijte kolena, odbočky atd. Je velmi důležité, aby potrubí nebylo po instalaci pod tlakem.
10

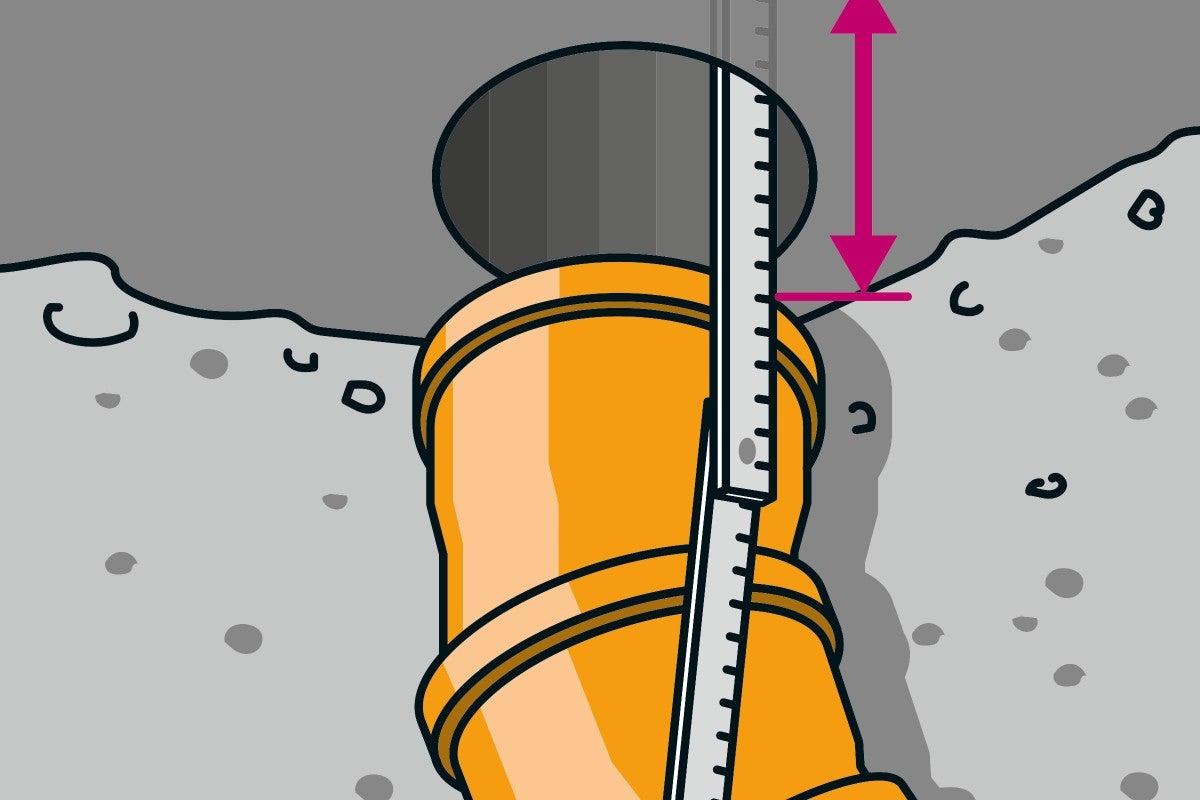

Poslední část, která bude ústit do odvodňovacího žlabu musí být dostatečně dlouhá na to, aby později nepřekážela koši na nečistoty a aby se dal poslední úsek dostatečně zasunout. Tuto část uřízněte z rovné trubky a na obou koncích trubky vypilujte 45° zkosení, aby ji bylo možné v dalším kroku snadno vložit.
11

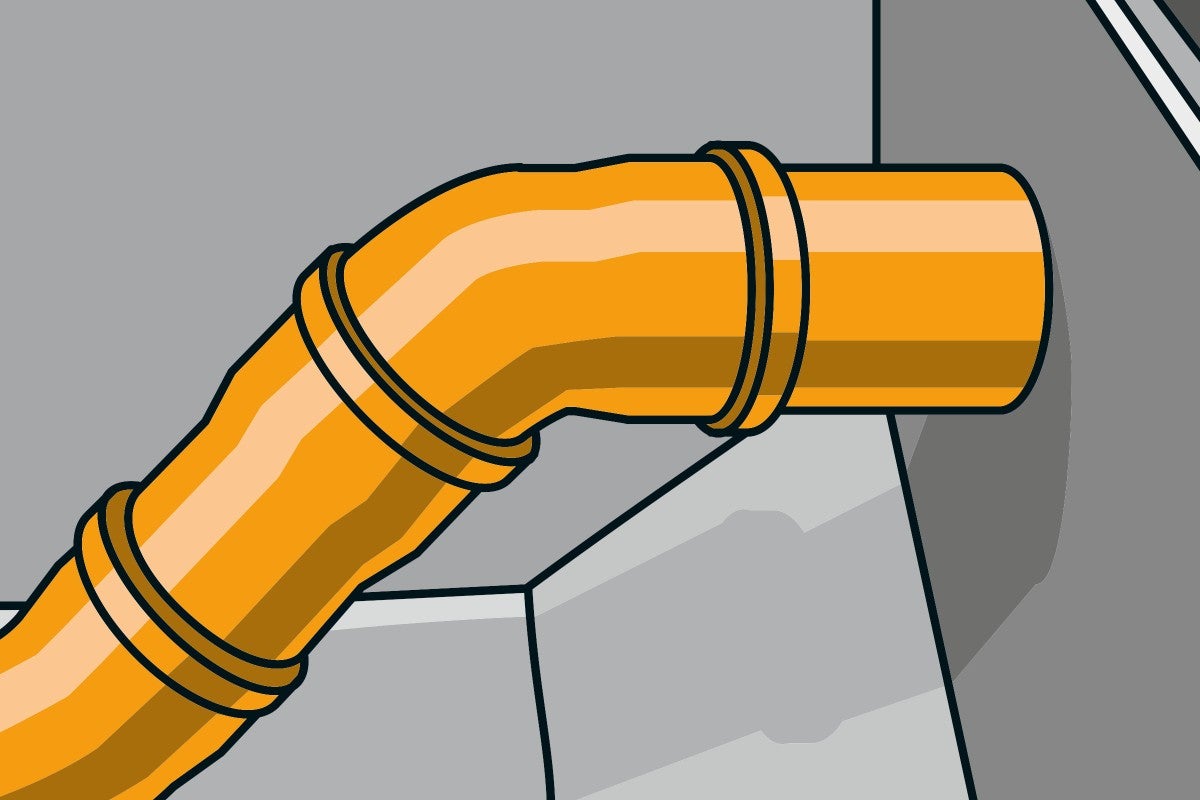

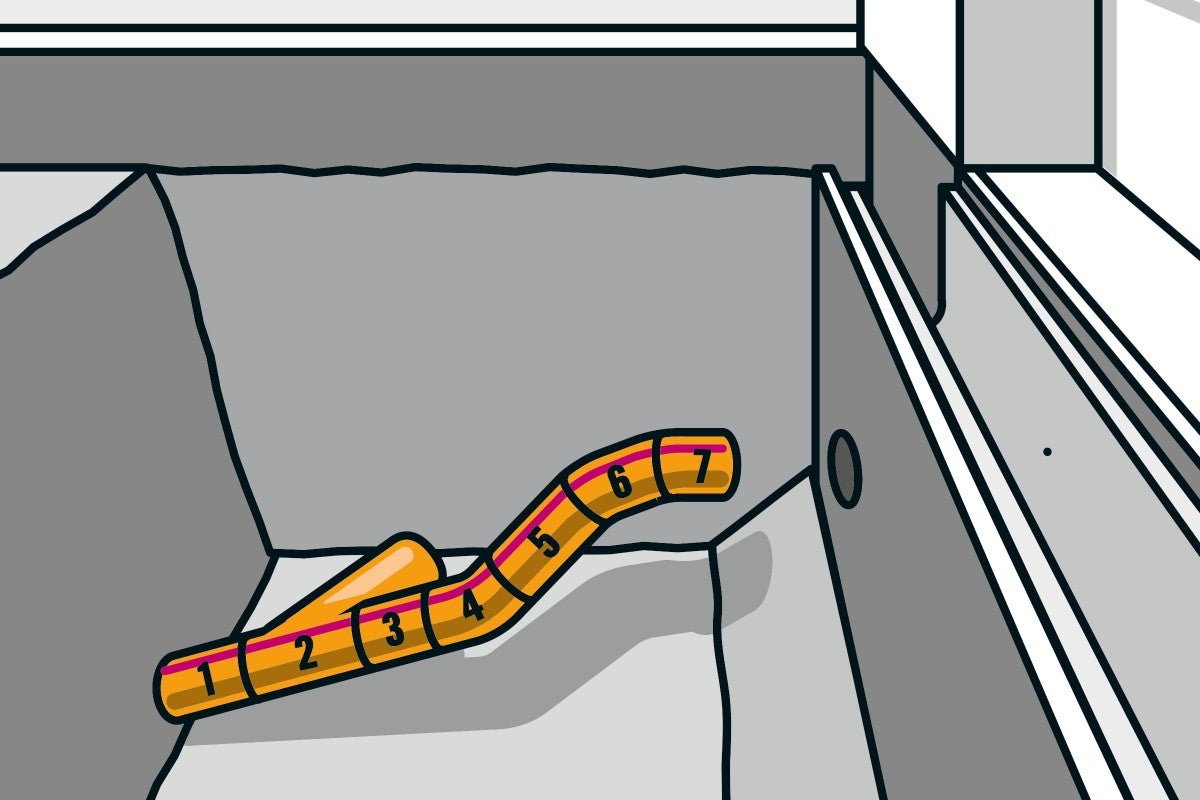

Vše vám na zkoušku pasuje? Tak si jednotlivé části očíslujte, vložte těsnicí kroužky a natřete mazivem. Nejprve zasuňte poslední část o něco hlouběji do odtokové vpusti, než je vyznačeno. Pak spojte zbývající úseky potrubí podle toho, jak jdou za sebou. Chcete-li spojit poslední úsek, jednoduše jej opět vytáhněte z otvoru vpusti. To je nejlepší způsob, jak spojení provést.
12

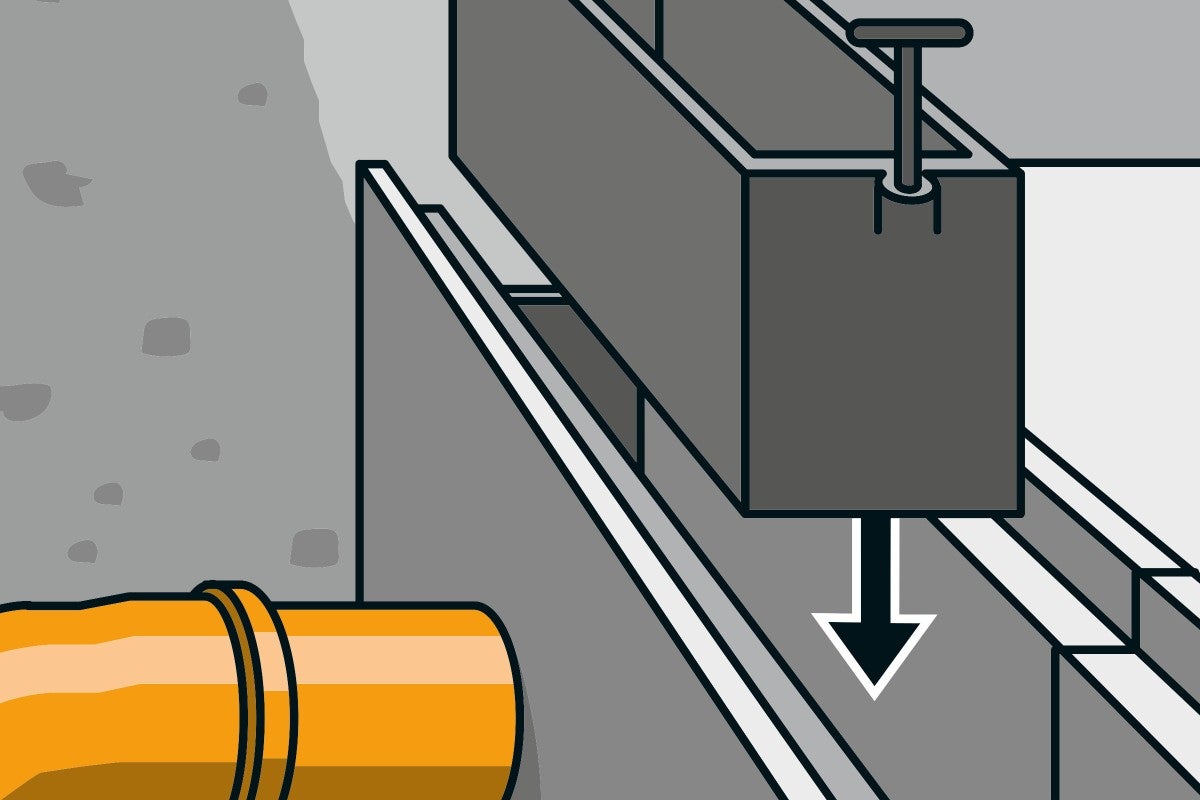

Vložte lapač na nečistoty do odtokové vpusti a nasaďte boční kryt.
13

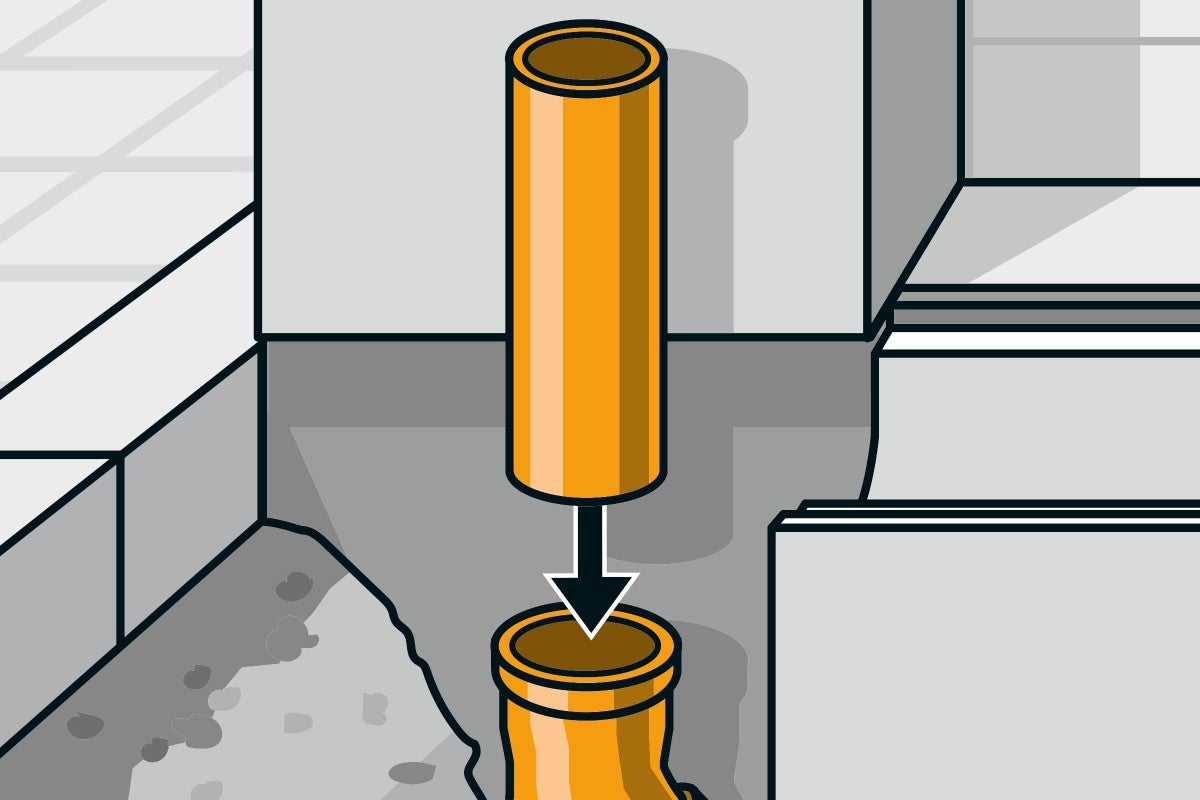

Zkušebně si složte ohyby a úseky potrubí od odbočky ke spádovému potrubí - opět bez těsnicích kroužků. Jednotlivé díly označte jako předtím a znovu je rozeberte. Vložte těsnicí kroužky, natřete je mazivem a nakonec díly spojte.
14

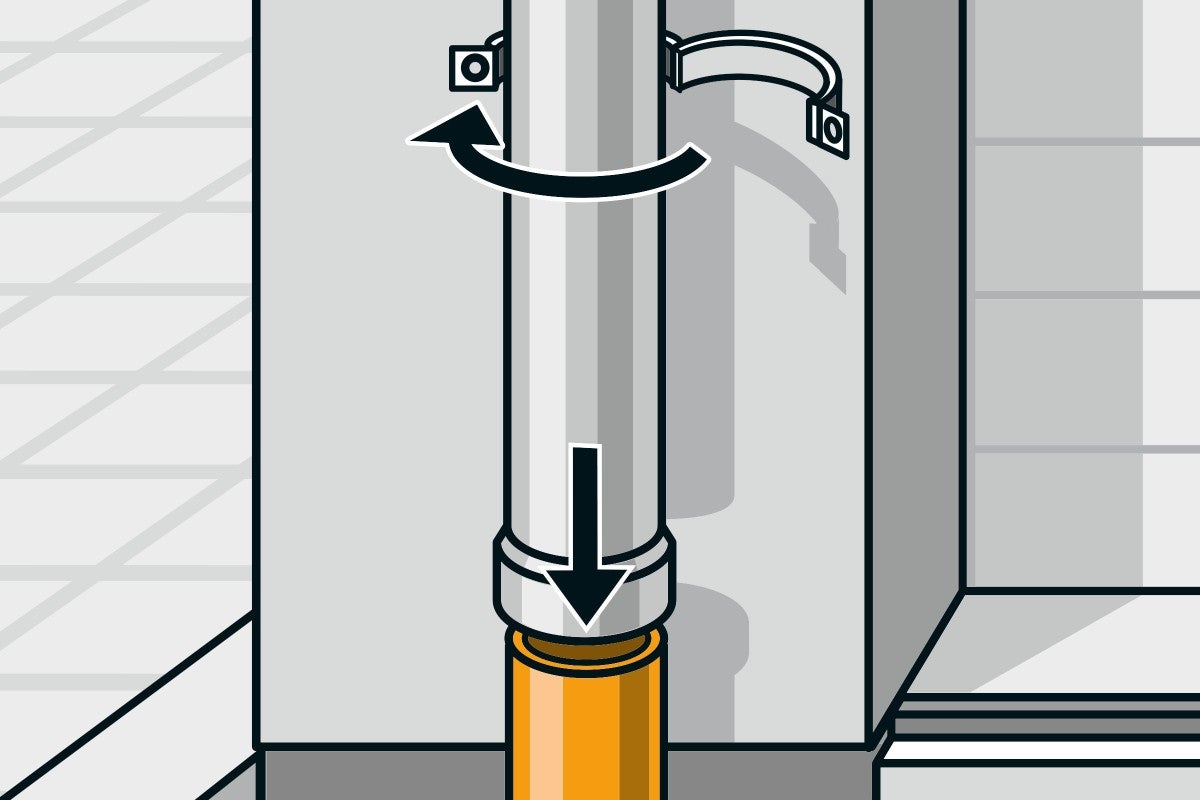

Nasaďte přechodový díl do okapového svodu a zajistěte vše do původní polohy.
15

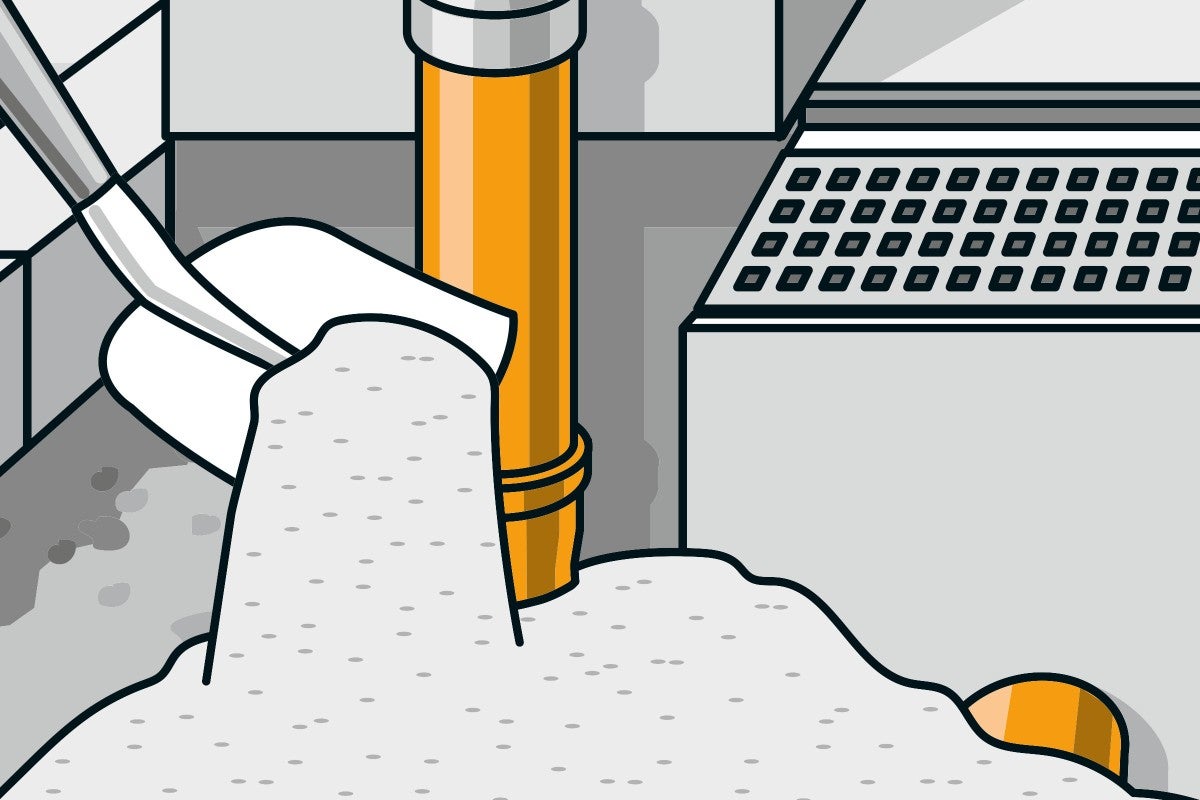

Nakonec vyplňte plochu kolem drenážních trubek pískem a namontujte kryty.
