Přívod a odvod vody
Jak se voda dostává do domu a kam zase odtéká?
Přívodní a výtlačné potrubí
Přívodní potrubí přivádí vodu do míst, kde by jinak nebyla k dispozici. Trubky přívodního potrubí jsou při průtoku vody neustále pod tlakem, aby byl zajištěn rovnoměrný průtok.
Jsou vyrobeny z tenčího materiálu a s menším průměrem než výtlačné potrubí, obvykle z plastu nebo mědi. Vodní kámen a koroze nemohou poškodit plast, a proto se jim obvykle dává přednost. Pro vodovodní potrubí platí také přísné předpisy, např. vyhláška o pitné vodě a směrnice DIN.
Kanalizační potrubí
Protože se kanalizace používá pouze k odvádění vody, nejsou kanalizační trubky tlakové, ale mají větší průměr. Přesný průměr potrubí závisí na připojeném sanitárním objektu.
| Sanitární položka | Průměr odtokového potrubí v mm pro jedno připojení |
|---|---|
| Umyvadlo | 40 |
| Kuchyňský dřez, Myčka nádobí, Pračka do 6 kg, Sprcha, Vana, Pisoár, Odtok v podlaze | 50 |
| Pračka 6-12 kg, Odtok v podlaze DN70 | 70 |
| WC, Odtok v podlaze DN100 | 110 |
Tyto průměry trubek se používají pro jednotlivá připojení ke svodovému potrubí o průměru 110 mm. Pokud je ke spádovému potrubí připojeno více odvodňovacích objektů na stejné lince, zvolí se další největší průměr potrubí. To platí i v případě, že připojovací potrubí má několik změn směru.
Příliš velký průměr potrubí může být stejně problematický jako příliš úzký průměr. Pokud je průměr příliš velký, pevné částice neplavou dostatečně hluboko. Nečistoty se usazují a ucpávají potrubí.
Pokud je průměr příliš úzký, může se potrubí zcela zaplnit vodou a způsobit vysátí pachové uzávěry v důsledku vyloučení vzduchu.
Spádové potrubí v domovních kanalizačních systémech musí být odvětrávané. Místo obvyklého odvětrání střechy můžete instalovat provzdušňovač potrubí. Ten umožňuje odvětrání bez proražení střechy. Odvětrávání pomocí potrubního provzdušňovače je automatické. Ventil se automaticky uzavře jak při normálním tlaku, tak při přetlaku, čímž se zabrání nepříjemnému zápachu.
Úhel 87° je výhodný pro trubkové přívody ve svodech. Při tomto úhlu je připojovací potrubí dostatečně odvětráno.
Do odpadní vody se nikdy nesmí dostat benzín, olej, tuk, kyselina a jiné kapaliny. Zpětné klapky zabraňují vytlačování odpadní vody do potrubí, např. při přívalových deštích nebo ucpané kanalizaci. Ochranu proti zpětnému toku přenechte odborníkovi.

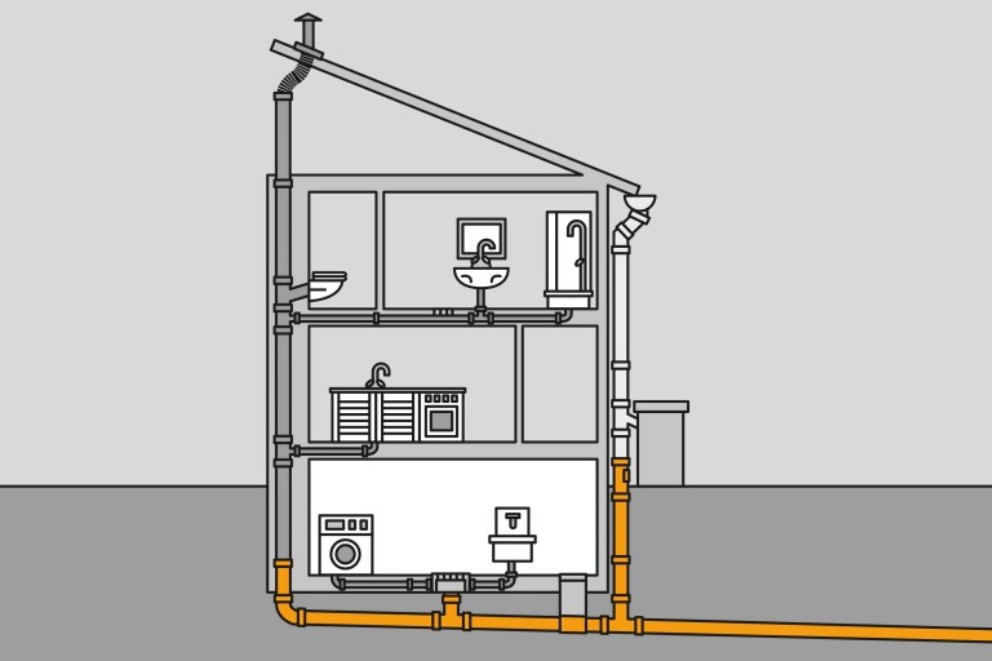

Odpadní a dešťová voda
Znečištěná voda je voda, kterou je třeba čistit kvůli nečistotám. Špinavá (šedá) voda je odváděna z odtoků sprchy, vany, toalety atd. do kanalizace v plastových trubkách různých průměrů.
Podle norem se rozlišují druhy potrubí:
- Připojovací potrubí vede od zařízení nebo podlahové vpusti k dalšímu největšímu potrubí, odpadnímu nebo svodnému potrubí.
- Ze svodného potrubí odtéká voda z jednotlivých odpadních potrubí do hlavního odpadního potrubí.
- Sběrací potrubí přivádí vodu do podzemního potrubí.
- V základovém potrubí je voda přiváděna do kanalizace. To je umístěno mimo budovu. Revizní šachty umožňují pravidelnou kontrolu a čištění potrubí.
- Obtokové potrubí je předepsáno pro vícepodlažní budovy a používá se v případě vsakování odpadních vod.
- Dešťové svody odvádějí dešťovou vodu ze střechy z okapu do vsakovacího zařízení, sudu, cisterny, sběrného potrubí nebo podzemního potrubí.
Odpadní a dešťová voda se zpravidla odvádí odděleným potrubím. Ve většině případů se nesmí odvádět společně.
Ve většině obcí se dešťová voda, např. ze střechy, nesmí odvádět do kanalizace, ale musí se nechat vsakovat. Měla by se dostat do podzemních vod a zůstat tak v přirozeném koloběhu vody. Dešťovou vodu lze výborně využít i v okolí domu: k zalévání zahrady, splachování toalety nebo pračky.
Informujte se
Vypouštění vody do kombinované nebo splaškové kanalizace musí být povoleno příslušným orgánem. V závislosti na tom, jak rozsáhlý je váš stavební projekt, může být nutné konzultovat s odborníkem nebo získat další povolení. Zeptejte se svého místního úřadu, zda je to i váš případ.
Jak se orientovat v potrubí?
V domovní kanalizaci se rozlišují trubky HT a KG.

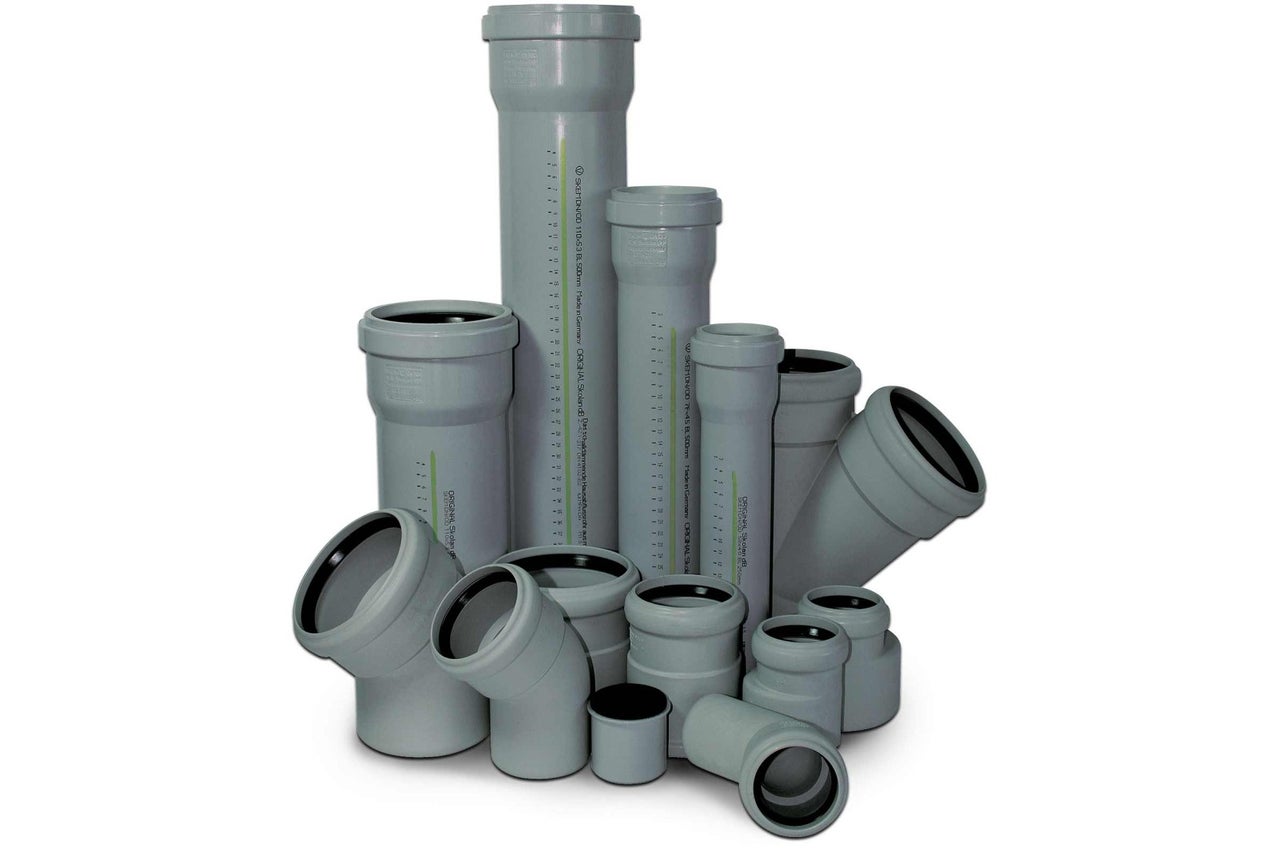

Kanalizační potrubí HT
Systém vnitřního kanalizačního potrubí HT je určen pro použití uvnitř budov a slouží k odvádění odpadních vod ze stavby až na místo připojení k venkovnímu kanalizačnímu potrubí KG.
Toto potrubí odolává horké, studené a agresivní odpadní vodě a je vhodné pouze pro vnitřní použití. Trubky HT mají šedou barvu a jsou vyrobeny z nehořlavého materiálu polypropylenu (PP).

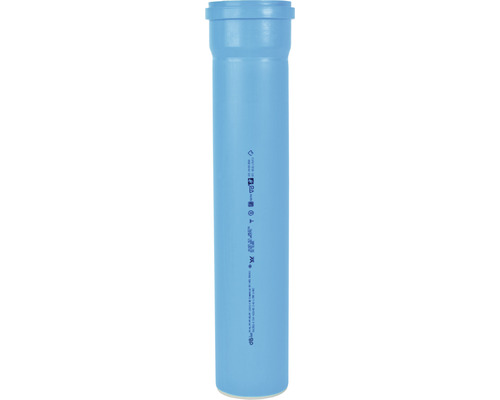

Objevte tiché potrubí
Zvuková izolace je stále důležitější i při odvodnění. Hledáte-li odhlučněný odpadní systém, který se používá v moderním stavebnictví, tak tiché potrubí dBlue je ucelený systém trubek, tvarovek a upevňovacích prvků, které snižují hluk uvnitř instalace, navíc s těmi nejlepšími akustickými vlastnostmi. Máte-li rádi ticho a rádi pracujete s nejmodernějšími materiály, pak vás dBlue tiché potrubí nezklame.

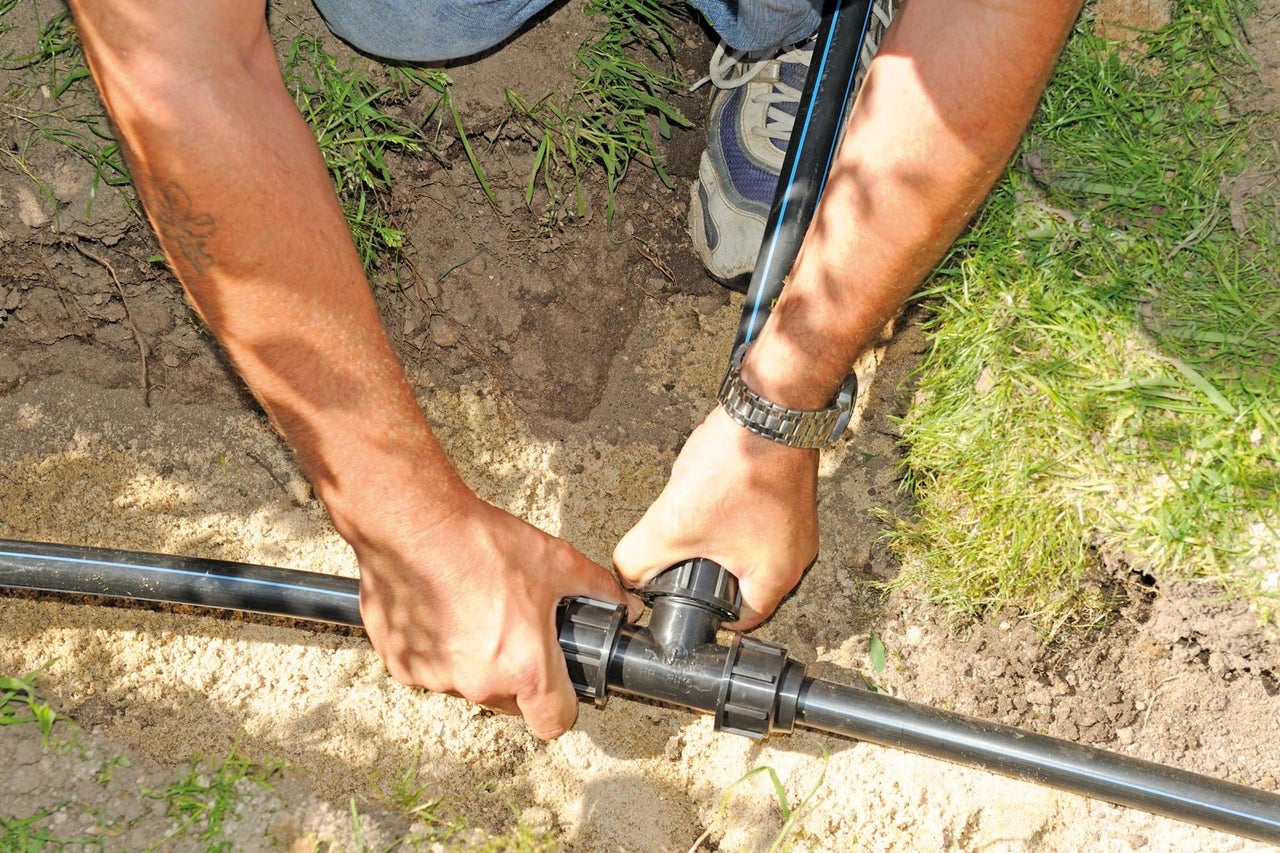

Potrubí pro studenou vodu
Pomocí trubek na studenou vodu můžete rychle a snadno rozvést studenou vodu tam, kde je v domě, na zahradě nebo na dvoře potřeba. Systémy potrubí na studenou vodu jsou ideální ve sklepě, garáži nebo přístřešku pro auto, na terase nebo na zahradě pro fontány, altány, kašny nebo zahradní jezírka.
Moderní PP-PE provedení potrubí na studenou vodu jsou velmi trvanlivá, odolná proti korozi a odolná proti usazeninám, řasám a bakteriím.
Ať vám nezamrzne voda
V zimě byste měli vypustit systém studené vody, pokud by mohl být ohrožen minusovými teplotami. Zabráníte tak poškození systému mrazem. Nainstalujte kulový kohout v nejnižším bodě systému, např. v revizní šachtě.

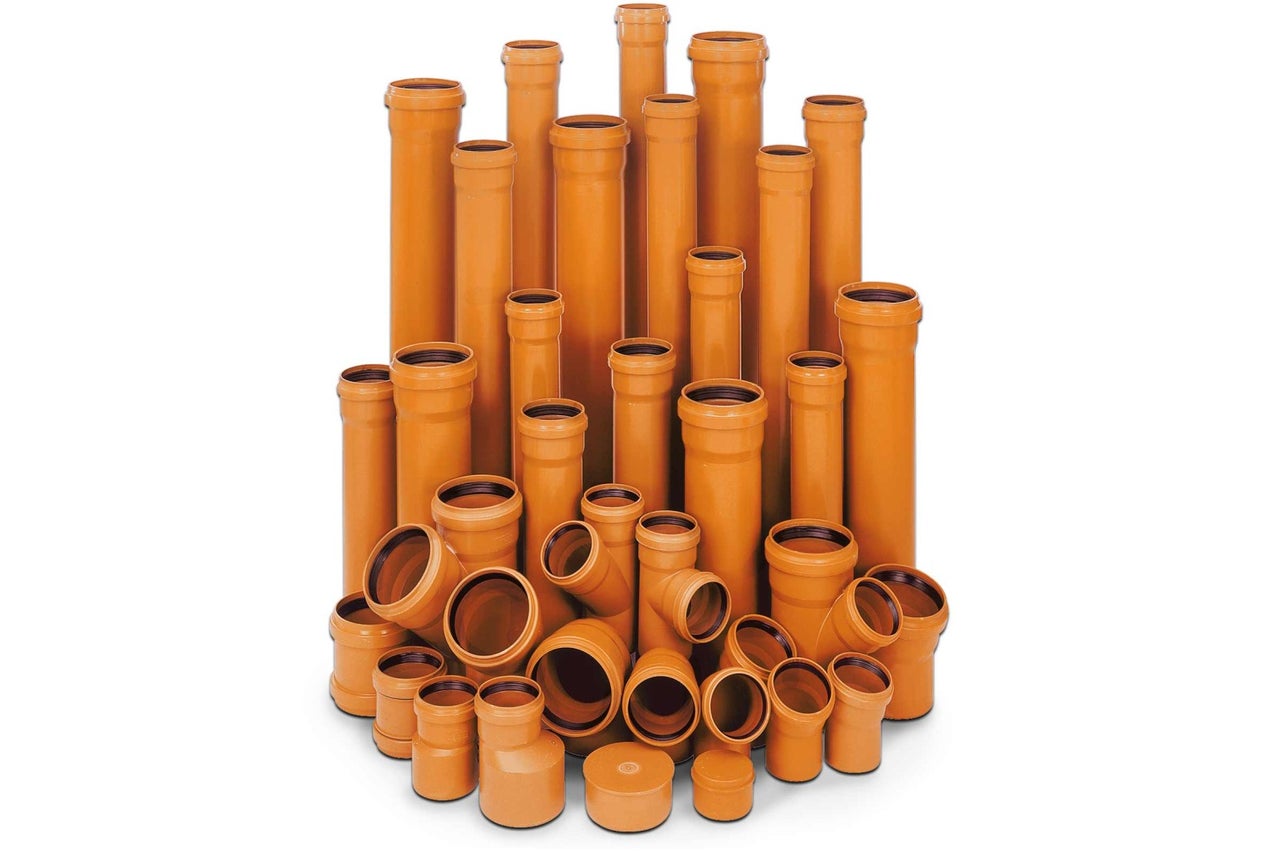

Kanalizační potrubí KG
Červenohnědé základní trubky, známé také jako KG trubky (kanalizační základní trubky) patří do systému venkovního kanalizačního potrubí KG a jsou určeny pro instalaci do země a lze je napojovat přímo na systém vnitřního kanalizačního potrubí HT. Kanalizační potrubí KG je určeno k odvádění odpadních vod z pozemku až do kanalizační přípojky. Lze jej zároveň využít také pro odvedení vod dešťových.
Jsou k dispozici v průměrech 110, 125, 160, 200, 250, 300, 400 a 500 mm. Trubky, které shromažďují odpadní vodu z několika jednotlivých potrubí, aby ji odvedly do splaškové kanalizace, musí mít odpovídající větší průměr.
Existují obzvláště robustní potrubní systémy, které jsou odolné vůči kyselinám a louhům, např. položky řady KG 2000. KG 2000 je moderní systém s technologií do velmi náročných podmínek, jako je např. extrémně hluboké uložení s vysokou hladinou podzemní vody.
Instalujte správné potrubí
K odvodnění používejte pouze trubky, které jsou řádně označeny jako odpadní potrubí a mají veškerá schválení. Potrubí KG nesmí být instalováno v interiéru, protože při přehřátí se z něj uvolňují toxické výpary. Trubky HT naopak nejsou vhodné pro venkovní použití.
Vytvoření plánu domovních instalací a potrubí
U všech svislých svodů plánujte sklon potrubí 2 cm na metr. Jedině tak zajistíte dostatečné samočištění vodorovných trubek.
Pokud je sklon větší, tak voda odtéká příliš rychle a může docházet k usazování sedimentů. Menší spád zpomalí proudění odpadní vody natolik, že s sebou již nemůže unášet suspendované látky. Obojí dříve či později vede k zúžení a ucpání potrubí.
Pamatujte také na to, že odbočky nesmí být postaveny pod úhlem proti směru proudění, ale pod úhlem menším než 45° k proudu. U svodových potrubí je možný úhel až 88° ve směru proudění.
Potrubí na horkou vodu instalujte vždy nad potrubí na studenou vodu, nikdy ne naopak, protože jinak by stoupající teplo ohřívalo potrubí studené vody.
Odvodňovací systém nemůžete vybudovat pouze z trubek KG a HT. V závislosti na místních podmínkách budete potřebovat různé jednotlivé díly, jako jsou kolena s úhlem 90°, kolena s různými úhly, svorky, izolované i neizolované, pro připevnění ke zdi a mnoho dalších.
Připojení a spoje
K dispozici je široká škála potrubních přípojek z různých materiálů, velikostí a vnějších průměrů. Patří mezi ně přechody, spojky, revizní šachty, odbočky, koncovky a redukce. Nejčastějším použitím je spojení moderních plastových trubek, např. HT a KG, s řadou jiných potrubních materiálů, jako je kamenina, beton, litina a vláknocement.
Jak se spojují trubky KG?
Jak připojím potrubí HT?

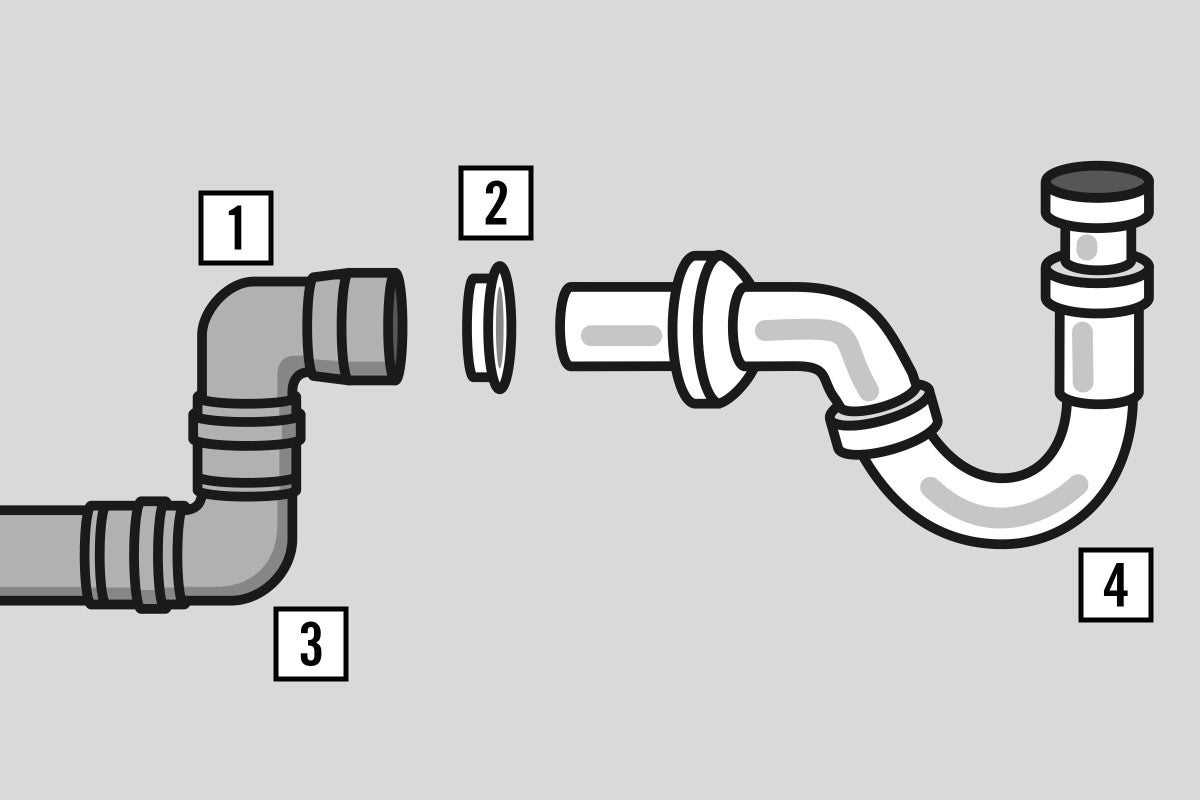

Připojovací odtoková souprava s přípojkou HT
Vezměte gumovou objímku a použijte ji k připojení úzkého konce odtokové soupravy k nátrubku HT trubky nebo kolena.
1. HT sifonové koleno 90°
2. Gumová objímka
3. Koleno HT 87°
4. Odtoková souprava

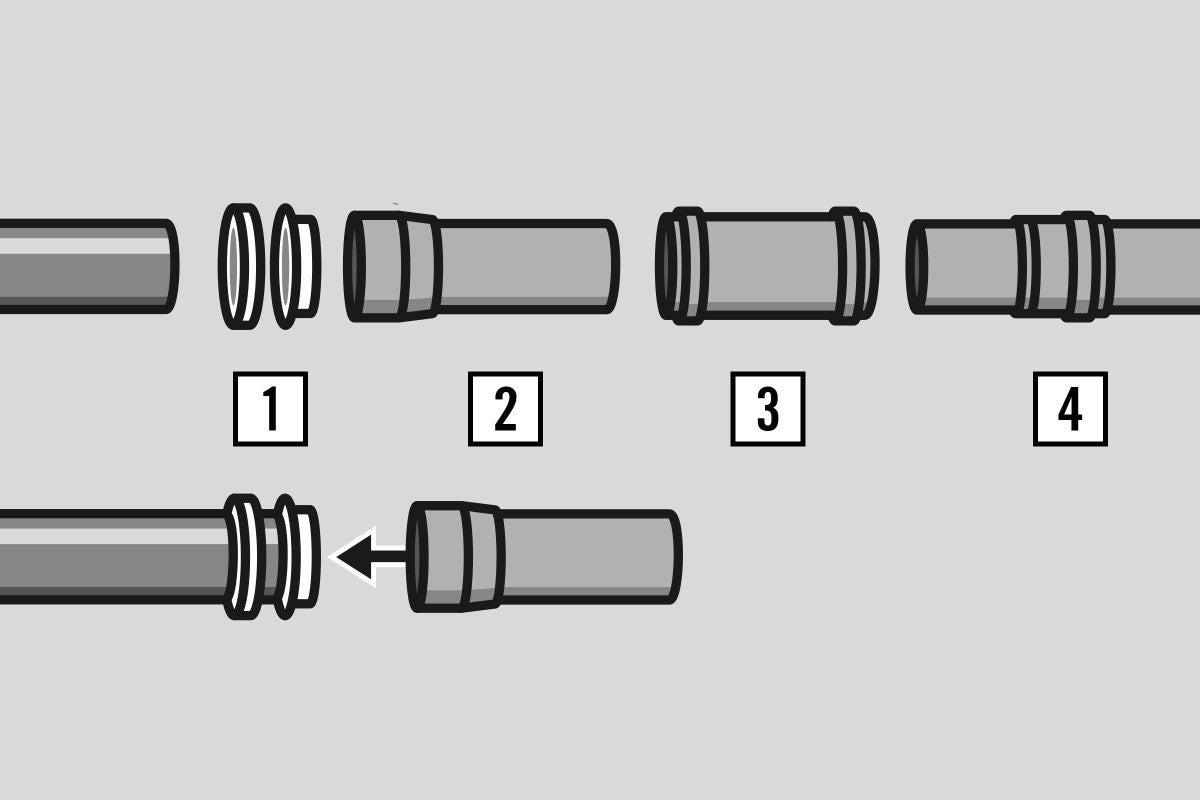

Spojení HT potrubí s litinovým potrubím
Spojovací díl HTUG se nasadí na úzký konec litinové trubky pomocí dvojitého těsnění. Pro připojení tohoto připojovacího kusu k úzkému konci HT trubky se používá násuvná objímka.
1. Dvojité těsnění
2. HT připojovací kus HTUG
3. Posuvná objímka HT HTU
4. HT trubky HTEM

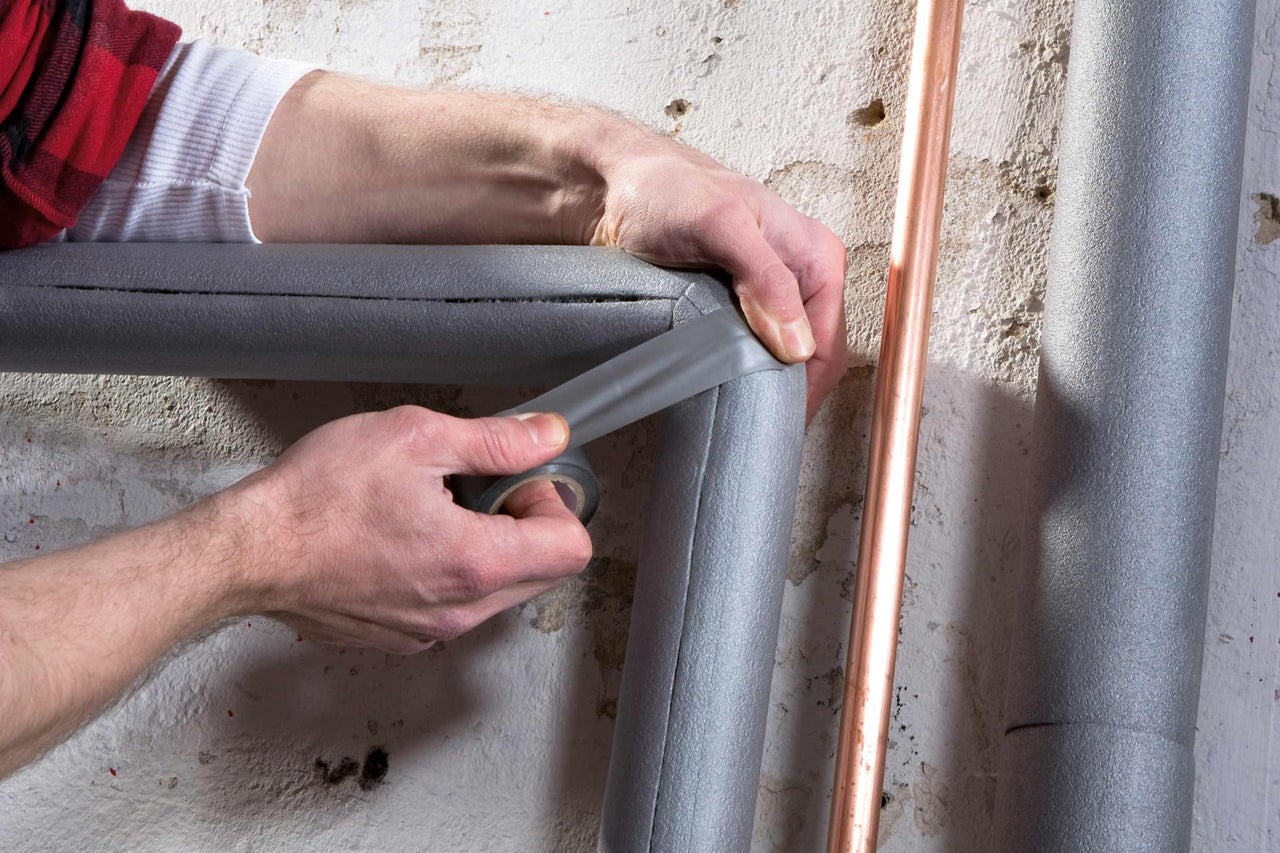

Jak izolovat potrubí
Potrubí teplé a studené vody v domě (včetně sklepa) musí být izolováno. Izolace potrubí by měla na jedné straně zajistit vysokou kvalitu pitné vody a na druhé straně minimalizovat energetické ztráty. Studená voda by měla zůstat studená a teplá voda teplá.
Pro izolaci jsou k dispozici prefabrikované izolační pláště z pružné pěny a pružných elastomerů. Tloušťka izolační vrstvy závisí na typu potrubí, okolí a izolačním materiálu.
Minimální tloušťka pro tloušťku izolace potrubí je vnitřní průměr potrubí (odpovídá 100 % pro skupinu tepelné vodivosti 035 izolačního materiálu).

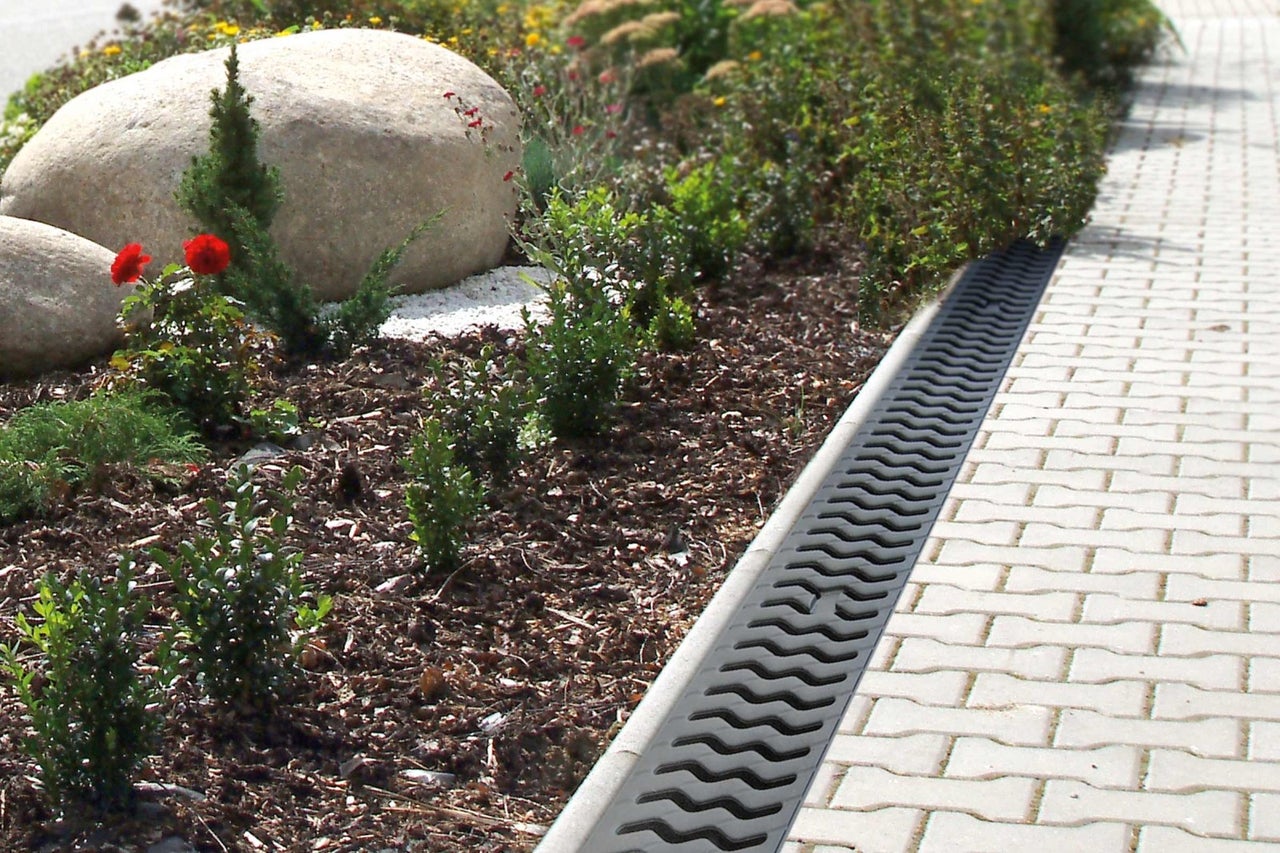

Jak vybrat odvodňovací žlab
Neustálý déšť, silný déšť nebo tající sníh mohou váš dům zatížit. Proto je tak důležité správné odvodnění dvorů, teras, balkonů, plochých střech a příjezdových cest. Položte si následující otázky, abyste našli ideální odvodňovací žlab:
- Co a jak chci odvodnit?
Odpověď na tuto otázku je snadná: obvykle to je terasa, balkón nebo příjezdová cestu. - Jaké příslušenství potřebuji?
Důležitým příslušenstvím odvodňovacích kanálů jsou koncové stěny, přepážky a samozřejmě vpusti, ve kterých se voda shromažďuje a přivádí do odvodňovacího systému. - Co musí odvodňovací kanál vydržet?
Je třeba zvážit, zda bude plocha využívána pouze příležitostně nebo dokonce pravidelně, osobními či dokonce většími vozidly. Dobrým vodítkem jsou pro vás tzv. třídy zatížení.
Třídy zatížení pro odvodňovací kanály
Evropská norma EN 1433 definuje pět tříd zatížení pro odvodňovací kanály.
Záleží tedy na vašem projektu. Pokud chcete instalovat odvodňovací kanál pro parkovací místo, ujistěte se, že je alespoň třídy B 125. 125 znamená 125 kN, což odpovídá zkušebnímu zatížení 12,5 tuny.
| Třída | Zatížení | Místo |
|---|---|---|
| A 15 | 15 kN | Dopravní plochy, které mohou využívat pouze chodci a cyklisté. |
| B 125 | 125 kN | Chodníky, pěší zóny a srovnatelné plochy, parkovací plochy a parkovací patra. |
| C 250 | 250 kN | Obrubníky a nepoužívané zpevněné krajnice a podobné, obrubníkové žlaby. |
| D 400 | 400 kN | Silniční pruhy, zpevněné krajnice silnic a parkovací plochy, které jsou povoleny pro všechny typy silničních vozidel. |
| E 600 | 600 kN | Oblasti vystavené vysokému zatížení, např. přístavy a doky. |
| F 900 | 900 kN | Plochy, po kterých se jezdí s obzvláště vysokým zatížením, např. letiště. |
