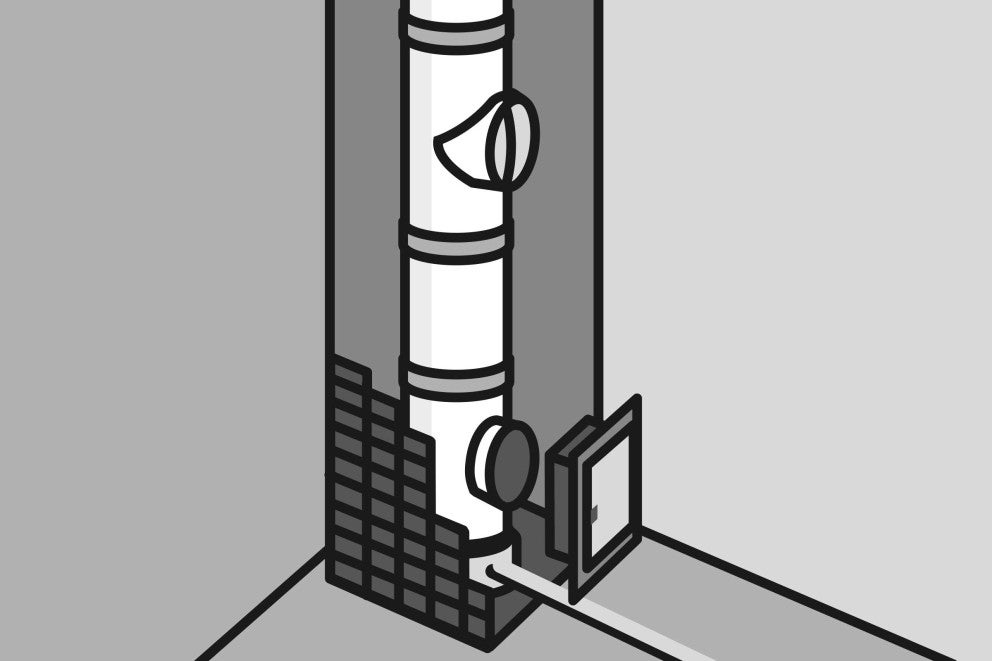

Nejprve si musíte stanovit výšku otvoru ve zdi (jádrové vrtání) a potom ji označit na domovní zdi zevnitř i zvenku. Přesná poloha se řídí výškou, resp. místem osazení trubkového kolena do topeniště. V případě pochybností vám pomůže kompetentní kominík. Nejprve namontujte spodní sestavu (vana na kondenzát, spodní díl, čisticí dveře, T-kus) skrz stávající otvor komína až k připojení kouřovodu.
Návod
Jak namontovat nerezový komín ke kamnům
Chcete topit dřevem, ale nemáte komín? Krbová kamna a komín spolu úzce souvisí. Abyste si i vy mohli užívat zimní večery, tak vám poradíme, jak do domovní zdi zabudovat komínovou rouru. Pusťte se do projektu, s námi ho zvládnete!
Komínové systémy a nerezové komínyK sortimentu
Na tento projekt budete potřebovat
Materiál
Cement
Komínová roura DW25/150 rovný díl 950 mm ...
Komín nerezový TTDWK315 DN 150 mm komple ...
Minerální vata
Silikony
Hmoždinky
Nářadí
Metry a měřicí pásma
Vrtací kladiva
Vodováhy
Kladiva
Šroubováky
Oboustranné otevřené klíče
Vrtáky
Krok za krokem
01
02
Jádrové vrtání si můžete nechat provést od odborníka nebo se do něho pustit i sami. Pomocí vrtacího kladiva vyvrtejte v označené oblasti větší počet děr těsně vedle sebe. Vyvrtaný otvor by měl být o 3 cm větší než spojovací článek mezi kamny a přípojkou topeniště.
03
Do přípojky topeniště nasuňte spojovací článek a provizorně do něj nasaďte plánované trubkové prvky, čisticí a revizní otvor a rovněž nivelační podložku s odvodem kondenzátu, abyste si mohli zakreslit oblast pro upevnění stěnové konzoly. Pak připevněte konzolu a nivelační podložku k odvodu kondenzátu.
04
Nivelační podložku připevněte ke konzole. Nakonec nasaďte čisticí a revizní otvor. Upevněte jej na nivelační podložku pomocí pásových svorek a podle výšky propojte trubkovými prvky nebo zapojte přímo do přípojky topeniště. I zde použijte na všechna spojení přiložené pásové svorky.
05

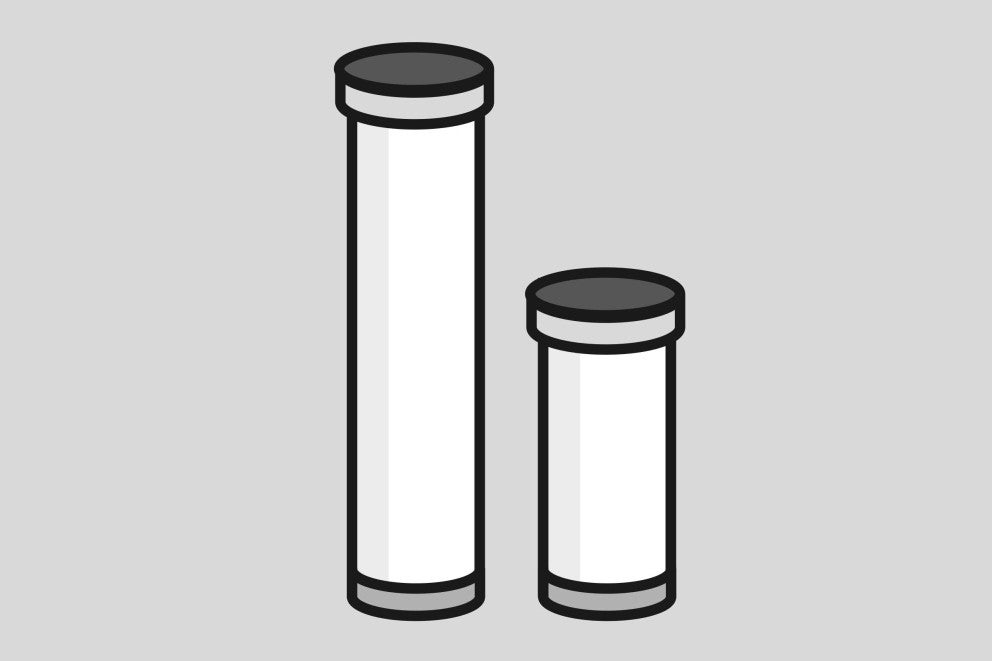

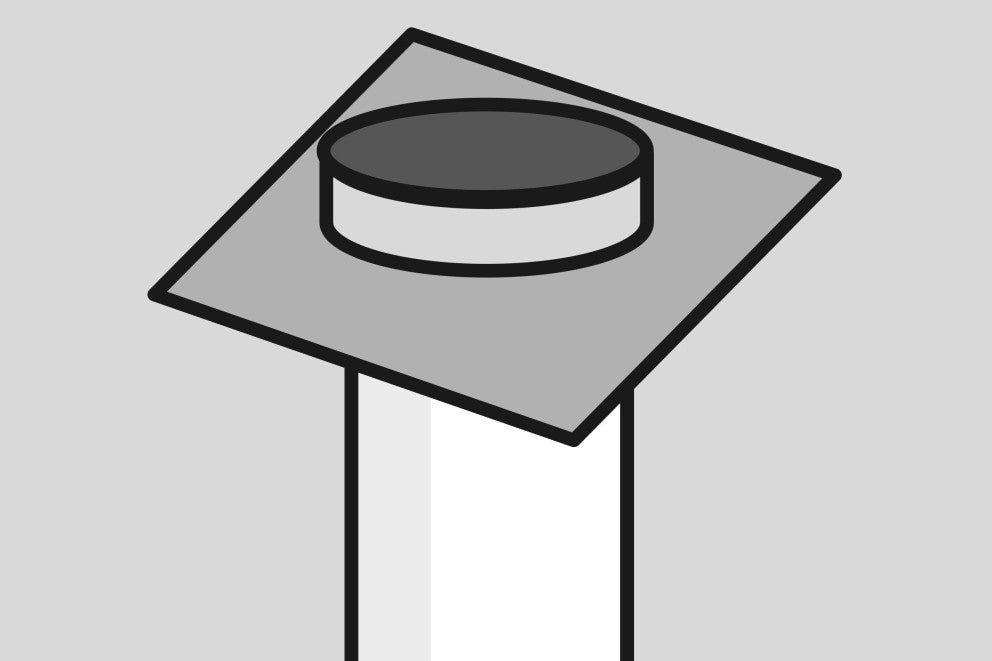

Na přípojku topeniště namontujte jednotlivé trubkové prvky a nahoru vyúsťovací prvek. Zasuňte potrubní prvky do sebe tak, aby nemohl unikat kondenzát z násuvné přípojky (rozšířený nástrčný konec musí být vždy umístěn ve směru komína nebo komínové hlavy). Vše pak upevněte pásovými svorkami. Dodržujte všechny pokyny v přiloženém návodu k montáži a obsluze.
06

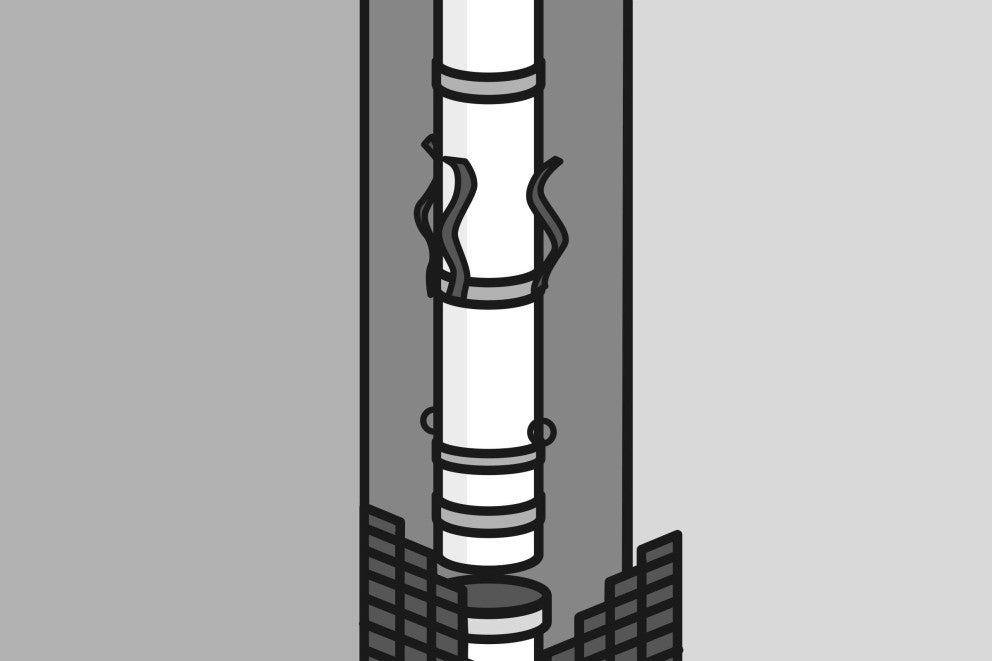

První stěnovou objímku upevněte přímo na trubkový prvek nad přípojkou topeniště. Další stěnové objímky umístěte postupně s odstupem maximálně 4 metry. Poslední stěnová objímka smí komín přesahovat směrem nahoru nejvýše o 3 m.
07

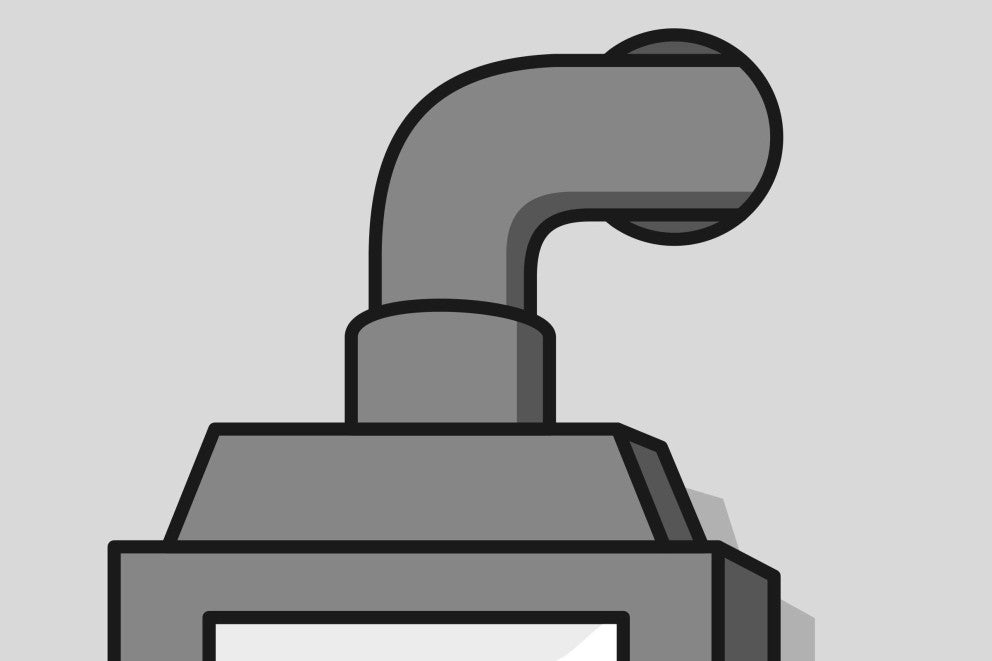

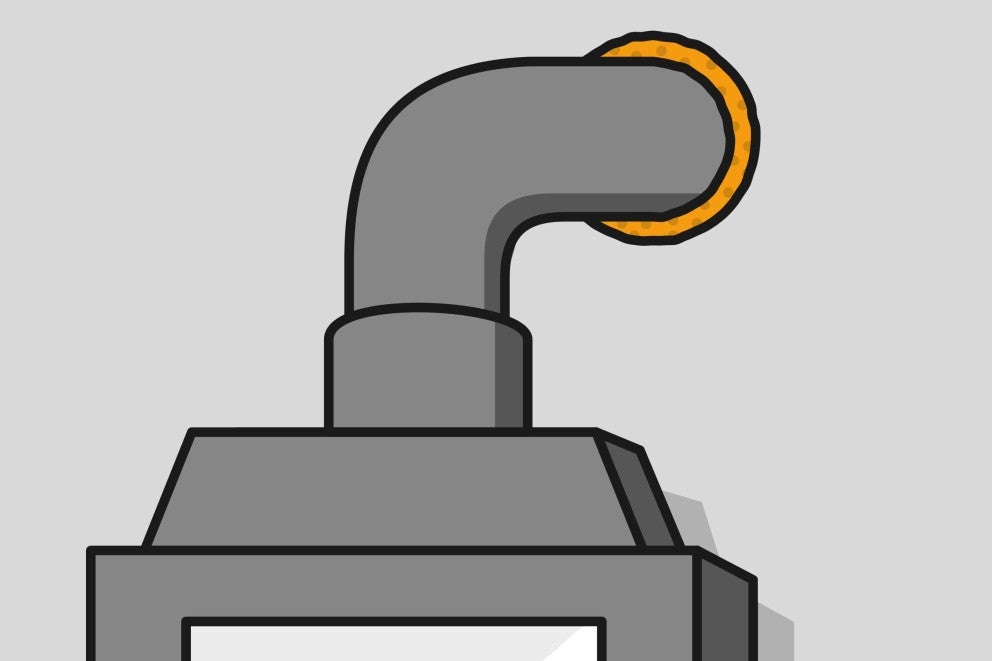

Připojte kamna pomocí vhodné nerezové trubky do komína. Dbejte na těsnost spojení. Před uvedením zařízení do provozu musí všechna trubková spojení zkontrolovat váš kominík.
08
Na vyplnění zbývajícího dutého prostoru mezi komínovou trubkou a zdivem v prostupu použijte minerální vatu. Stěnu pak začistěte sádrou. Vnitřní otvor můžete zakrýt nástěnnou růžicí z oceli a venkovní otvor nerezovou růžicí.
