Výběr kabelů a jejich zapojování musí vždy provádět odborník elektrikář!
Klíč k rozlišení kabelů
Použití kabelů s odpovídající izolací a dobře zvoleným prořezem je důležité. Druh a kvalitu kabelů určujeme podle normovaného označení. V něm je zakódován materiál kabelu a druh, počet vodičů i způsob a materiál izolace.

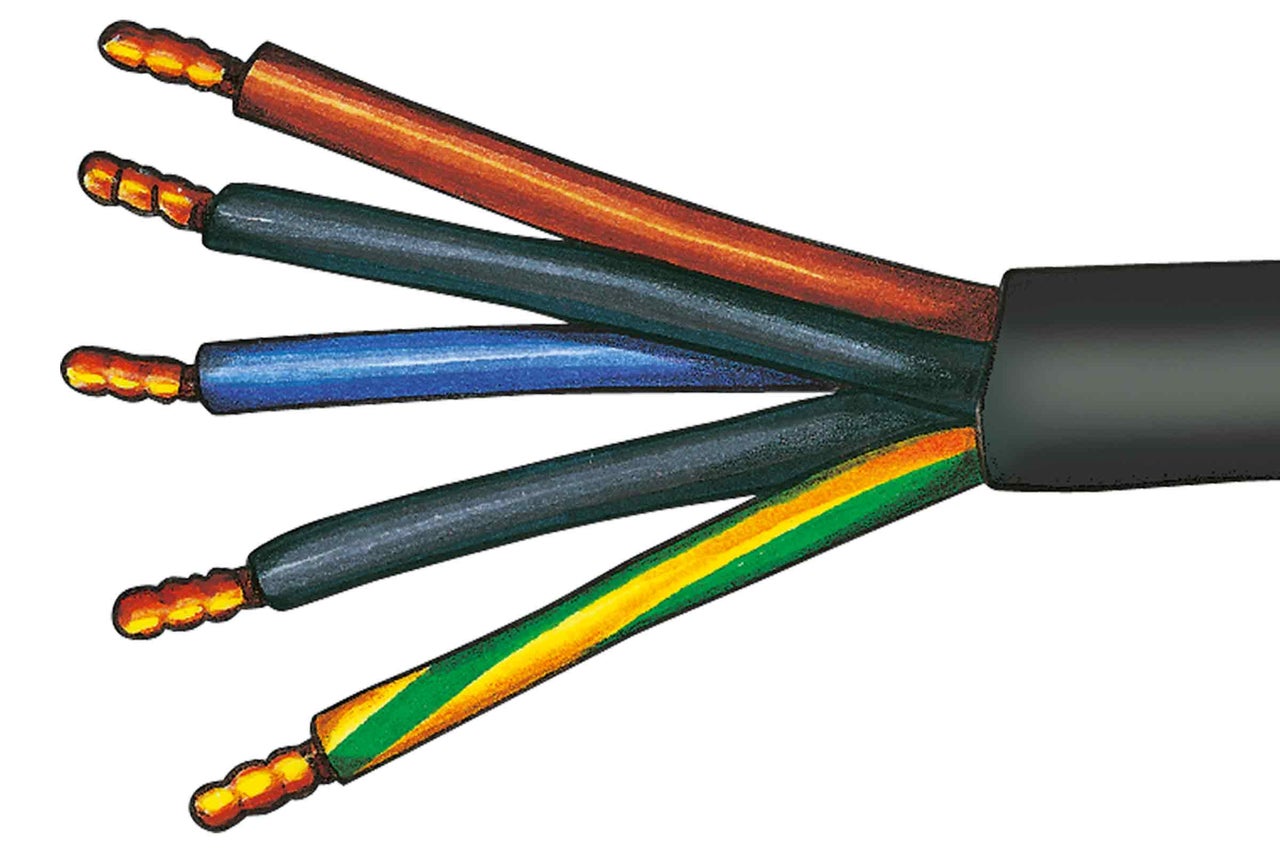

Fázový vodič přenáší elektrickou energii se sítě do spínače nebo zásuvky. Izolace má černou nebo hnědou barvu. Připojujeme jej na svorku označenou "L" (pro třífázové vedení 400V – L1, L2, L3).
V zásuvkách bývá obvykle umístěn vlevo od ochranného kolíku.
Nulový vodič "vrací" proud do sítě. Izolace má modrou barvu. Připojujeme jej na svorku "N".
Zemnicí vodič odvádí nebezpečný proud do země. Má-li spotřebič svorku na zemnicí vodič, pak na něj musí být připojen. Izolace má žlutozelenou barvu.
I vy můžete přispět k bezpečnosti své a svého okolí. Ochranný žlutozelený (zemnicí) vodič je zakázáno přeznačovat a používat k jiným účelům zapojení. Kabely nenechávejte ležet volně, nezaizolované. Nikdy nepoužívejte stará nebo poškozená zařízení a instalační materiál.
Kabely pro pevné instalace
Plochý kabel CYKYLo a kruhový kabel CYKY se používají např. pro podomítkové, drážkové i lištové instalace zásuvkových a světelných domovních rozvodů. Televizní signál zprovozníte pomocí koaxiálního kabelu a k internetu se připojíte datovým kabelem. Další podrobnosti si přečtěte po kliknutí na obrázek.
Tento odolný kabel je vhodný pro elektrické vedení nebo jako ovládací kabel, lze jej uložit ve vnitřním prostředí, na volném prostranství, do země, do betonu nebo i do vody.
Tabulka značení kabelů
Kvalitu a použití kabelu poznáte podle kódu kabelu. Označuje konstrukci (např. materiál izolačních pouzder a pláště, počet drátů a průřez vodičů). Výběr vhodných kabelů a jejich připojení k elektrické instalaci provádí odborník - elektrikář. Pro svůj projekt vždy používejte správný produkt.
| 1. znak | 2. znak | 3. znak | 4. znak | 5. znak | 6. znak | 7. znak | 8. znak | 9. znak |
|---|---|---|---|---|---|---|---|---|
| H | 05 | V | V | H | F | Počet žil | G | Průřez mm2 |
| harmonizovaný předpis, A - uznávaný národní předpis | Jmenovité napětí (proti sobě/proti zemi) | Izolace jádra | Izolace pláště | Upřesnění provedení | Druh vodiče | Číslo, počet žil | Provedení s ochranným vodičem | Druh vodiče |

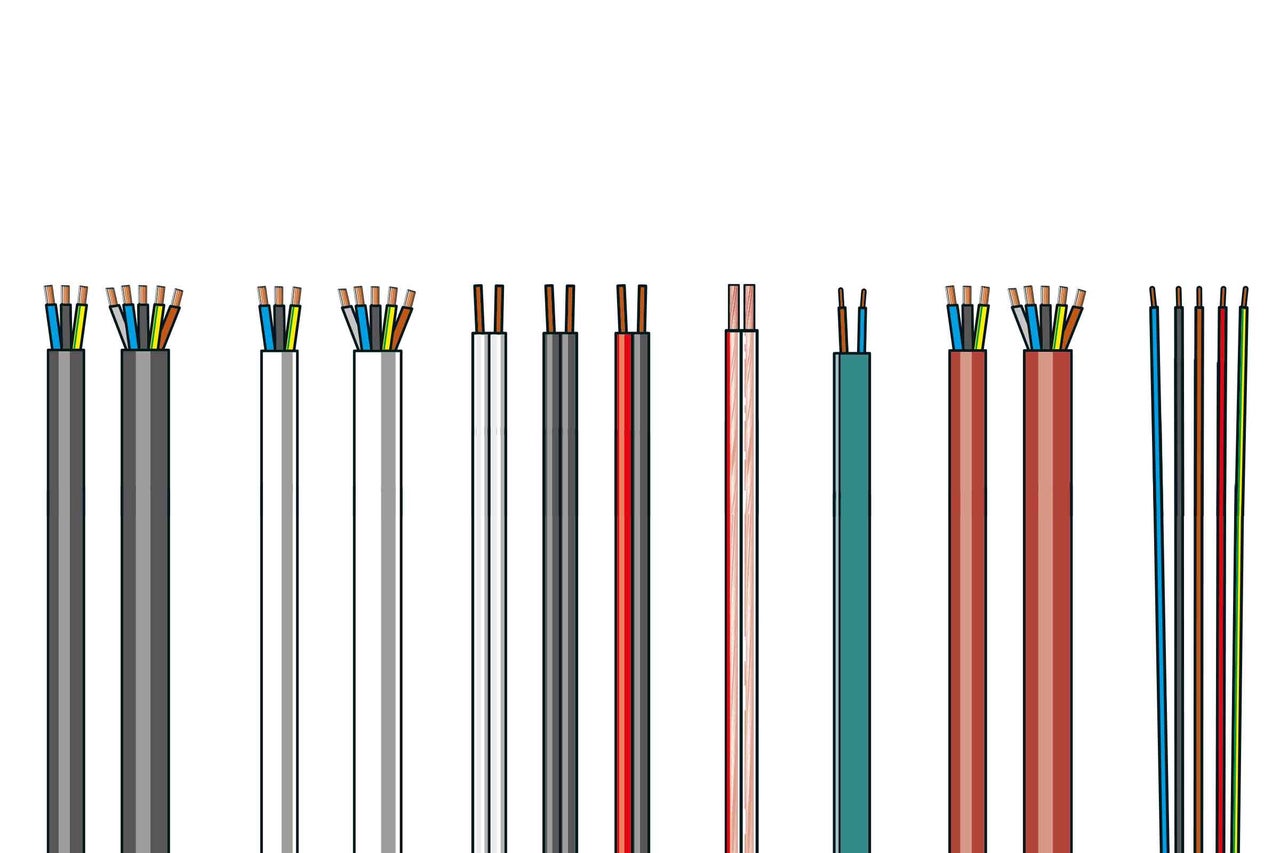

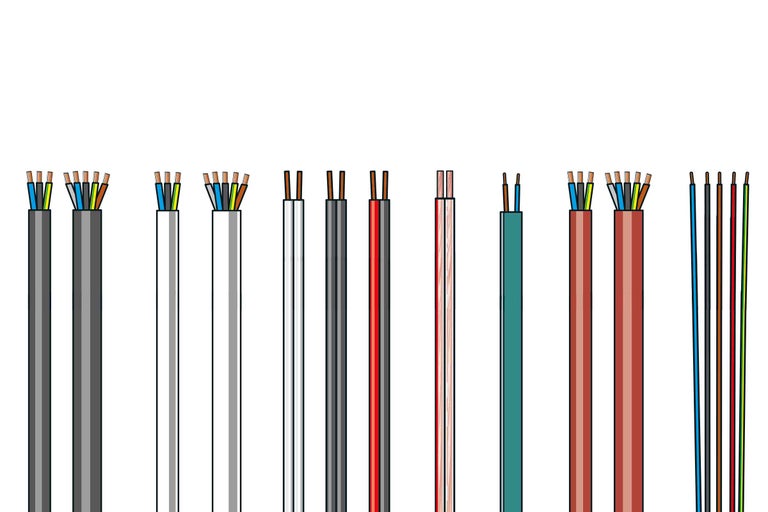

Kabely pro pohyblivé instalace
S výběrem kabelů by vám rozhodně měl pomoci elektrikář a vyškolený odborník. Zatím si můžete udělat představu o tom, jak se tento typ kabelů rozděluje na další druhy a způsoby použití.
Kabely H05 RR-F pro nízké mechanické namáhání v suchém, vlhkém a mokrém prostředí, k všeobecnému použití v obytných místnostech, kuchyních, kancelářích pro napájení přístrojů, kde jsou vystaveny nízkému mechanickému namáhání (například vysavače, opékače topinek, kávomlýnky atd.). Nevhodné pro trvalé venkovní použití v průmyslových nebo zemědělských dílnách, nebo napájení přístrojů nepoužívaných v domácnosti.
Kabel je určen pro použití v domácnostech, kuchyních, úřadech, pro lehký provoz pro lehká přenosná zařízení (např. stolní lampy, kancelářské stroje). Nevhodné pro venkovní užití v průmyslu nebo zemědělských budovách a pro přenosné nářadí mimo domácnost.
Dvojlinka s PVC izolací, barevně značená (černorudá) vhodná pro zapojování na kratší vzdálenosti v domácnostech, kuchyních a úřadech pro velmi lehký provoz a pro lehká přenosná zařízení.
Reproduktorový kabel flexibilní. PVC izolované dvoužilové vedení, s barevnými pruhy pro identifikaci žil pro připojení reproduktorů.
Gumový závěsný kabel pro aplikace napichovacích objímek B22 nebo E27 do kterých se mohou použít žárovky barevné, zábleskové nebo LED k vytvoření světelného řetězu.
Kabel pro použití v suchých, vlhkých i mokrých prostorách i ve volném prostředí při nízkém mechanickém zatížení. Je vhodný pro použití zejména při vysokých teplotách okolního prostředí – sauny.
Jedno žílové vodiče pro vnitřní vedení. Použití v suchém prostředí pro pevné uložení v potrubí a pod omítkou, pro přístrojové vedení a rozvodné stanice.
Upozornění
Při realizaci nebo úpravách elektroinstalace pamatujte na to, že je třeba dodržovat požadavky na elektroinstalaci dle platných právních předpisů a technických norem ČSN.
