Jak vypočítat potřebný topný výkon radiátoru?
Nejdříve byste si měli ujasnit, kolik tepla váš topný systém skutečně potřebuje vyrobit.
Základem jsou údaje o výkonu topného systému. Ty se skládají z následujících faktorů:
- teplota topného proudu
- teplota zpátečky
- pokojová teplota
Starší systémy ústředního vytápění stále pracují s vysokými průtokovými teplotami 80 °C nebo 90 °C. Podle dnešních tepelně-izolačních předpisů se otopné soustavy navrhují v nízkoteplotním rozsahu.
Čím nižší je teplota proudění, tím větší musí být prostorový radiátor.
Pro výpočet výkonu je používán vzorec:
Plocha místnosti v metrech čtverečních x výška místnosti v metrech x 40W.
Příklad pro pokoj 3,5 x 5 =17,5 m2 (to je běžná výměra pokoje v panelovém domě s výškou stropu 2,5m) je 17,5 x 2,5 x 40 = 1750W).
Pro spolehlivé vytápění je pak nejlépe zvolit radiátor s nejbližším vyšším výkonem.
Požadovaná pokojová teplota | 18 °C | 20 °C | 24 °C | |
---|---|---|---|---|
Rok výstavby domu | do 1982 | 111,6 W/m² | 121,6 W/m² | 141,7 W/m² |
1983 do 1994 | 90.0 W/m² | 99,2 W/m² | 115,9 W/m² | |
od 1995 | 73,9 W/m² | 80,8 W/m² | 94,6 W/m² |
Vytápějte chytře, vyplatí se vám to
Ať už jste doma na pohovce, nebo venku, s inteligentním systémem řízení vytápění máte teplotu pod kontrolou a jako na dlani. Doslova. Díky aplikaci v chytrém telefonu můžete kdykoli regulovat vnitřní klima pouhým stisknutím tlačítka.

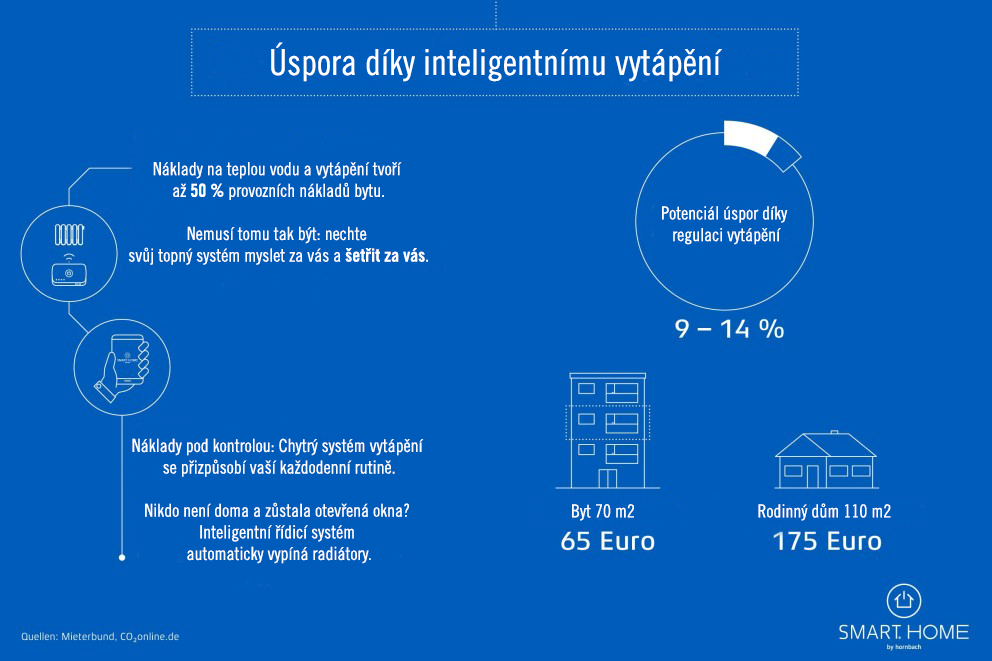

Proč se vyplatí chytře regulovat vytápění? Může vám ušetřit peníze:
K ovládání vytápění Smart Home potřebujete pouze bránu SMART HOME by hornbach a kompatibilní termostaty.
Přechod na inteligentní systém řízení vytápění je velmi jednoduchý: vypněte staré termostaty, nainstalujte inteligentní termostaty, připojte se k bráně prostřednictvím aplikace - a můžete ovládat svůj topný systém stisknutím jediného tlačítka.

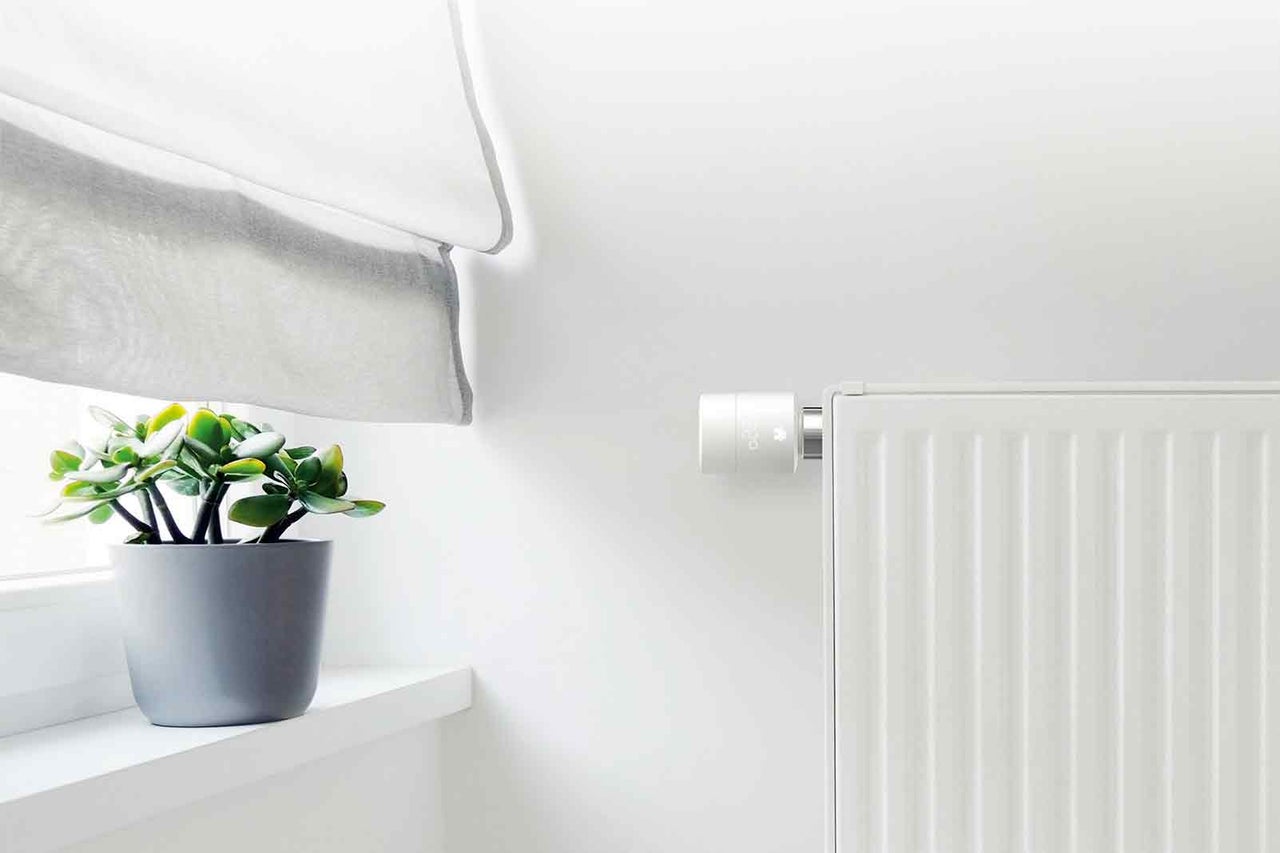

Inteligentní pokojové klima
Další úrovně inteligentního řízení vytápění můžete dosáhnout přidáním inteligentního pokojového termostatu, okenního kontaktu nebo čidla kvality vzduchu.
S chytrým pokojovým termostatem můžete vytápět efektivně. Můžete totiž zahrnout místní předpověď počasí nebo nastavit preferované teploty pro určitou denní dobu.
Připevněte okenní kontakt k okennímu rámu. Okenní kontakt reaguje na otevření okna pro větrání, takže radiátor může být po dobu větrání automaticky ztlumen.
Další chytrá varianta: geofencing, tj. ovládání v závislosti na poloze, umožňuje vypnout topení, jakmile všichni opustí dům. Když je první člen rodiny na cestě domů, topení se opět spustí.
Výhody inteligentního vytápění
Inteligentní řízení vytápění přináší několik výhod:
- Díky technologii inteligentní domácnosti lze každou místnost ovládat individuálně a energeticky úsporně.
- S centrální regulací vytápění se výrazně zvýší váš osobní komfort bydlení.
- Radiátorové termostaty lze snadno a rychle vyměnit.
- Radiátorové termostaty jsou také ideální pro nájemní byty, protože nevyžadují přístup k ústřednímu topení.
- Při otevření oken se díky okennímu kontaktu automaticky sníží teplota.
- Mnoho systémů nabízí celosvětový přístup prostřednictvím mobilního zařízení.
Jak tedy vybrat správný radiátor?
Začněme od začátku. Při výběru radiátoru je třeba věnovat pozornost nejen tvaru a barvě, ale také typu přenosu tepla. To má rozhodující význam pro příjemné vnitřní klima v obytných prostorách.
V zásadě platí, že čím vyšší je podíl sálavého tepla, tím vyšší je komfort vytápění obytných prostor.
Na rozdíl od konvekčního tepla, které vzniká ohřevem studeného vzduchu u radiátoru a vede ke zvýšené cirkulaci vzduchu a prachu v místnosti, je sálavé teplo generováno paprsky v infračerveném pásmu, které ohřívají pouze pevné předměty, jako jsou stěny a nábytek, a tudíž nemíchají vzduch v místnosti.
Modely, jako jsou deskové radiátory, vyzařují větší podíl konvekčního tepla, zatímco podlahová topidla nebo infračervená topidla vyzařují více sálavého tepla.
Pro výběr radiátoru podle stanoveného topného výkonu je třeba vzít v úvahu také následující faktory:
- stanovený požadovaný topný výkon.
- úroveň průtokové teploty (nastavení kotle).
- stavební omezení (např. výklenek okna).
- velikost radiátoru (plocha, typ radiátoru).
V praxi výběr deskového radiátoru funguje takto:
1. vyberte tabulku s vhodnou teplotou průtoku
2. vyberte z tabulky požadovaný topný výkon (W) (případně více radiátorů).
3. určete požadovaný radiátor v odpovídající velikosti.

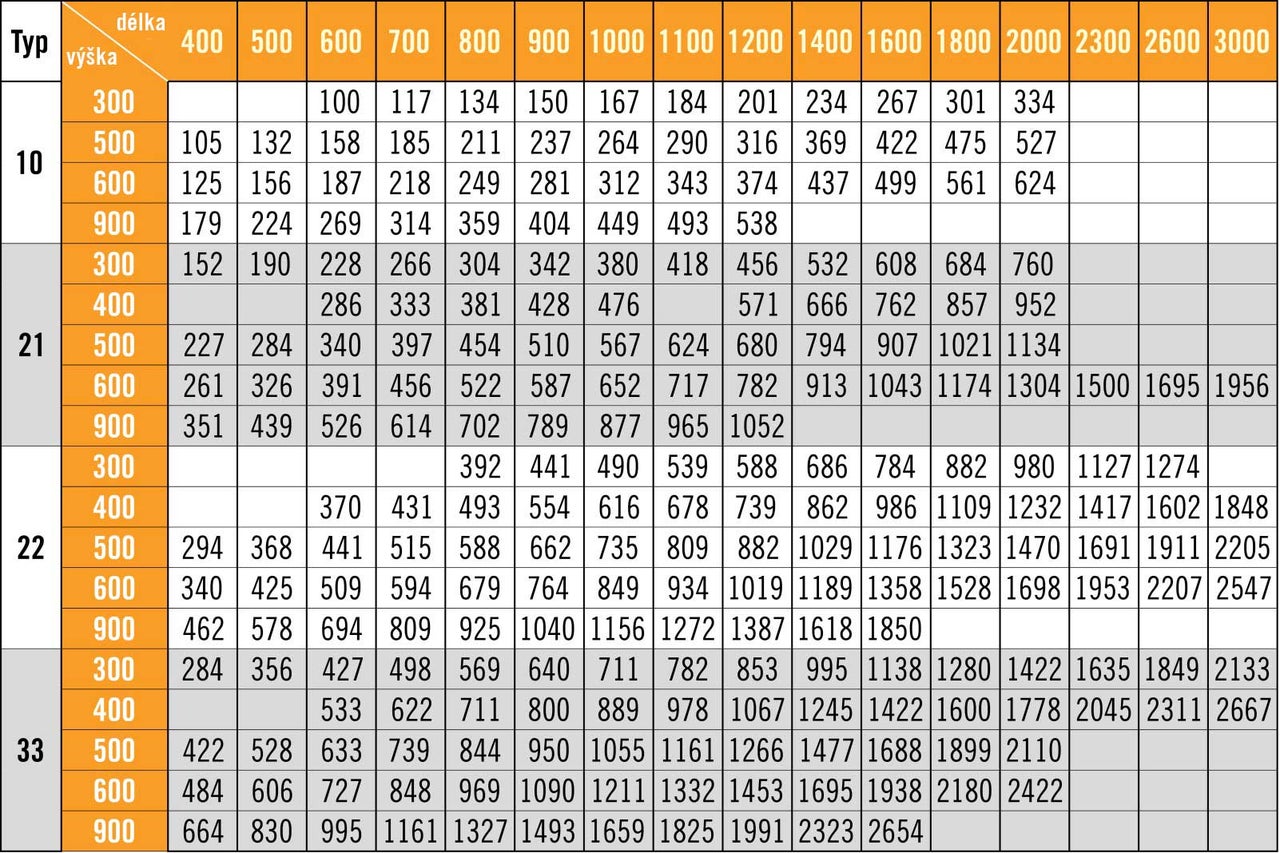

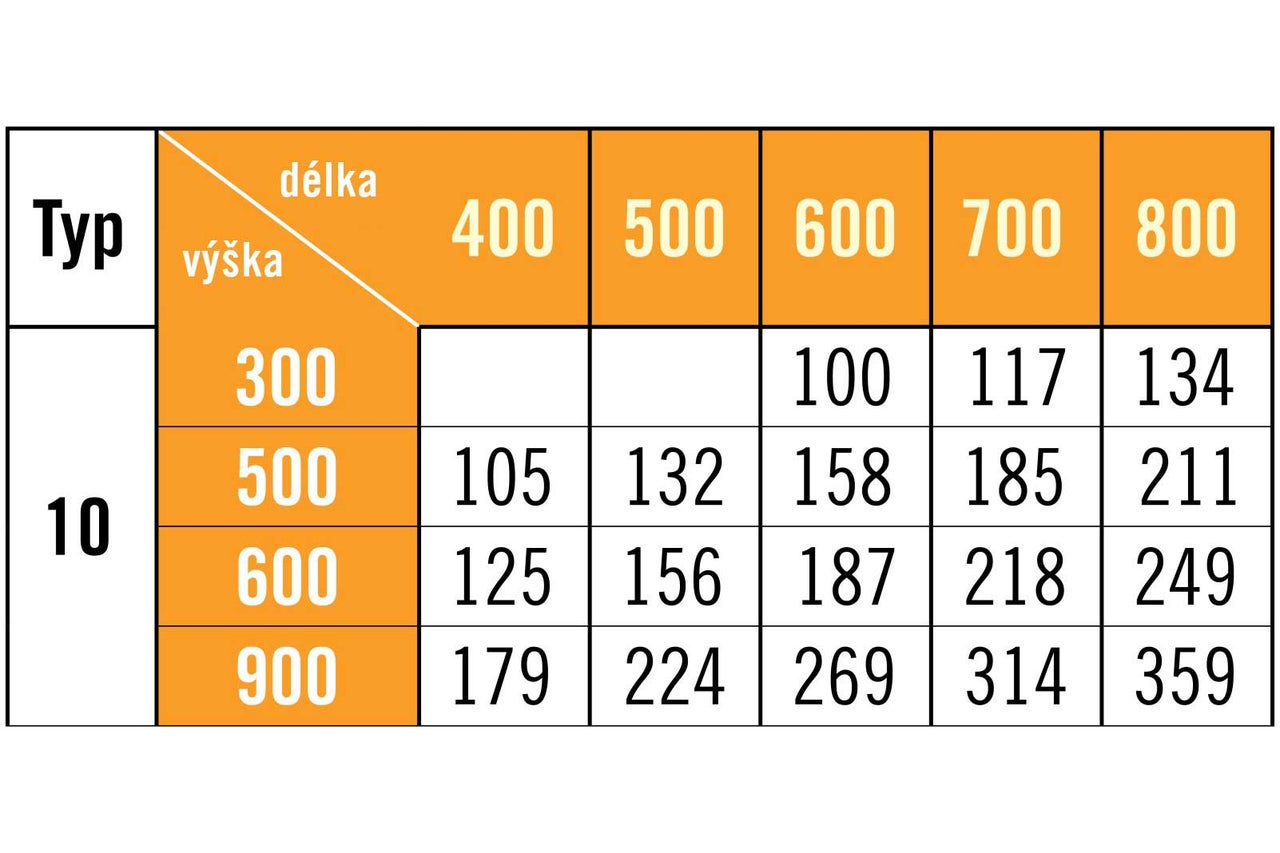

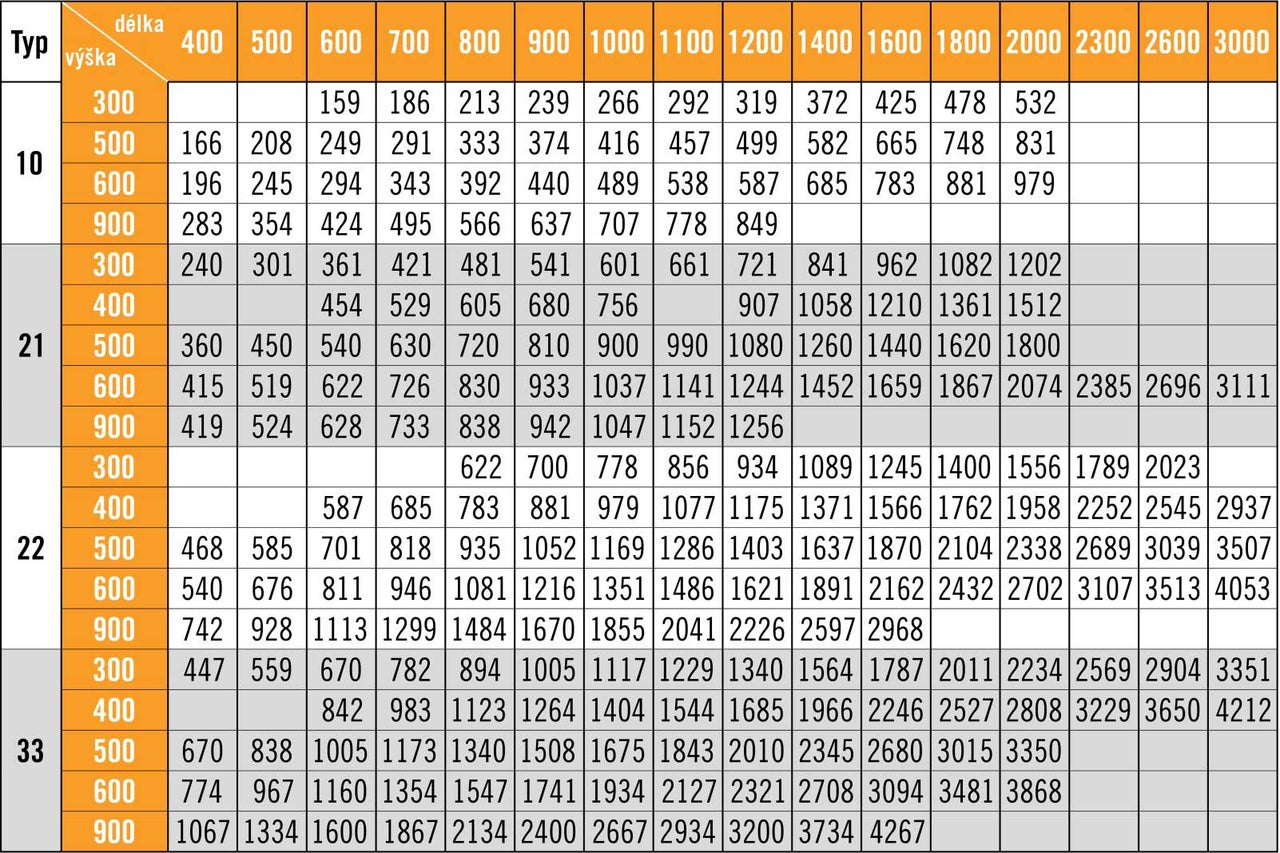

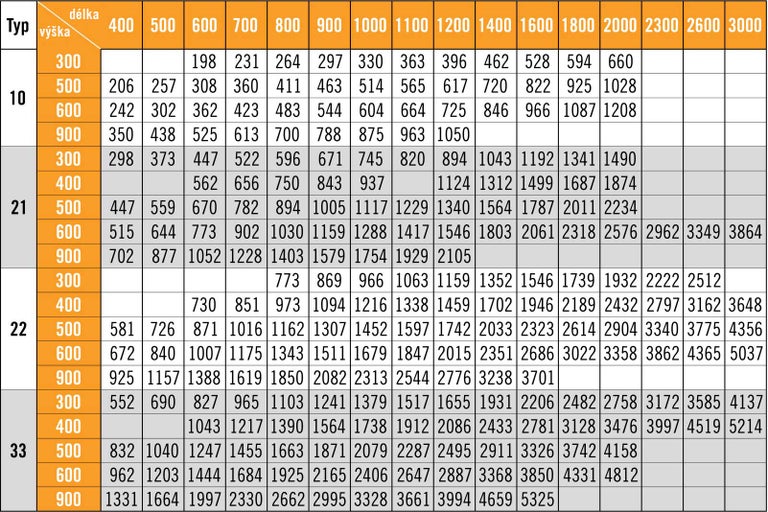

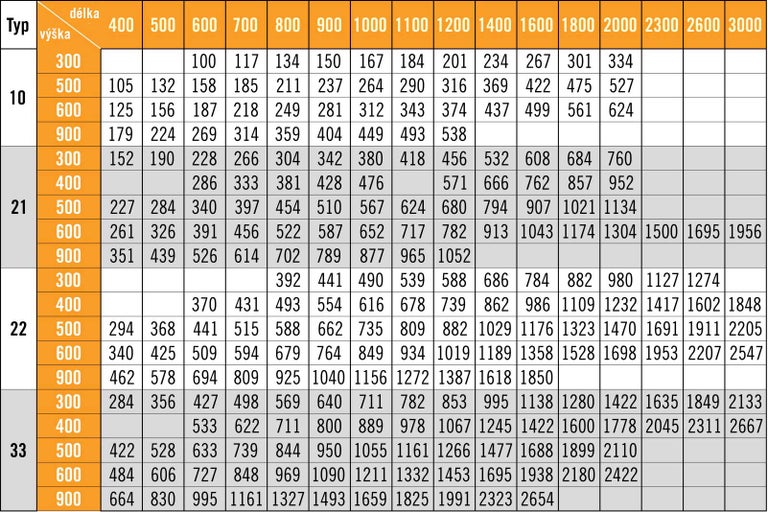

Tepelný výkon ve wattech (W) - VYSVĚTLIVKY
- Rozměry radiátoru (výška x délka): Oranžové buňky nahoře a po stranách.
- Typ radiátoru: Vlevo venku v řádcích pod typem
- Tepelný výkon ve wattech: odpovídající bílá buňka uprostřed

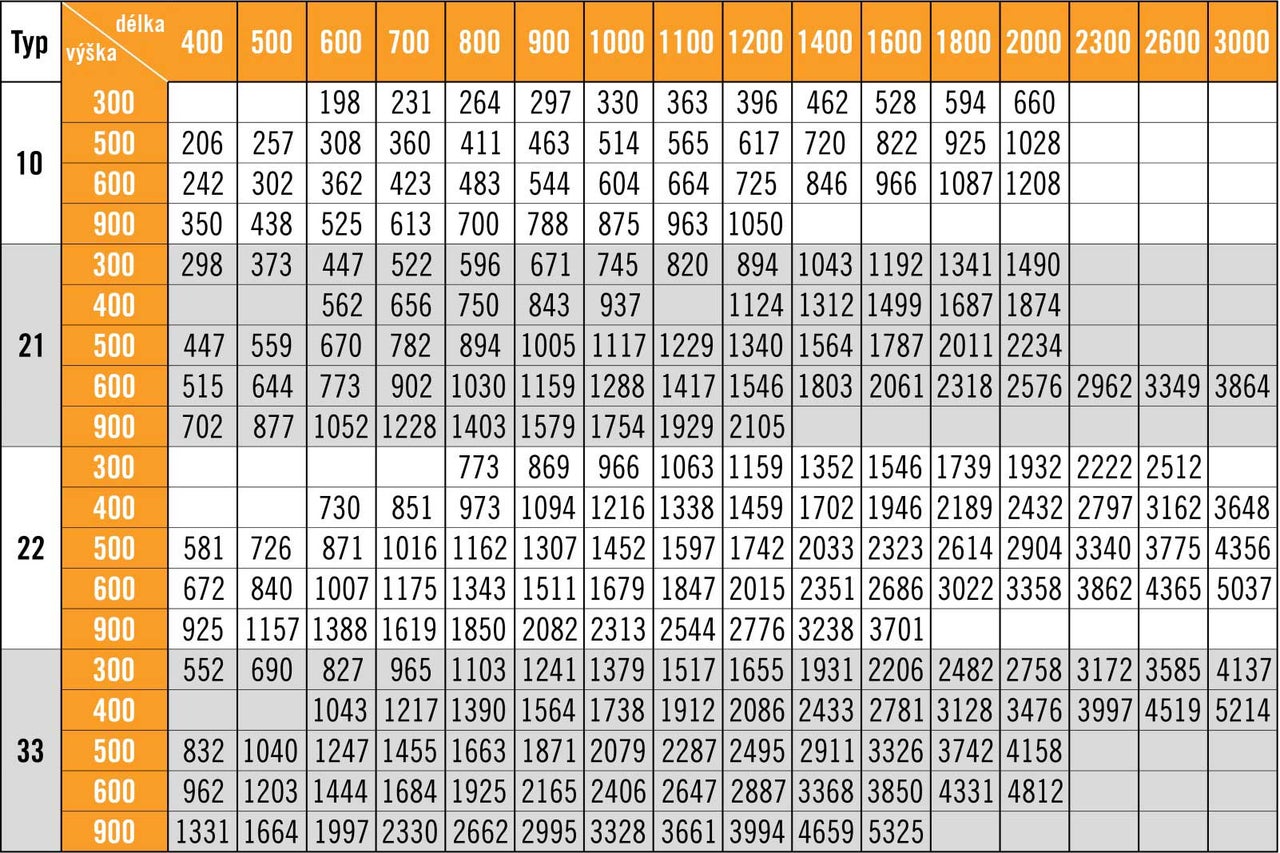

Průtoková teplota 55 °C
Průtoková teplota 70 °C
Průtoková teplota 75 °C
Velikost radiátorů při nízké teplotě proudění
Při nízkých teplotách průtoku potřebujete pro stejný topný výkon větší radiátor. Velikost radiátoru závisí na jeho délce, výšce a hloubce. Hloubka je určena typem radiátoru (viz výše).
Kritéria pro rozhodování o nákupu
Ohřívače se vyrábějí s mnoha technologiemi, které vyhovují různým potřebám. Níže najdete přehled nejdůležitějších kritérií pro nákup.

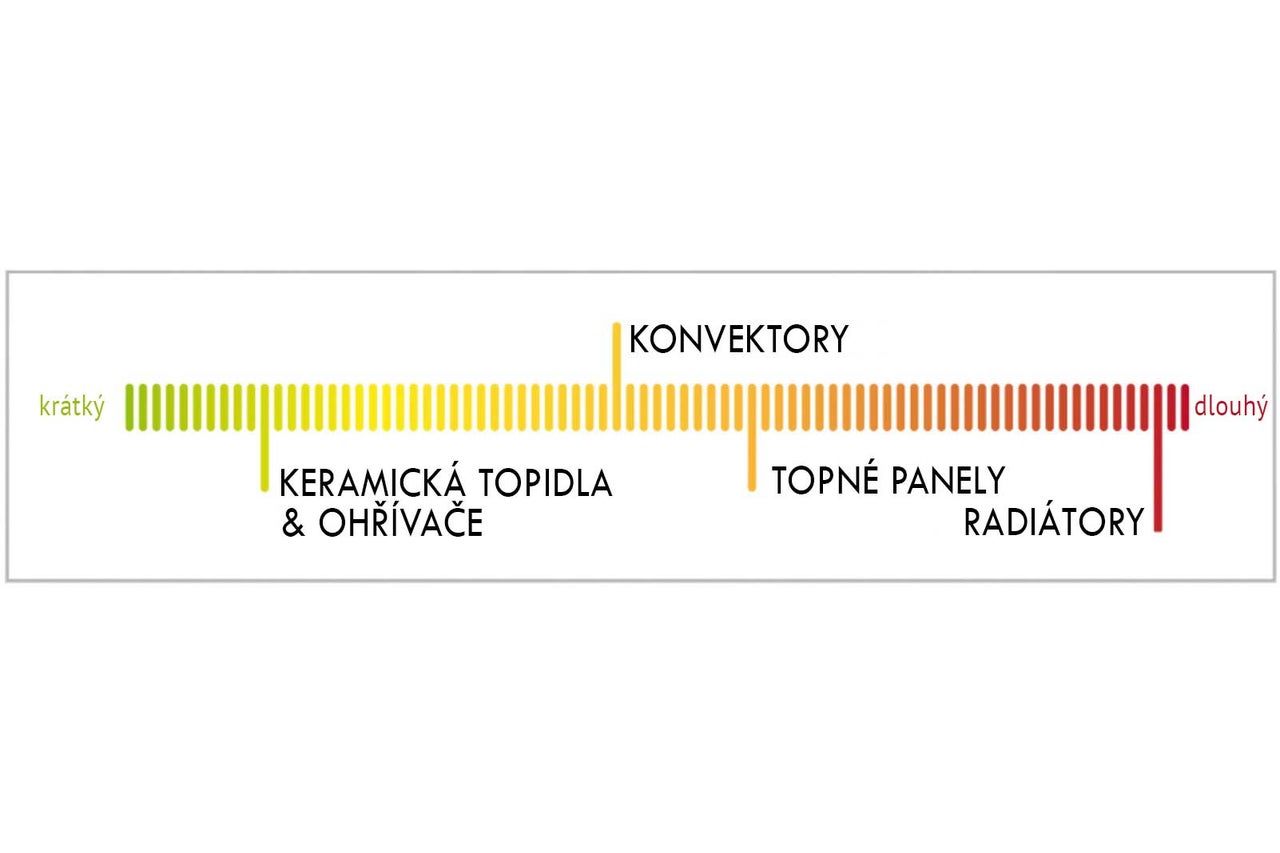

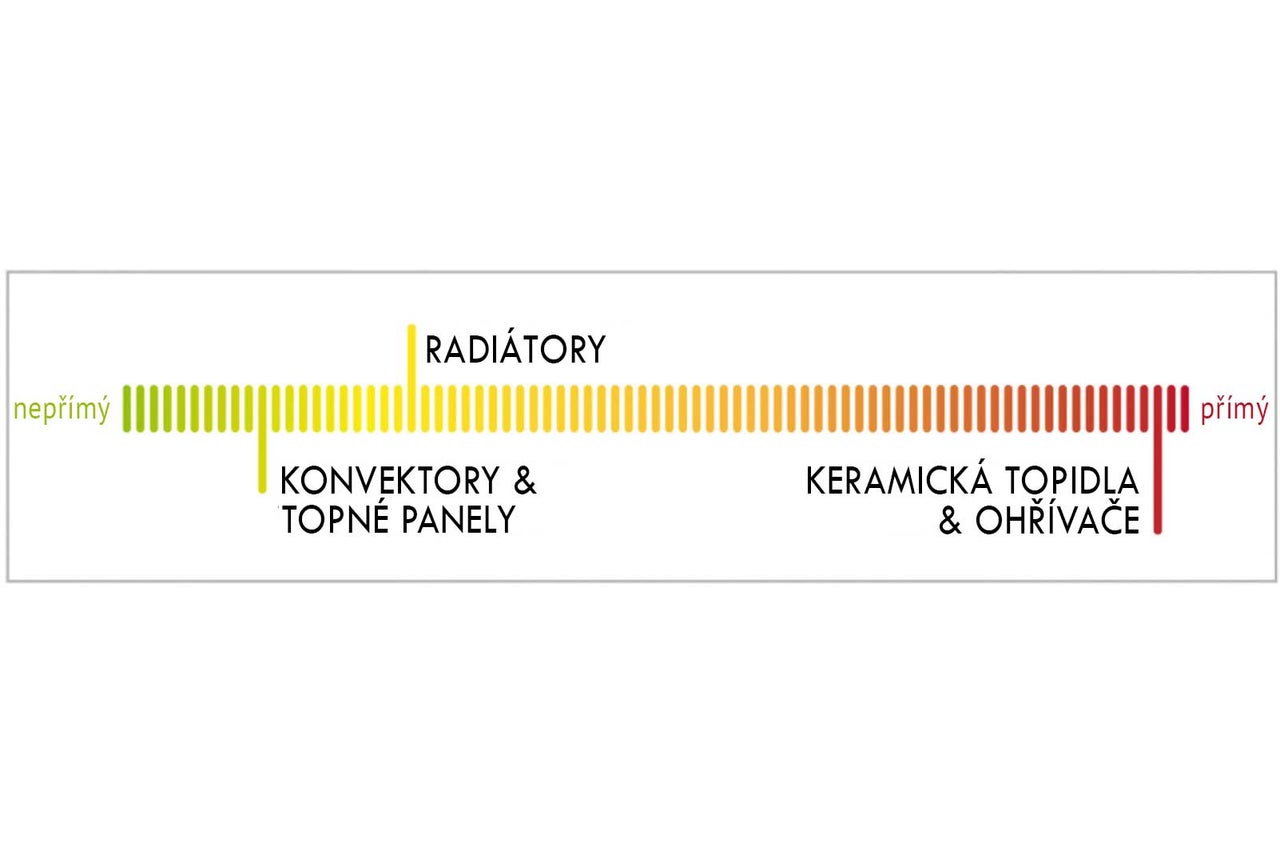

Směrové teplo
Jak je to s vedením tepla, když stojíte přímo před jednotkou?

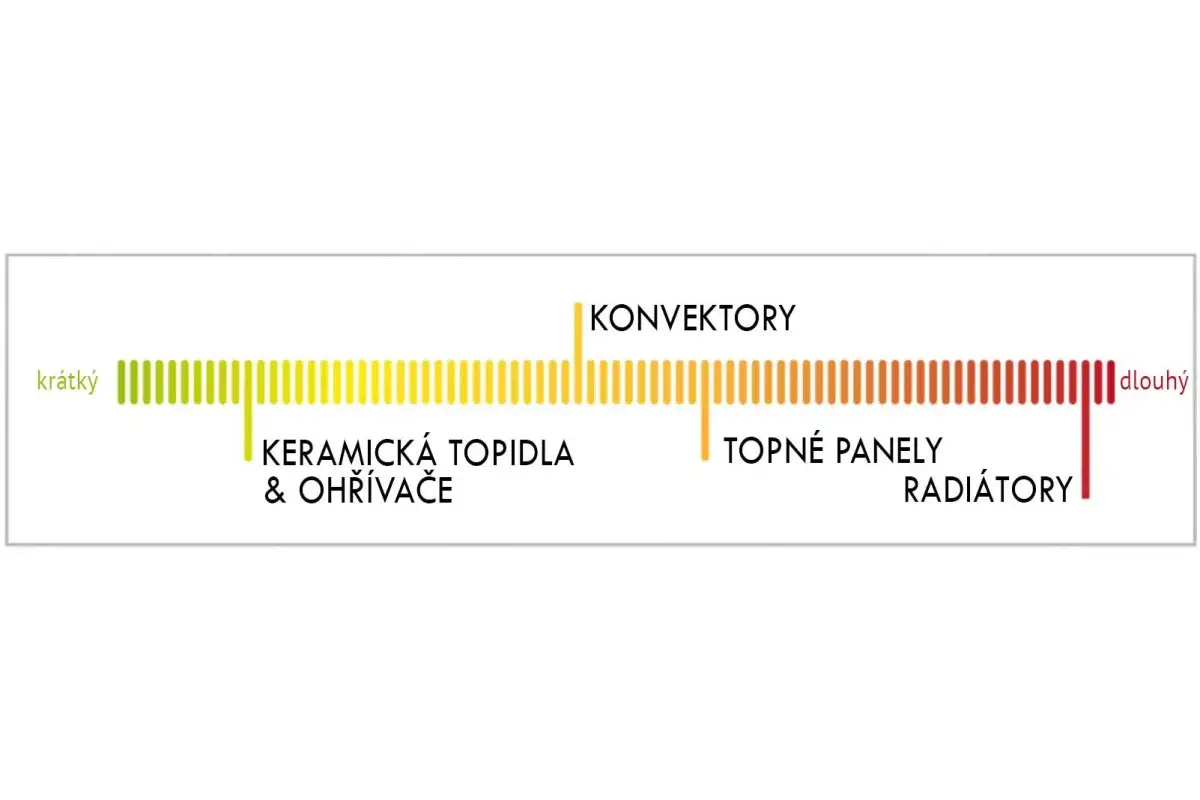

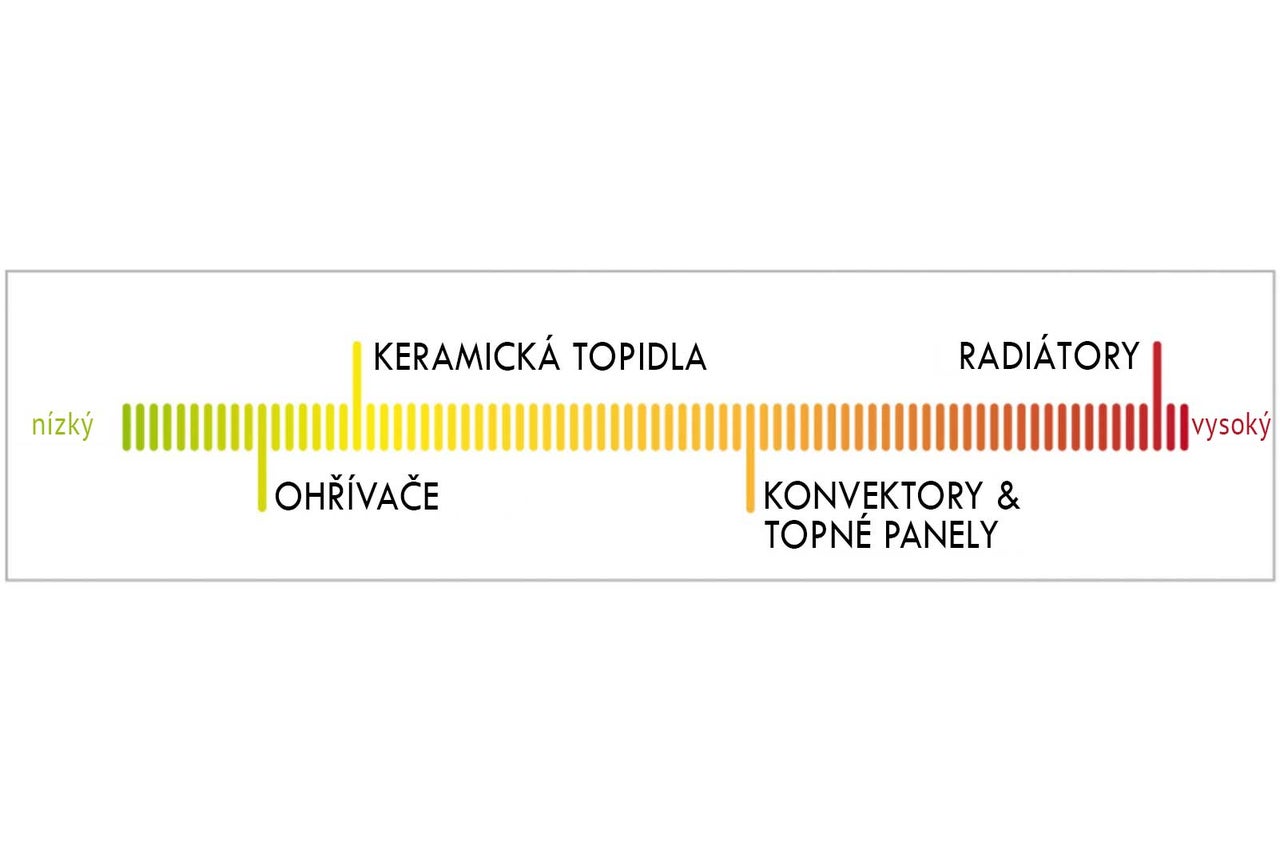

Dlouhotrvající teplo
Který spotřebič nabízí nejvyšší komfort při dlouhodobém používání?
Rovnoměrné teplo
Který spotřebič udržuje konstantní teplotu ve všech částech místnosti?

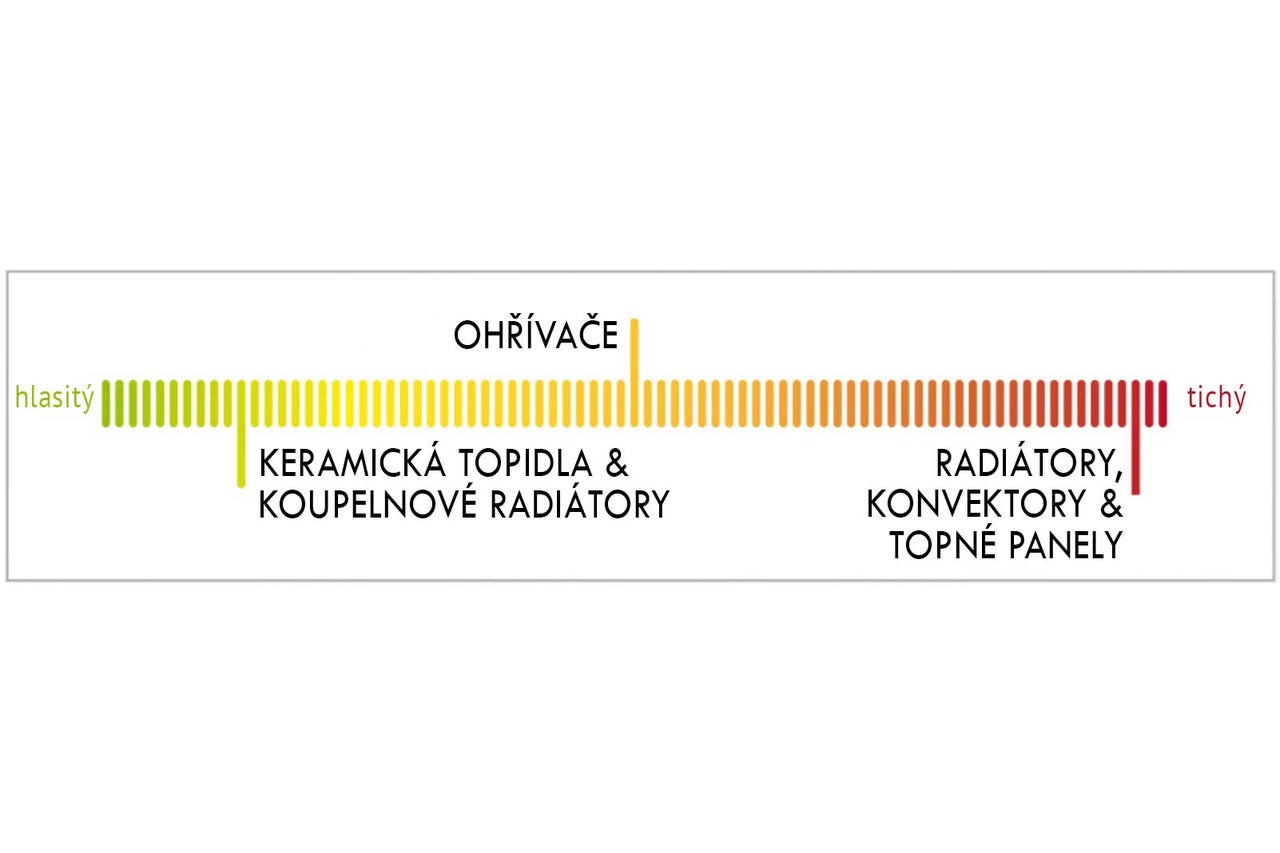

Tiché vytápění
Jak hlasité je které topení?

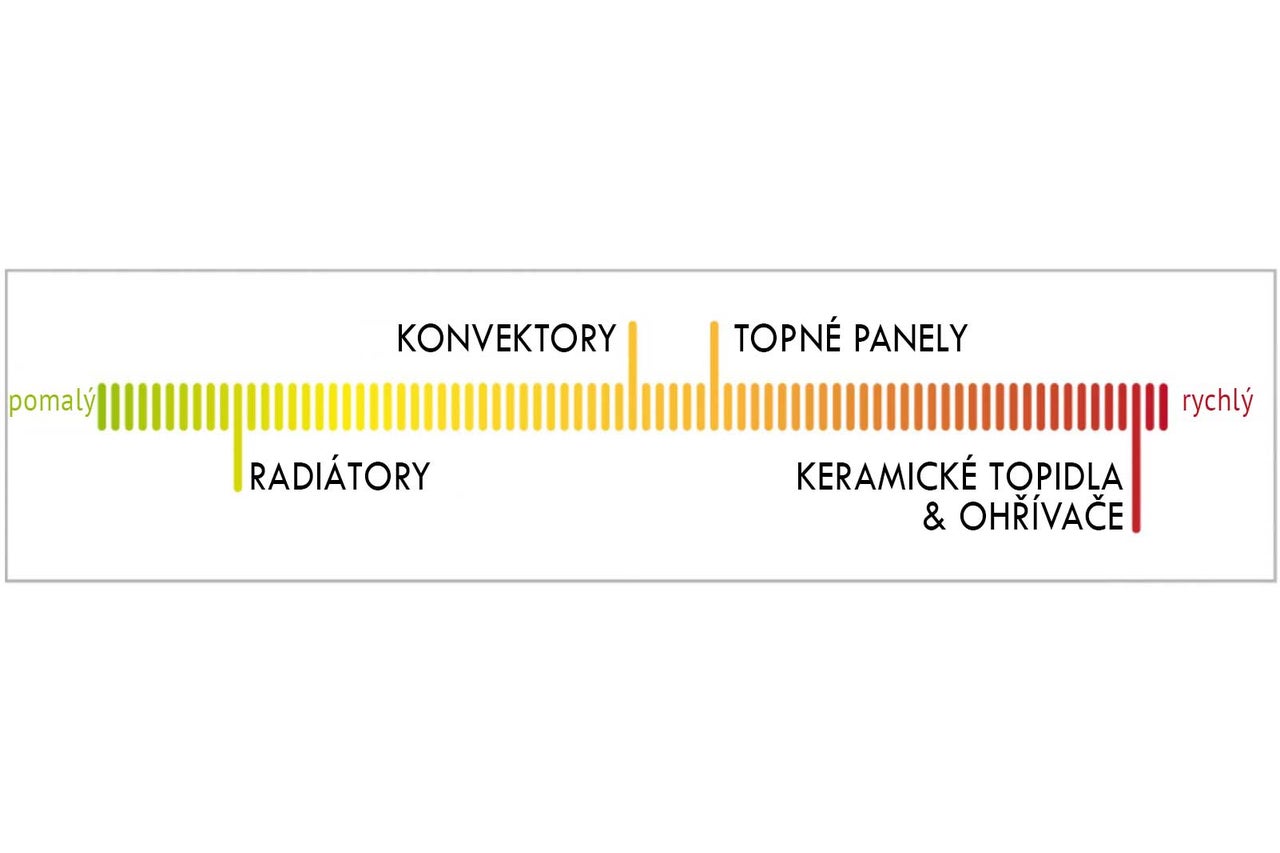

Okamžitý ohřev
Který spotřebič rychle vyhřívá místnost?
Litinový nebo plechový radiátor?
Podle materiálu, ze kterého jsou radiátory vyrobeny, je dělíme na radiátory litinové a plechové.

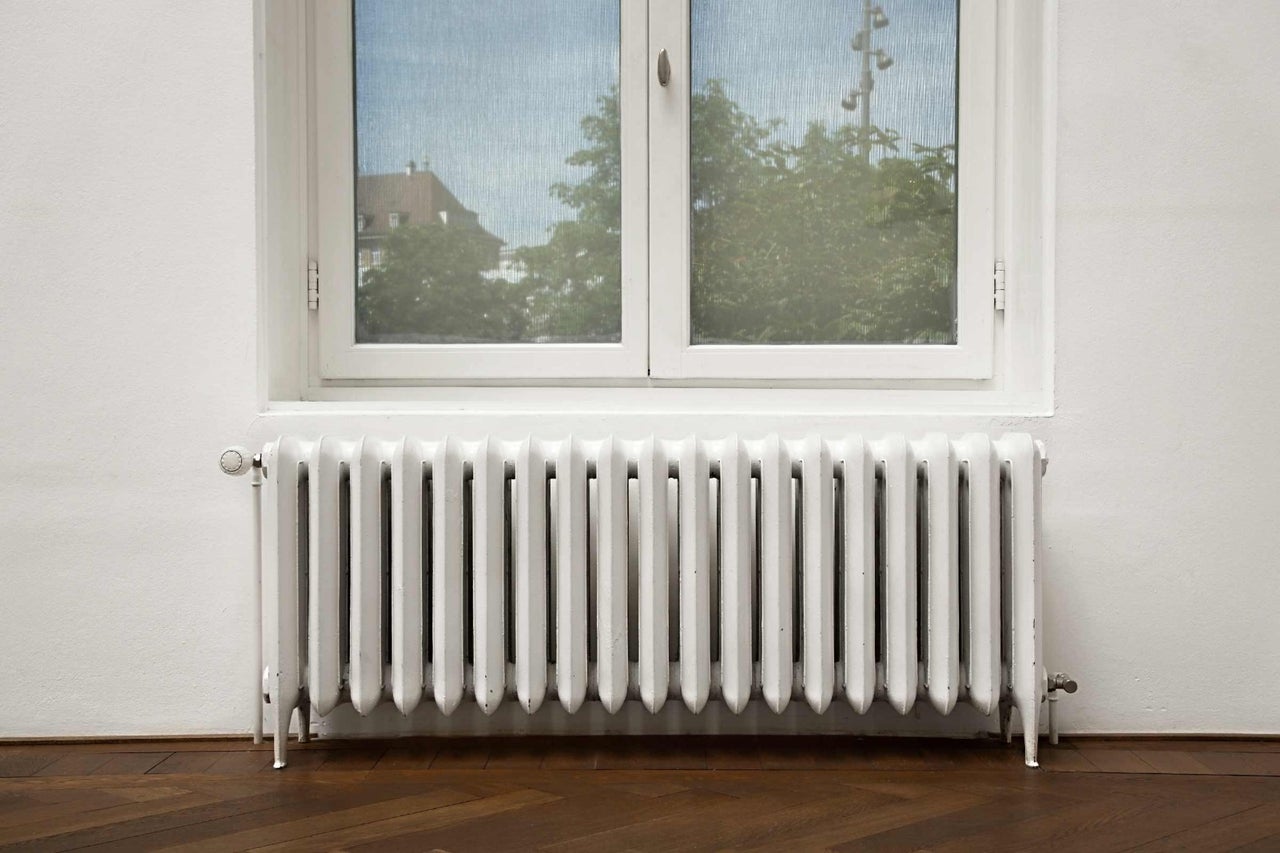

Litinové radiátory byly montovány dříve a slouží spolehlivě v mnoha domácnostech, zejména v bytech činžovních domů. Nejsou příliš elegantní a do moderního interiéru, pokud není retro vaším oblíbeným stylem, už příliš nezapadají. Bývají poskládány ze spojených žeber. Výhodou této konstrukce je, že jde počet žeber zvětšovat, nebo zmenšovat podle požadavků na topný výkon.
K jejich vlastnostem patří vysoká hmotnost a s ní související velká tepelná setrvačnost. Tepelná setrvačnost je vlastně neochota měnit teplotu. Radiátoru trvá déle než se zahřeje na otopnou teplotu, ale na druhé straně vyhřátý radiátor pak déle sálá i po přerušení dodávky tepla. Další, pro uživatele poměrně nepříjemnou vlastností žebrových litinových radiátorů je složitá údržba povrchu. Starý nátěr se pro množství záhybů a mezer obtížně renovuje. Pokud byste se chtěli starého nátěru zcela zbavit, je nejefektivnější radiátor sundat a nechat odborně opískovat a natřít. To je však velmi nákladné. Také čištění povrchu při úklidu je nepříjemně složité. Proto se velká většina lidí rozhoduje pro nákup moderních deskových radiátorů.
Deskové radiátory jsou vyrobeny z plechu povrchově ošetřeného vypalovaným práškovým lakem. Taková povrchová úprava nevyžaduje větší péči, je velmi trvanlivá a snadno se otírá. Záhyby topných žeber jsou skryté, radiátor působí kompaktně a čistě.
Na výběr jsou radiátory jedno, dvou a třídeskové o různých rozměrech. Mezi nimi volíme podle dostupné velikosti prostoru pro radiátor určeného a podle potřebného výkonu. Výkon radiátoru ve Wattech (W) by měl být volen podle velikosti a určení místnosti.

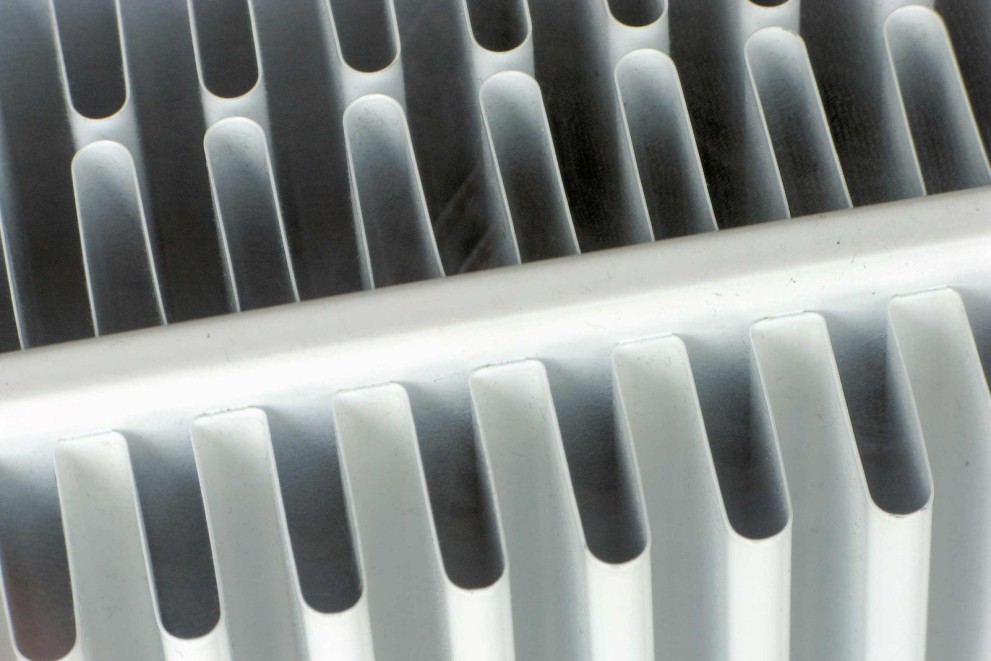

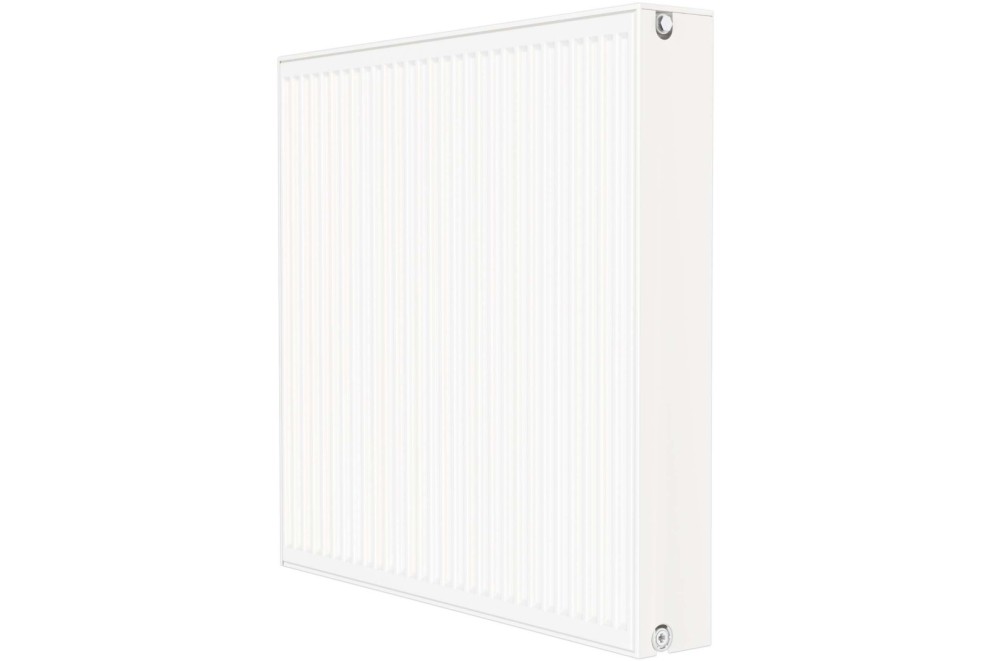

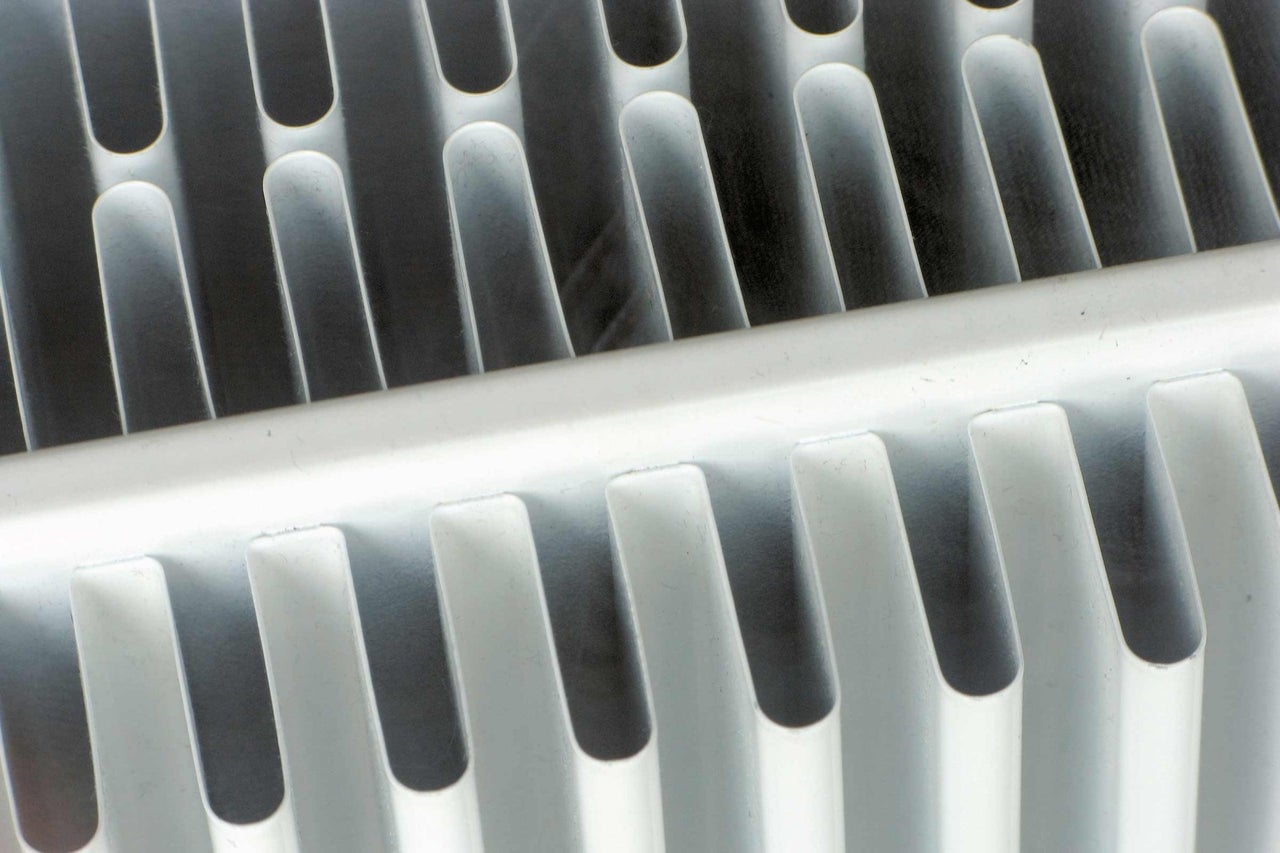

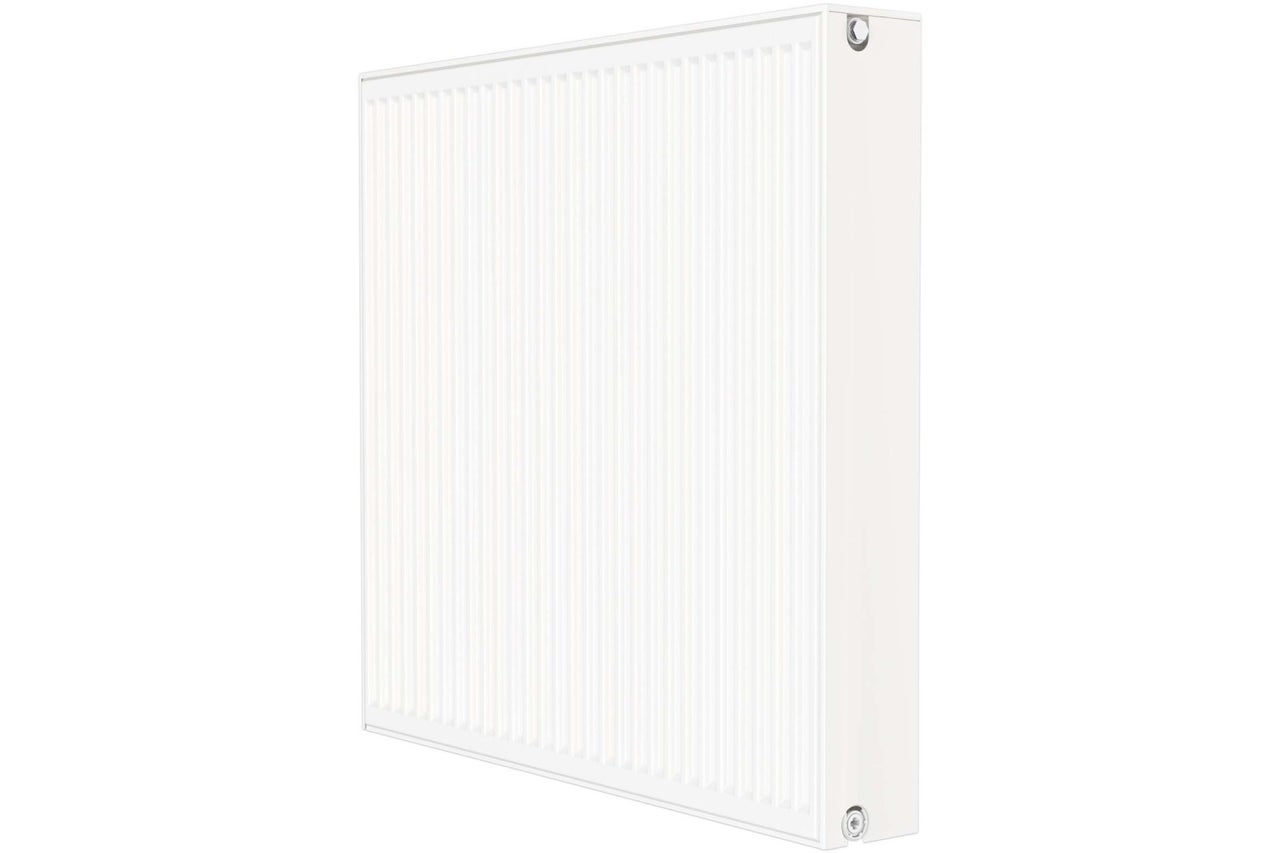

Deskový radiátor
Deskové radiátory jsou univerzálním řešením pro novostavby nebo rekonstrukce. Hladký povrch zajišťuje elegantní design. Desková topná tělesa jsou k dispozici se 6 přípojkami. Máte však také možnost použít pouze 4 boční připojení.

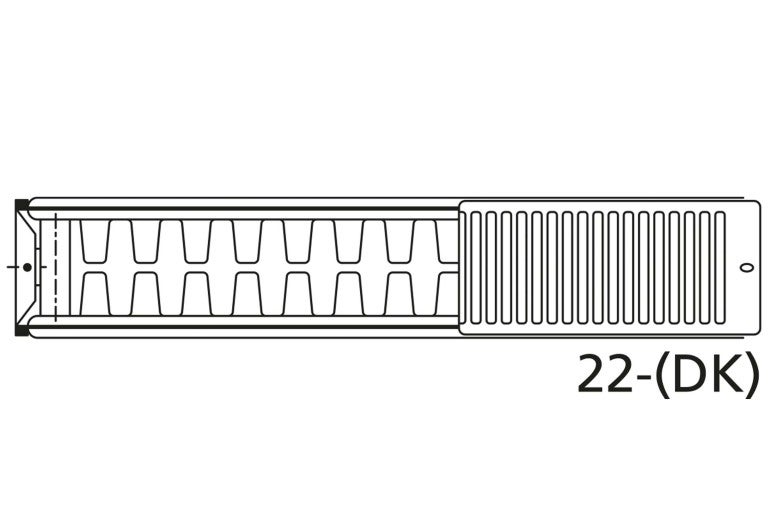

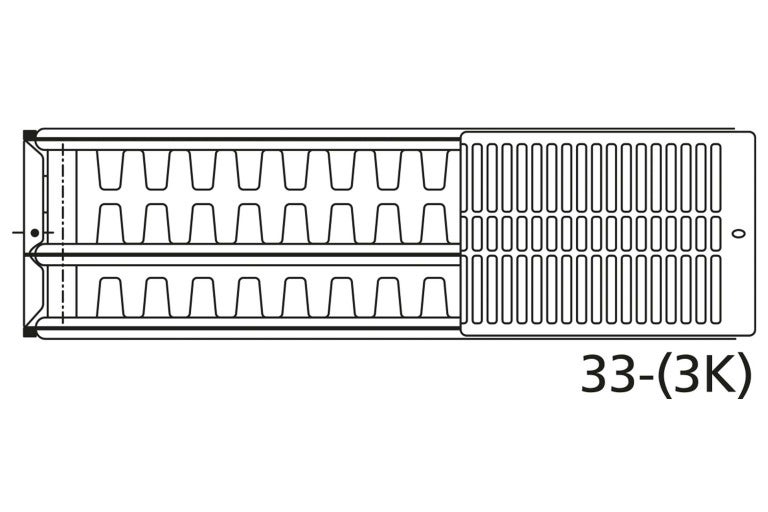

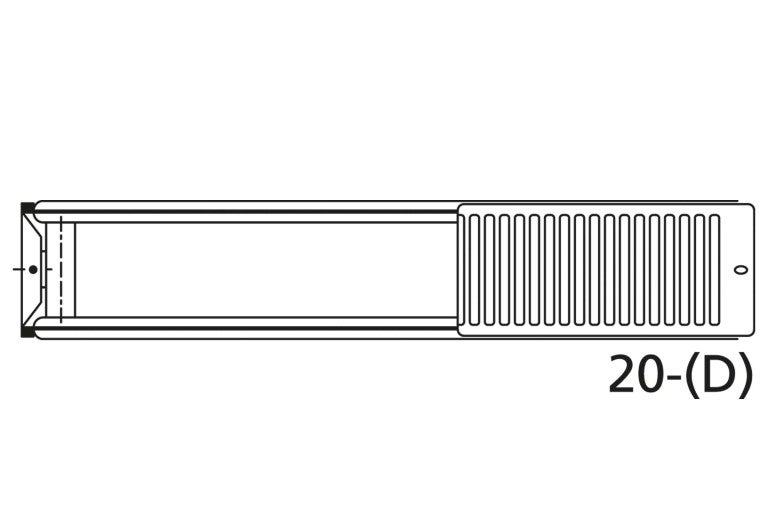

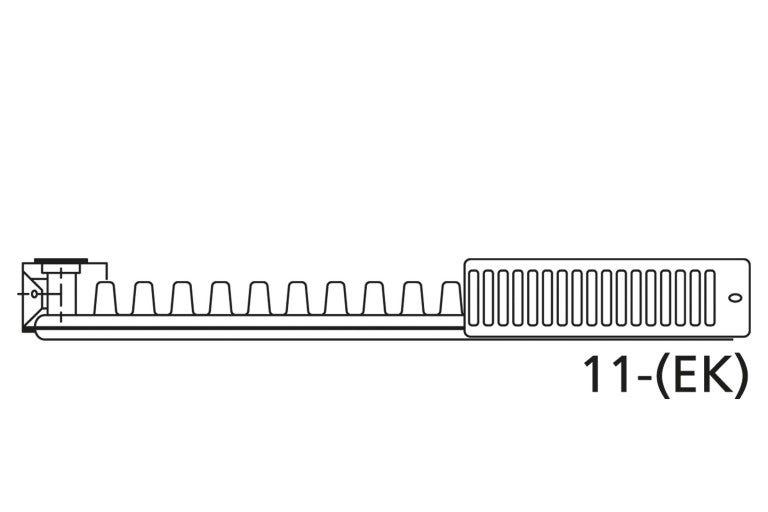

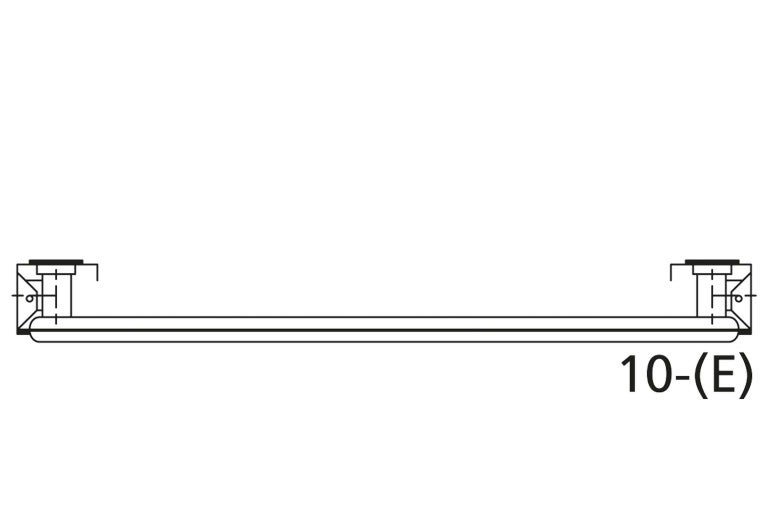

V závislosti na provedení existují různá typová označení. První číslice znamená počet panelů a druhá počet konvekčních desek. Výsledkem jsou typová označení jako 10, 12, 22, 30 atd.
Deskový radiátor s napojením na článkový radiátor
Používá se při rekonstrukci nebo náhradu starých článkových, žebrových nebo DIN radiátorů.
Tento typ radiátoru má stejné připojovací vzdálenosti jako staré modely radiátorů, a proto jsou s nimi kompatibilní. Díky tomu je výměna starých modelů jednoduchá a nekomplikovaná.

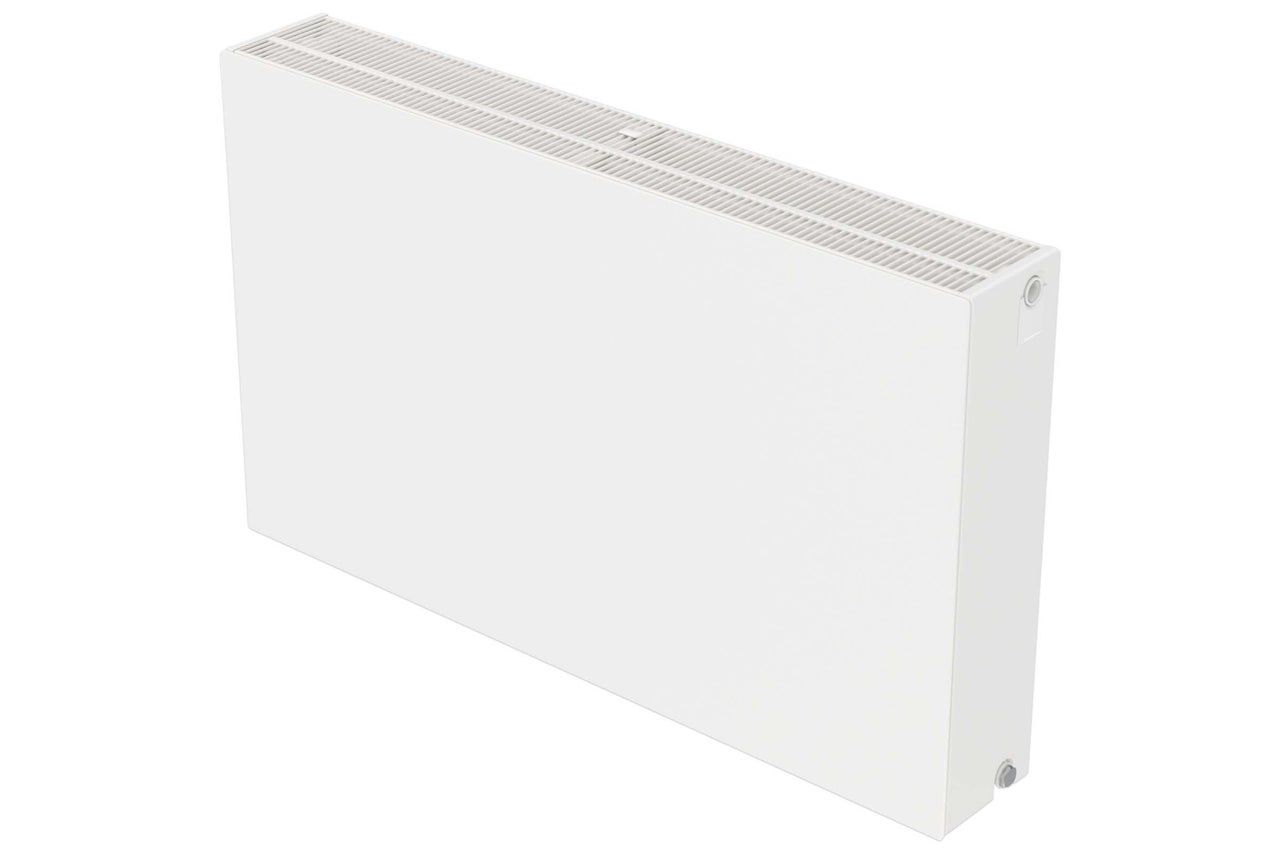

Ventilové otopné těleso

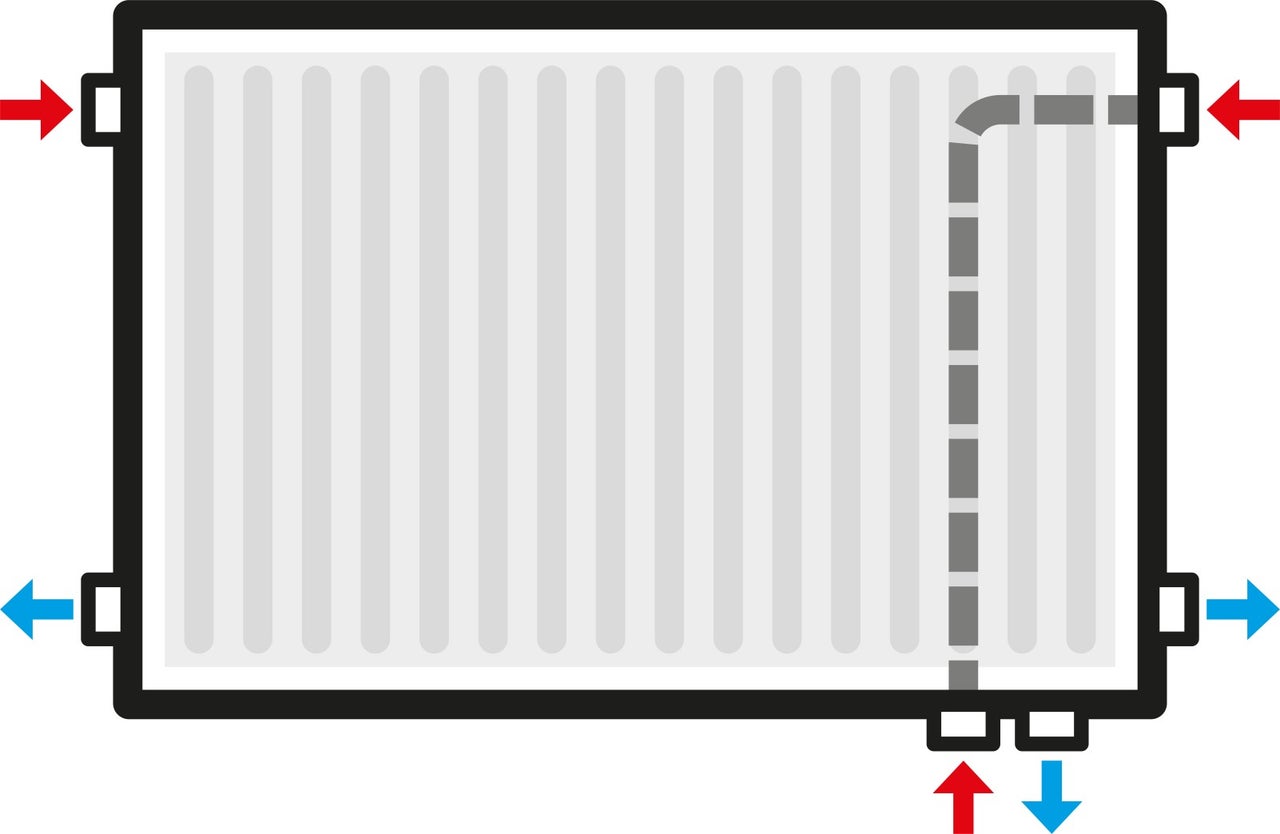

Ventilový radiátor má šest možností připojení. Proto se často označuje jako šesticestný chladič.
Ventilové radiátory se často používají v novostavbách.
Konvektory
U tohoto typu radiátoru jsou hliníková, měděná nebo ocelová žebra připevněna k trubkám, které vedou vodu. Studený vzduch se na nich ohřívá. Vzniká konvekční teplo.
Výhody
- Tento systém se rychle zahřívá.
- Radiátory jsou obvykle lehké a menší než jiné typy, takže je lze instalovat prostorově úsporně.
- Konvektory lze velmi dobře instalovat například do lišt před velké terasové dveře, výlohy nebo pod lavičky a prodejní regály.
Nevýhody
- Konvektory nejsou pro vnitřní klima ideální. Zajišťují vysokou cirkulaci vzduchu, a tím víří prachové částice ve vzduchu, což je pro alergiky nepříznivé.
- Kvůli žebrům se obtížně čistí.

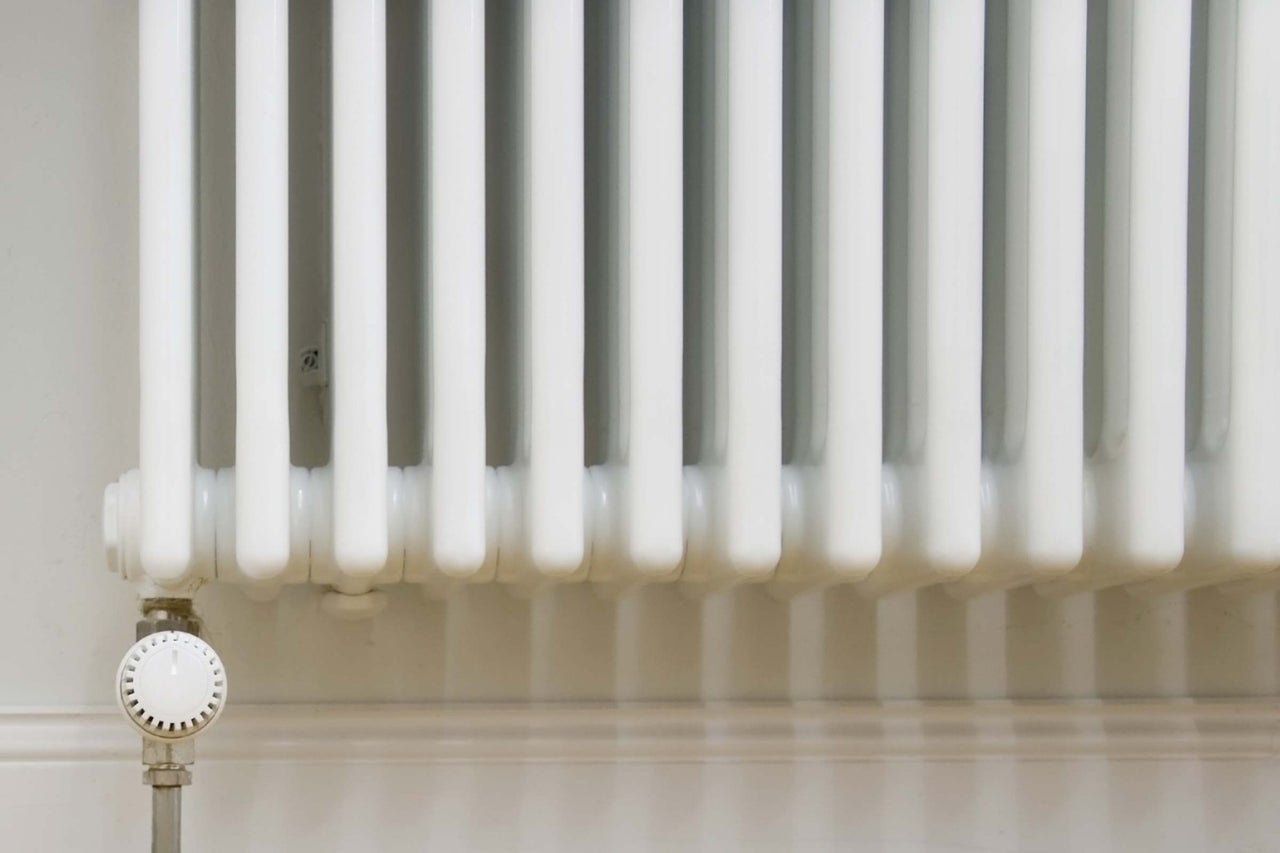

Článkový radiátor
Zde se jednotlivé normalizované profily ocelového plechu řadí v libovolném počtu.
Výhody
- Konstrukce tohoto typu radiátoru je praktická, může splňovat všestranné požadavky na tepelný výkon.
- Článkové radiátory jsou levné typy radiátorů.
Nevýhody
- 70 % tepelného výkonu je ve formě konvekce, která má tendenci vytvářet nepříjemné klima v místnosti.
Trubkové radiátory
Trubková otopná tělesa jsou dalším typem článkových otopných těles.
Výhody
- Lze je používat flexibilně a jsou k dispozici v různých barvách, výškách a hloubkách, s libovolným počtem trubek instalovaných za sebou nebo jako speciální tvary.
- Trubkové radiátory jsou oblíbené zejména v podobě koupelnových otopných těles na ručníky, parapetních radiátorů se svisle uspořádanými řadami trubek nebo jako dekorativní rozdělovače místností. Mimochodem, při volně stojící instalaci poskytují optimální výkon.
- Dobrá tepelná vodivost, dlouhá životnost
Nevýhody
- Stejně jako u článkových radiátorů se přibližně 70 % tepla přenáší konvekcí, což nevede k dobrému vnitřnímu klimatu.

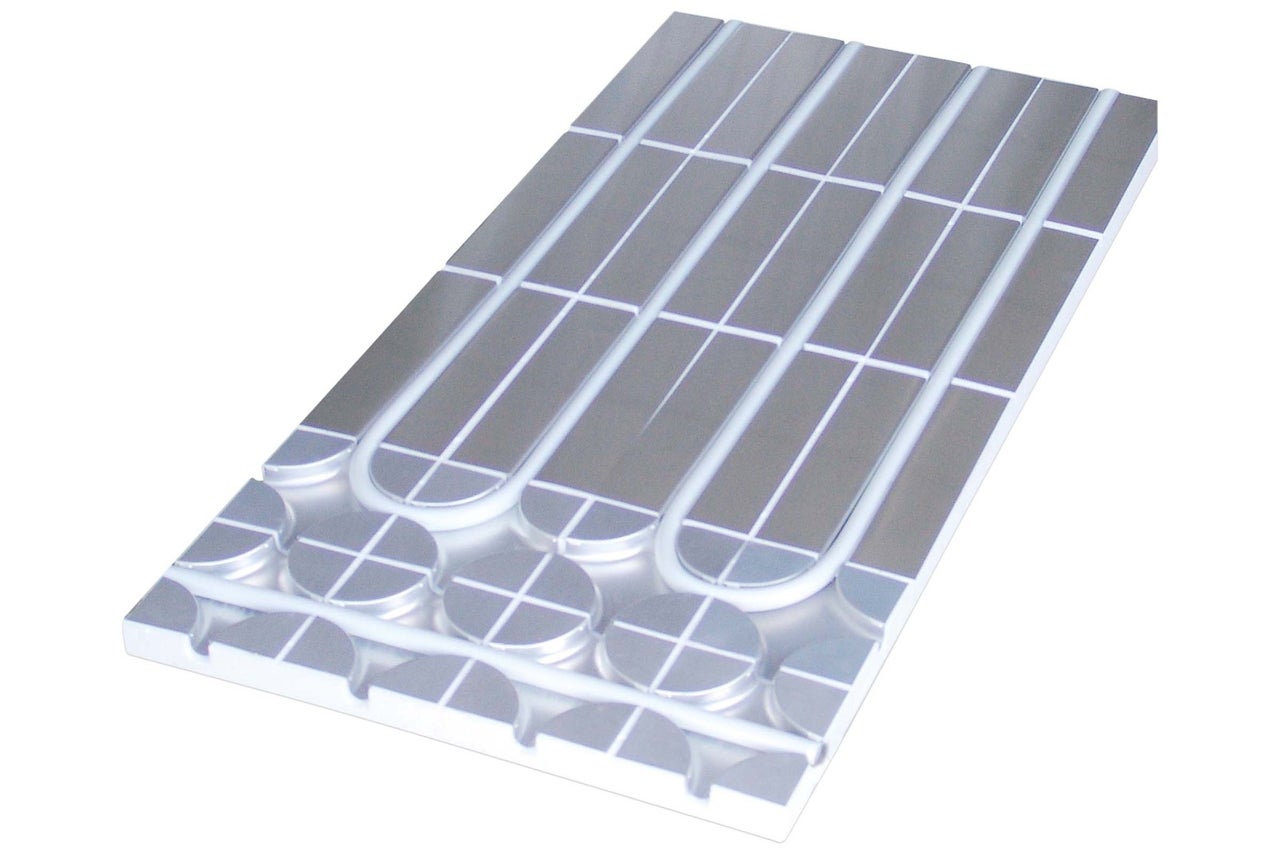

Podlahové vytápění
Systémy podlahového vytápění jsou velmi oblíbené. Mokré nebo suché systémy? To je první otázka u tohoto typu.
Rozdíl je v tom, zda je systém instalován nad izolační vrstvou v tekutém potěru, nebo je položen do pěnových desek a překryt suchými deskami.
Výhody
- 2/3 tepla se vytváří sáláním. To zajišťuje příjemně teplé, bezprašné klima v místnosti s rovnoměrným rozložením tepla.
- Nízké teploty proudění, takže je možný provoz se solárními systémy.
- Vytápění se stává "neviditelným", v místnosti je více místa pro jiné věci.
Nevýhody
- Vysoká setrvačnost topných ploch
- Vyšší investiční náklady
- Následné změny jsou, v závislosti na instalačním systému, obvykle nákladné nebo nemožné.

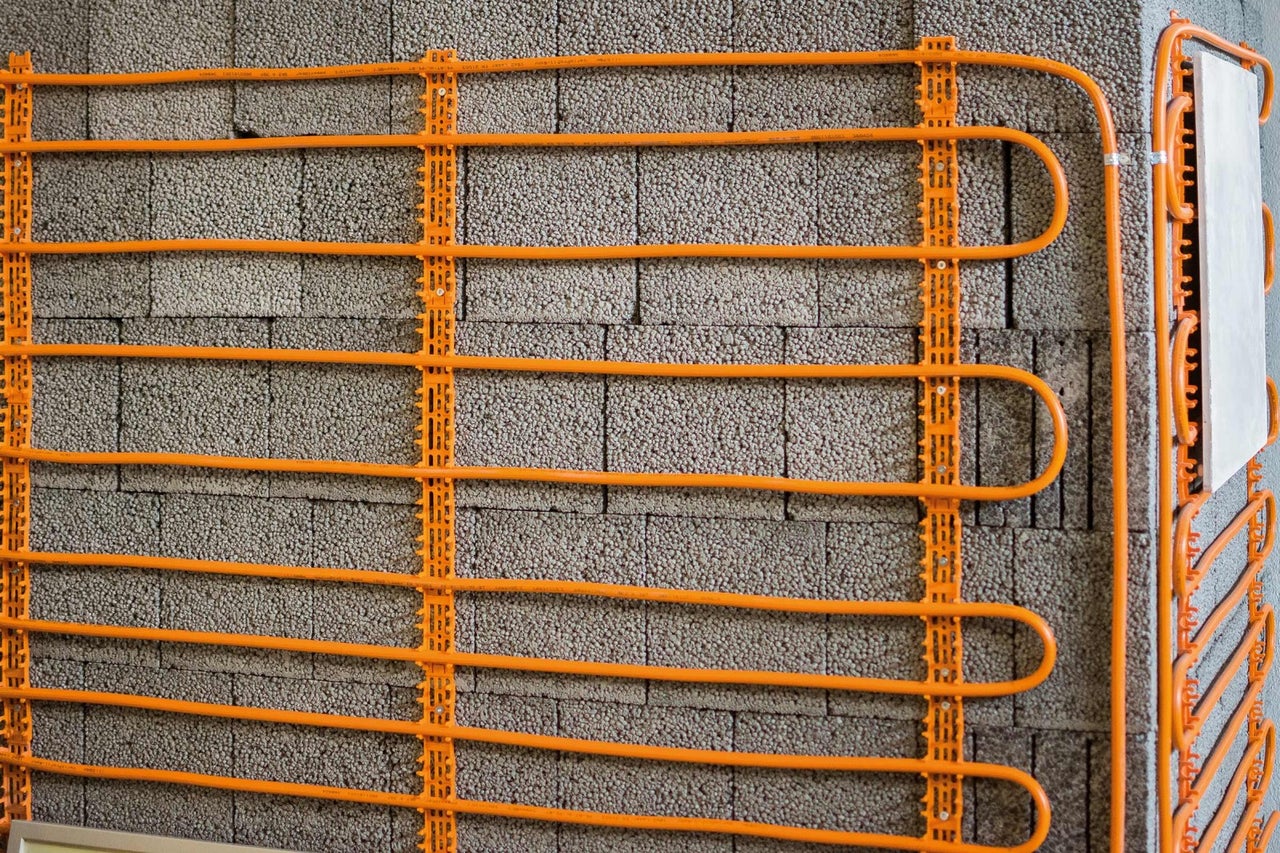

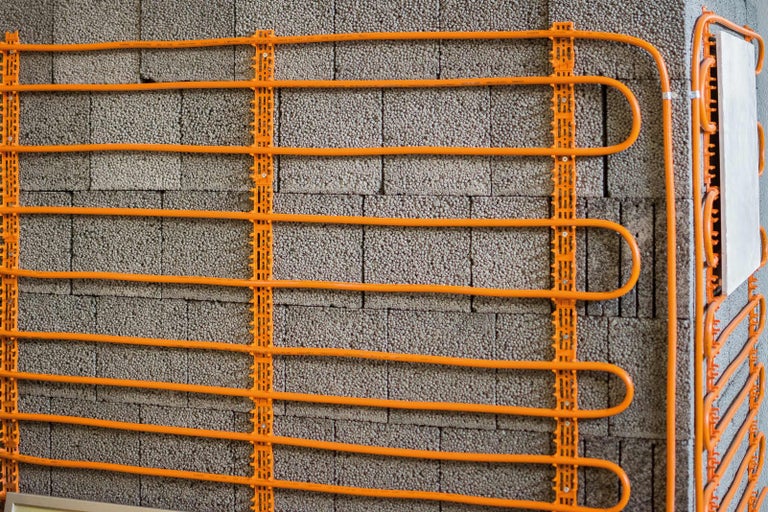

Nástěnné vytápění
S vytápěním stěn se nesetkáte tak často. Instaluje se podobně jako podlahové vytápění, ale vertikálně.
Výhody
- Teplo dopadá na tělo vertikálně, což je příjemné.
Nevýhody
- Před stěnami nesmí stát žádný nábytek.
- Vnější stěny musí být dobře izolované.

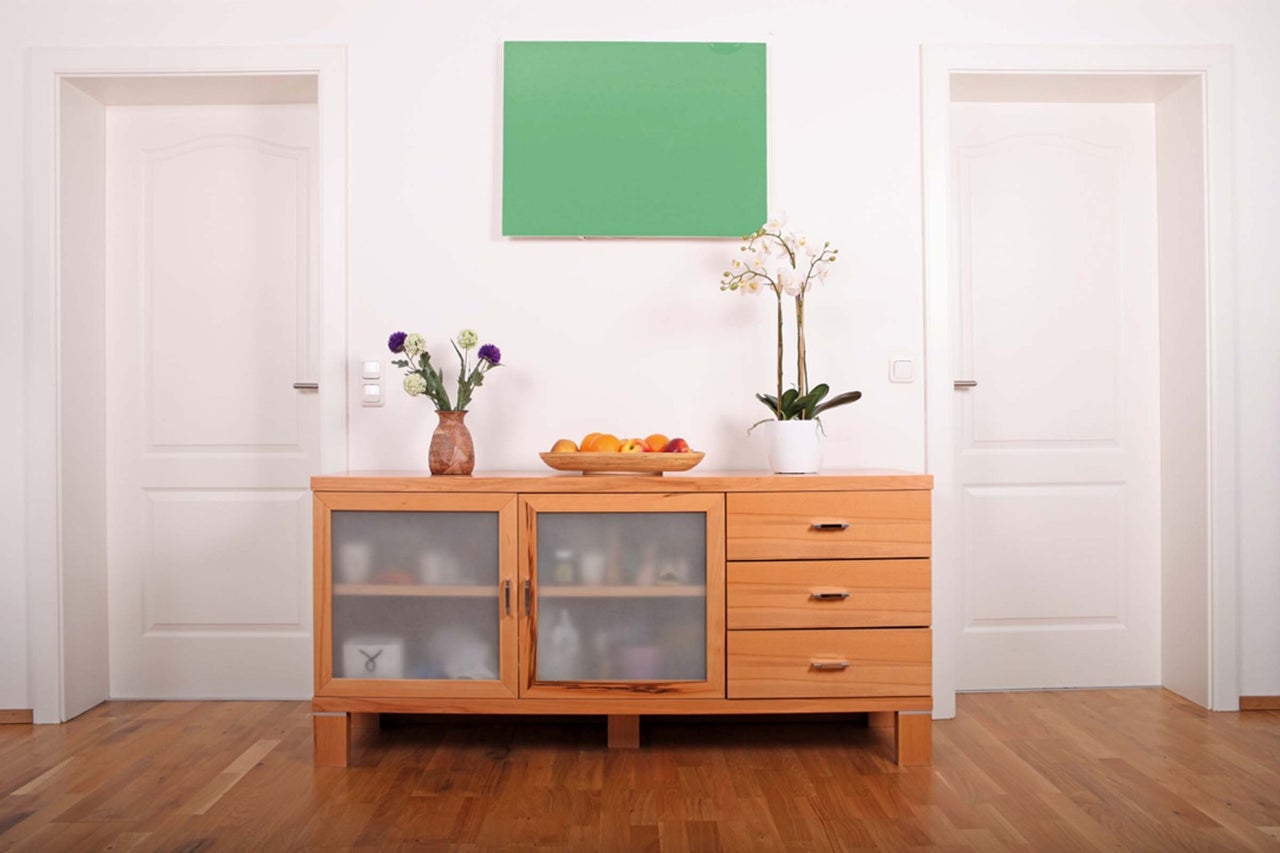

Infračervené vytápění / Infračervené panely
Na rozdíl od běžných topidel, která ohřívají okolní vzduch, infrazářiče neustále vydávají sálavé teplo. Tyto infračervené paprsky nevidíme, ale můžeme je cítit. Zahřívají všechny pevné a kapalné předměty ve svém okolí. Když tyto předměty vydávají teplo, ohřívá se i vzduch. Celý systém můžete ovládat pomocí bezdrátového termostatu.
Výhody
- Nízké pořizovací náklady.
- Krátké doby předehřevu, může být napájen elektřinou z fotovoltaického systému.
- Moderní vzhled, lze použít v interiéru i exteriéru.
- Lze použít dočasně a snadno přemístit.
Nevýhody
- Vysoké provozní náklady.
- Předpoklad je dům s dobrým izolačním standardem.

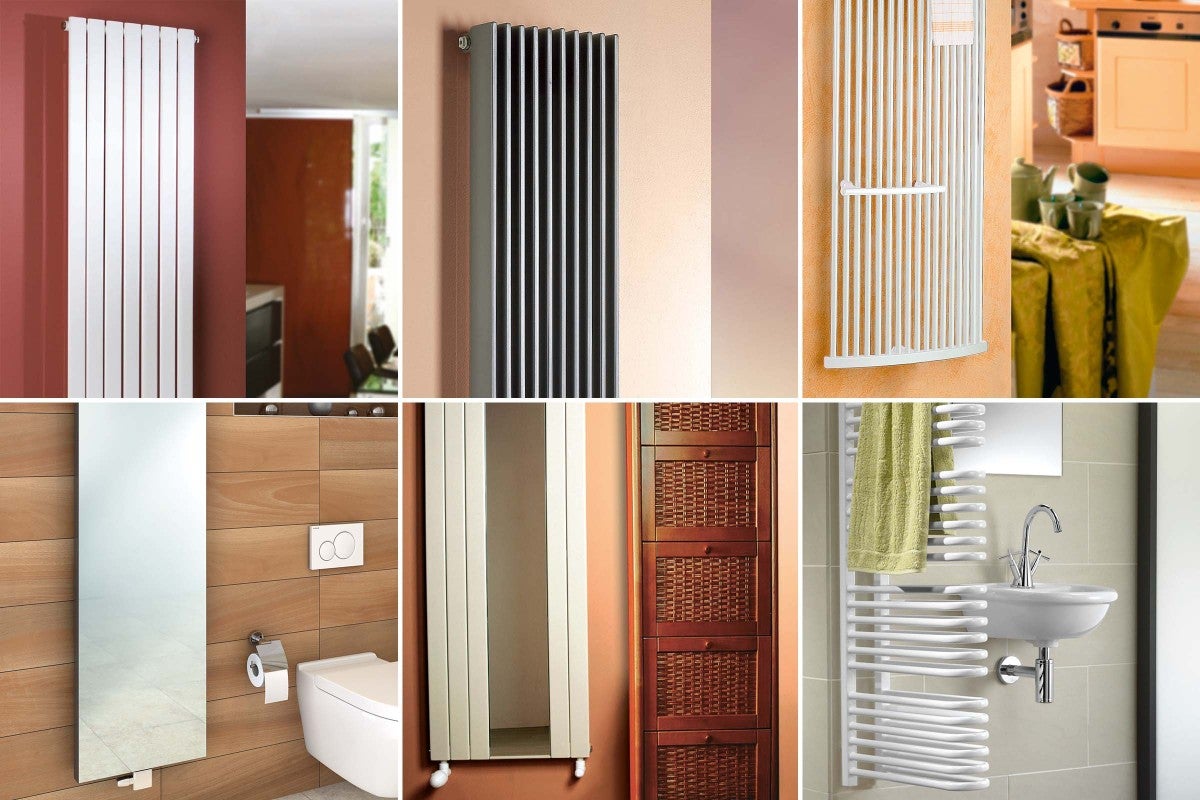

Design radiátorů až na prvním místě?
Jestli si potrpíte na vyladěný design, pak si určitě užijete výběr designového radiátoru, který do vaší domácnosti padne jako ulitý.
Zatímco koupelnové radiátory se dobře vyjímají pouze v koupelně, designové radiátory lze použít i v jiných obytných prostorách, např. v kuchyni, v obýváku nebo na chodbě.
Jak lze radiátory namontovat?

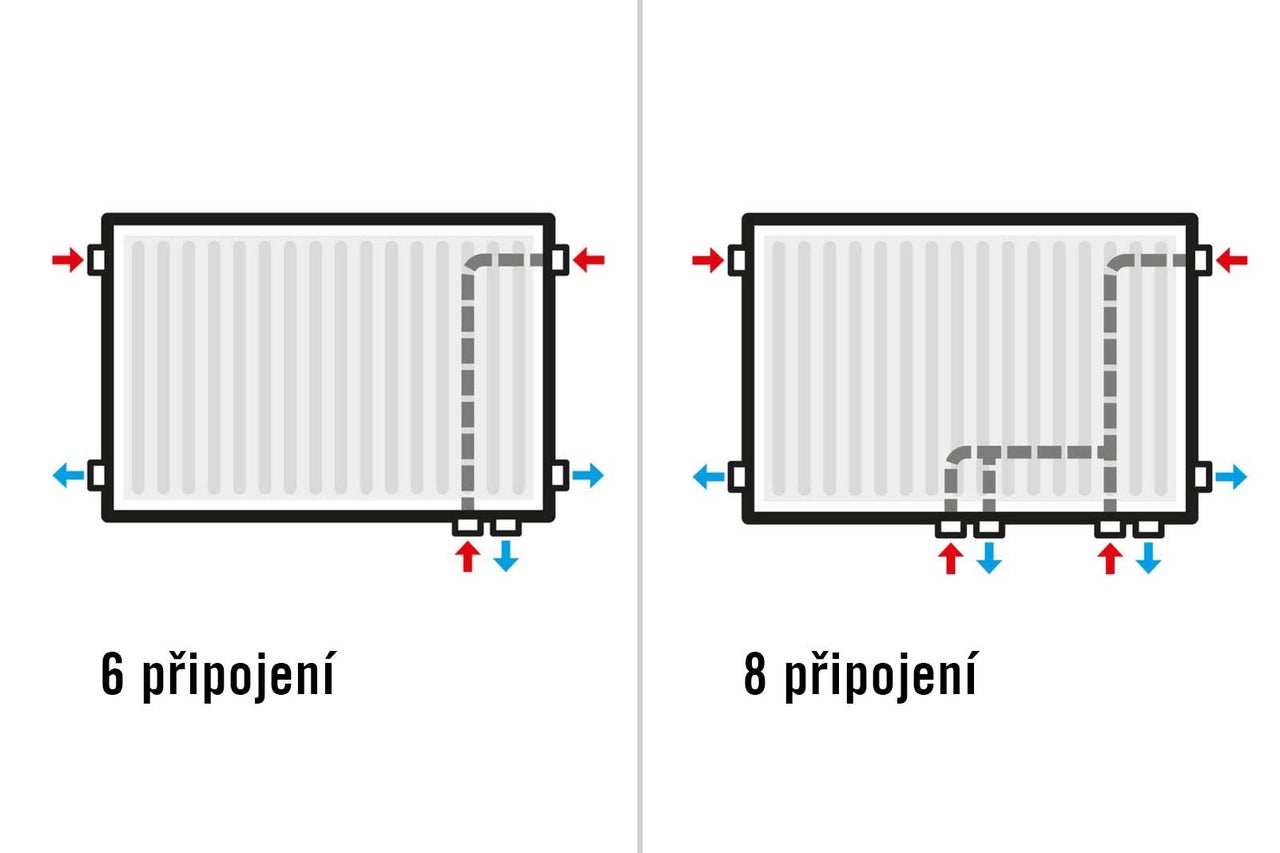

Desková otopná tělesa, jako jsou ventilová nebo půdorysná otopná tělesa, mají 6 nebo 8 přípojek a mohou být namontována buď z boku, nebo zespodu. Můžete je také použít k výměně radiátorů se čtyřcestným připojením.
Pozvěte si odborníka
Do samostatných zásahů do otopného systému, byť jen výměny radiátorů, se samostatně a bez znalostí raději nepouštějte. Využijte služeb odborníků ze specializovaných firem. Ti vás, ale mohou vybavit poměrně rozsáhlým nákupním seznamem věcí, které jsou pro provedení práce nezbytné.
Pozor na stěny ze sádrokartonu
Mnoho místností má dnes stěny ze sádrokartonu. V takovém případě je nutné myslet na radiátory a možnost jejich upevnění už dopředu a za sádrokarton umístit nosnou konstrukci pro konzoly. Nebo, v případě opomenutí či adaptace místnosti umístit radiátor na nosné nožky. Je těžký a samotný sádrokarton jej neunese. A pokud by unesl, stačí se opřít a neštěstí je hotovo.
Využijte státní podpory
Nová zelená úsporám je projekt, který může využít každý, kdo chce měnit, projektovat a stavět. Pro více informací, jak projekt realizovat a jak získat dotace, navštivte oficiální webové stránky.
K radiátorům pečlivě vybírejte doplňky
Odvzdušňovací šrouby jsou už součástí, ale termostatické ventily a hlavice musí být spolu kompaktibilní. Ventily a hlavice ne všech výrobců spolu spolupracují.

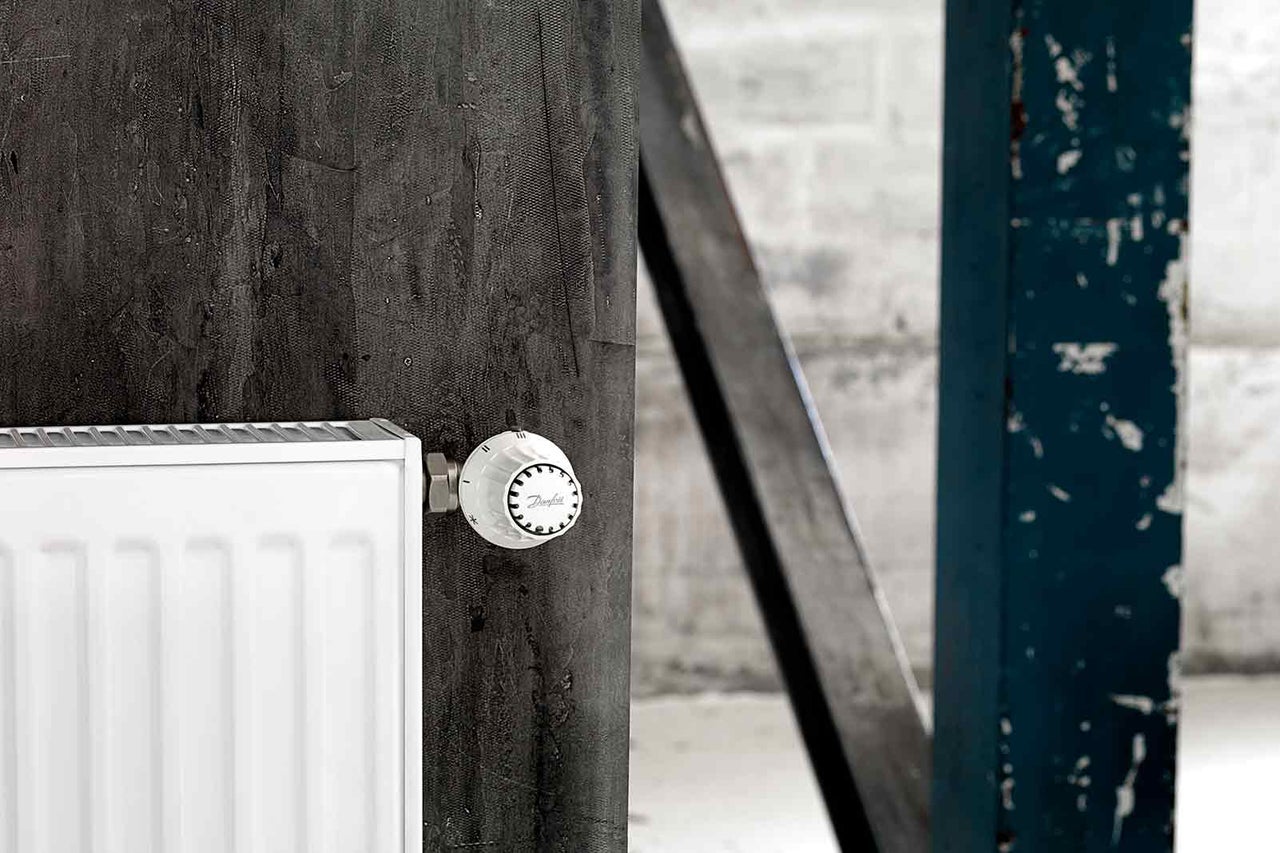

Termostatické hlavice jsou mechanické, nebo digitální. Na mechanické hlavici nastavujete průtok vody ventilem jen odhadem, v několika stupních. Na digitální hlavici se dá nastavit přesně požadovaná teplota a na některých i čas spuštění. Používání termostatické hlavice v místnosti s prostorovým termostatem může být kontraproduktivní. Tam ji, pokud možno, nastavte naplno.
K radiátorům lze zakoupit různé druhy věšáků, použitelných k sušení drobného prádla. Jako další doplněk můžete dokoupit odpařovač vody, aby vzduch ve vytápěné místnosti nebyl příliš suchý.
Topení není jen radiátor
Z kotle nebo výměníku je topné medium přiváděno měděným potrubím, a to může mít průměry 15,18 nebo i 22 mm podle velikosti a délky systému. Trubky se dají koupit v návinu až o délce 50 m a nebo v tyčové verzi. Pro pohledové trubky topení je lépe koupit tyčové provedení (délka 2,5 m). Ke trubkám potřebujete „fitinky“, to jsou kolínka s různými úhly, spojky,T kusy, přechodky na závit a záslepky.
Jako další je nutné nakoupit kulové ventily. Starší topné systémy používaly expanzní nádoby, dnes jsou do potrubí na nejvyšším bodě vloženy samočinné odvzdušňovací ventily, přes které je vytlačována většina vzduchu ze systému.
Trubky se k sobě letují nebo lisují. Na letování je třeba letovací hořák, pájka a pájecí pasta (se stříbrem nebo s olovem, dnes už i bezolovnaté). Když koupíte pájku se stříbrem, musí být pasta také se stříbrem. Když pájka s olovem, pasta také s olovem.
Trubky se nezakracují pilkou na kov, ale řezačkou na trubky (je použitelná pro několik průměrů). Před letováním se spojované části odmašťují brusnou tkaninou. Nepodlehněte hravé touze navlékat si fitinky na prsty. Prsty bývají mastné a spoj se pak špatně odmašťuje. Špatné odmaštění může způsobit netěsnost spoje, která se může projevit až po čase!
Na lisování jsou speciální kleště mechanické nebo i hydraulické. A fitinky k lisování jsou jiné než na letované spoje. Pro šroubové spoje potřebujete k jejich dotěsnění koudel, těsnicí niť a nebo těsnicí pastu. Málokterý spoj je s obyčejným fíbrovým těsnicím kroužkem. K připevnění trubek na zeď potřebujete speciální plastové konzolky různé podle průměrů trubek. K nim samozřejmě vruty a hmoždinky.
Základní péče o radiátory
Pokud máte vytápění na chatě a nechcete celý rok topit nebo budete trávit čas v místě, kde hrozí nebezpečí zamrznutí, nepoužívá se jako topné médium voda, ale speciální nemrznoucí směs. Tu můžete koupit buď již naředěnou nebo k doplňování jako koncentrát. V takovém případě musí mít systém i ventily na dopouštění této kapaliny.
Do starších topných systémů z ocelových trubek se nalévá inhibitor. To je kapalina, která brání zarezivění. Dřívější topné systémy fungovaly na principu samospádu a tepelné roztažnosti. Dnes topné médium prohánějí oběhová čerpadla.
Pokud topíte a radiátor je zpola studený, je třeba jej odvzdušnit. To bývá na začátku topné sezóny. Samospádný systém má odvzdušňovací šroub na nejvýše položeném radiátoru topné větve. Pokud bydlíte v nejvyšším patře poschoďového domu, jistě to znáte. Při použití oběhového čerpadla má odvzdušňovací šroub každý radiátor zvlášť.
K regulaci vytápění jsou používány prostorové termostaty drátové nebo bezdrátové. Od nejjednodušších až po dlouhodobě programovatelné. Některé lze ovládat přes mobilní aplikaci nebo pomocí sms.
