Stáhněte si katalog systémů odvodnění plochých střech TOPWET.

Topwet katalog

V případě novostaveb zvolte střešní nebo terasové vpusti v závislosti na odvodňované ploše.

Ako vybrať odvodňovací vpust

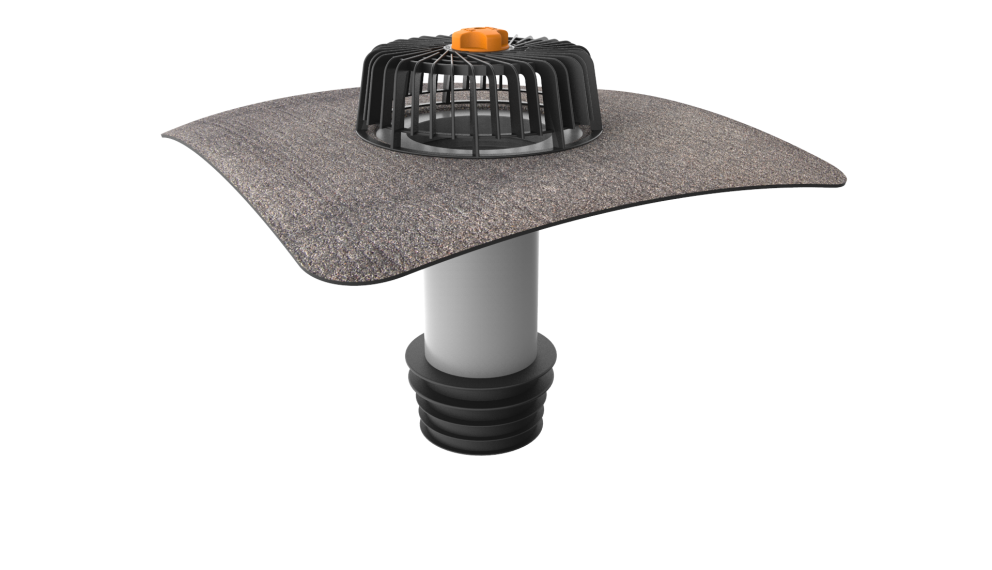

V případě rekonstrukcí zvolte sanační vpusti v závislosti na původním průměru potrubí.

Ako vybrať odvodňovací vpust

Platí pouze pro střešní a terasové vpusti

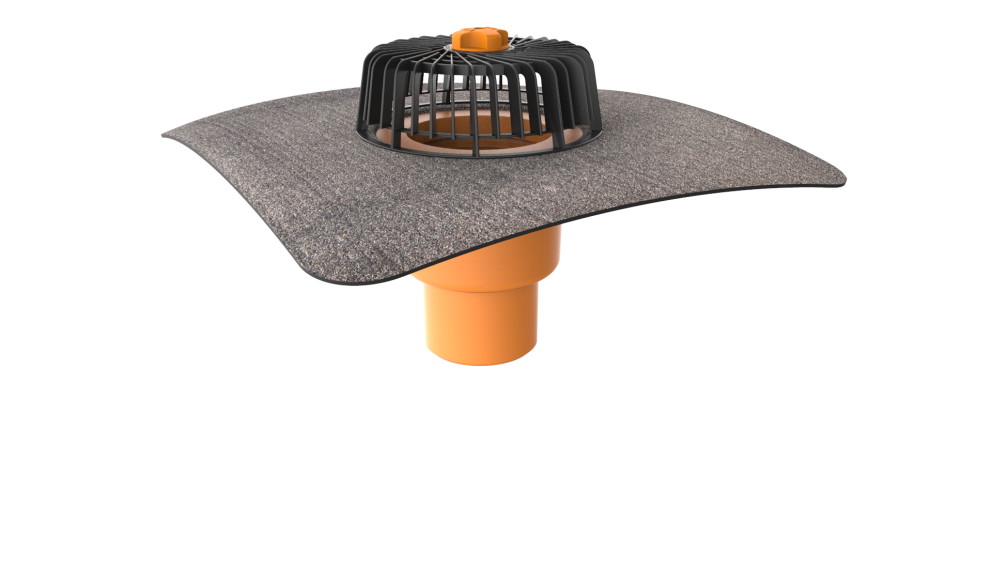

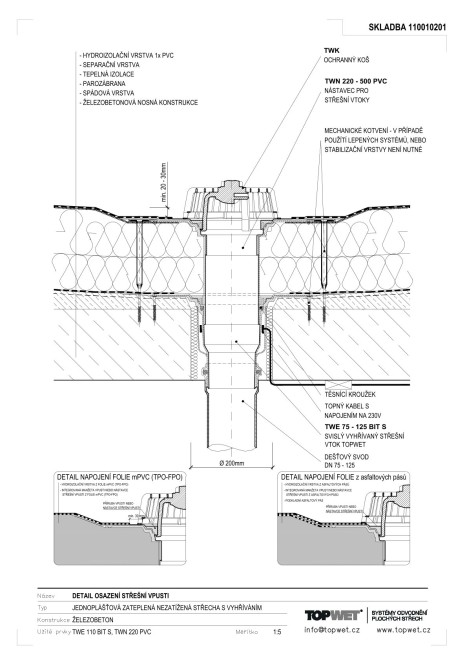

Vpust je umístěna v ose dešťového svodu.

Ako vybrať odvodňovací vpust
Ako vybrať odvodňovací vpust

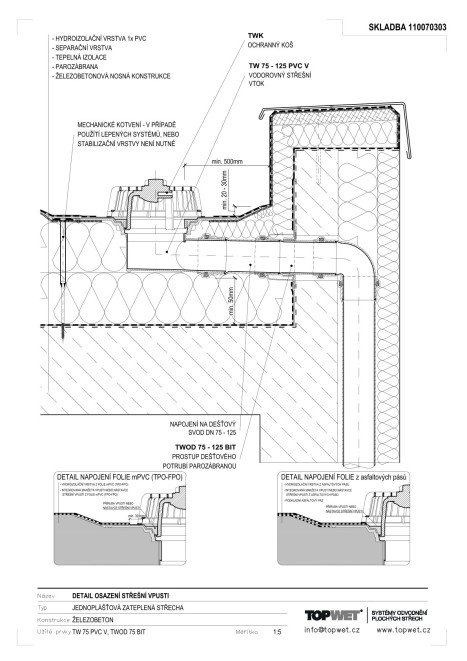

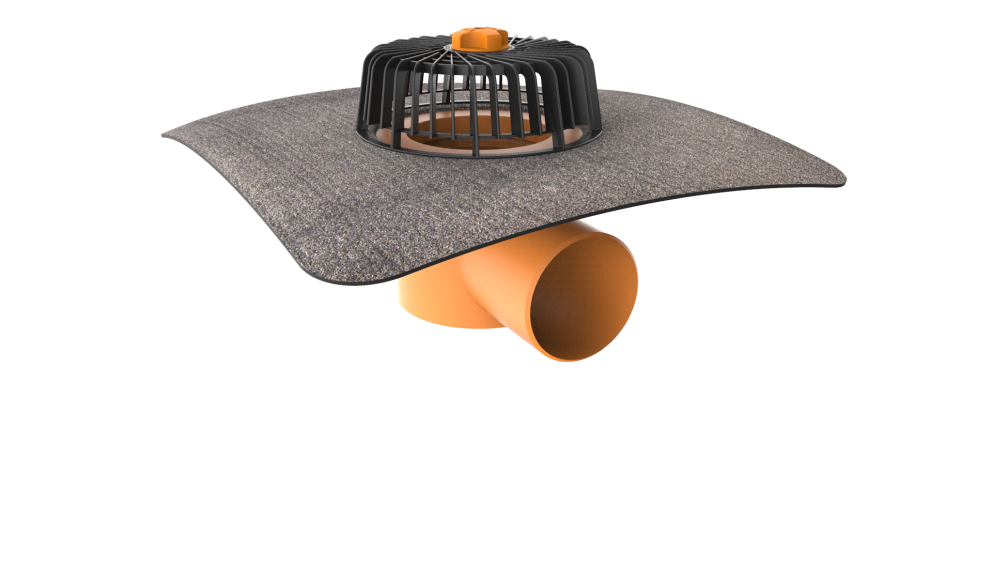

Vpust není umístěna v ose svodu, např. když je svod veden v tepelné izolaci, skrz atiku a ve fasádě.

Ako vybrať odvodňovací vpust
Ako vybrať odvodňovací vpust

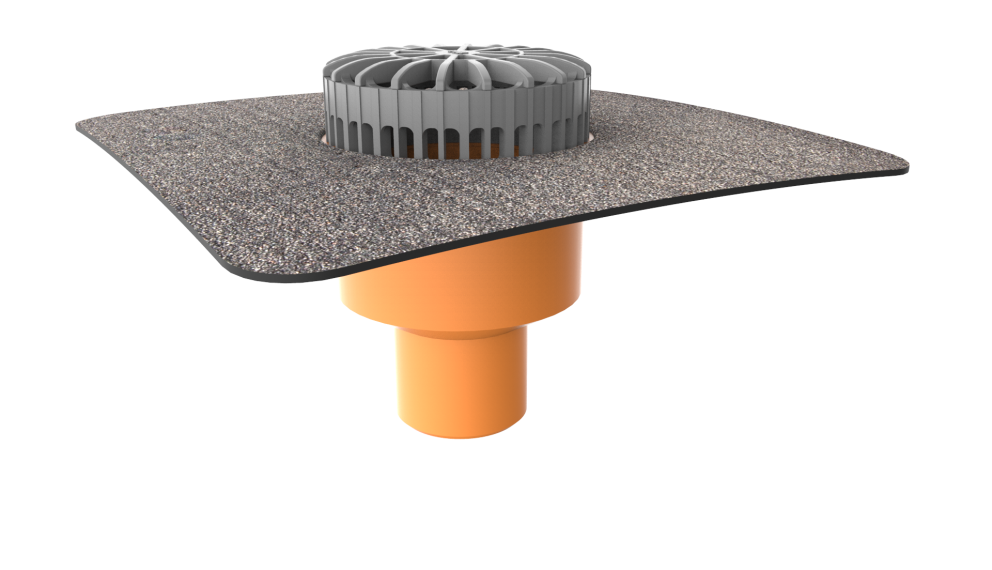

Zvolte v případě napojení manžety vpusti na hydroizolaci z asfaltových pásů.

Ako vybrať odvodňovací vpust

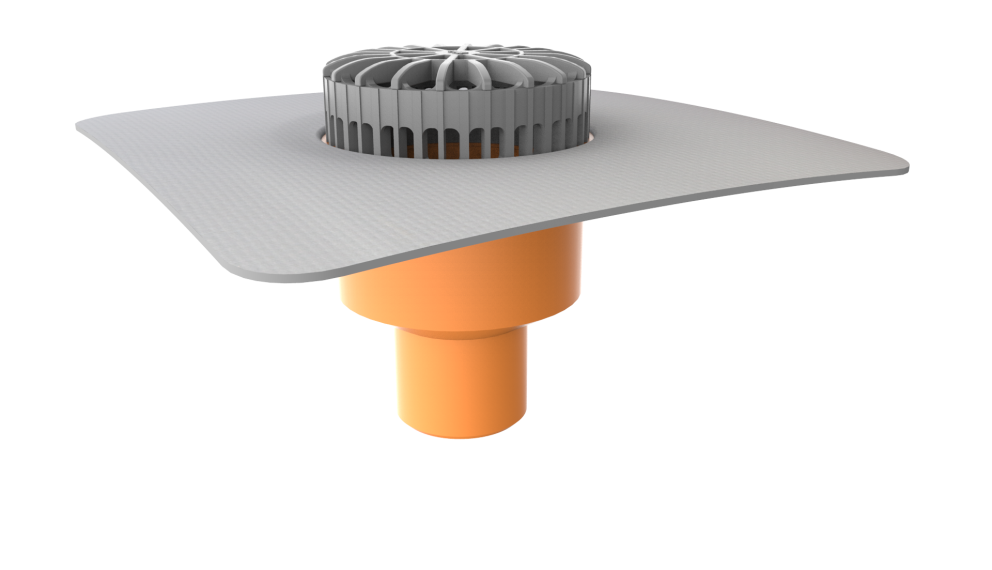

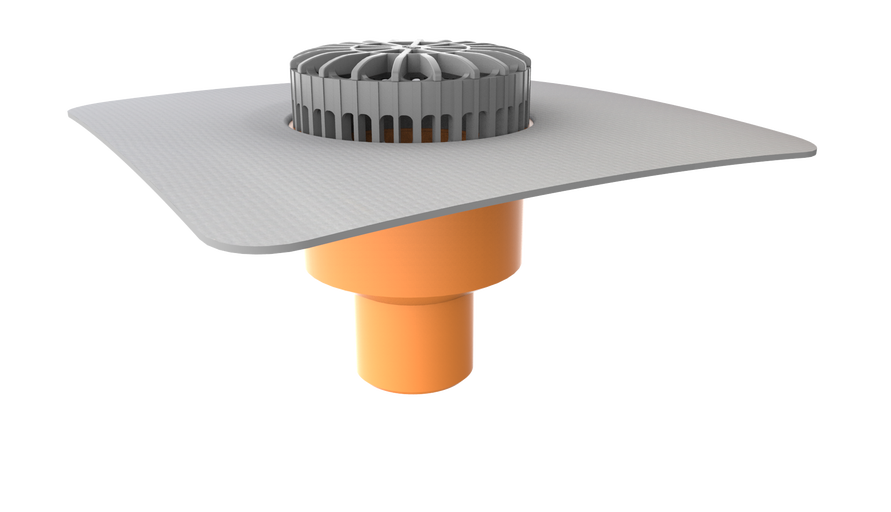

Zvolte v případě napojení manžety na hydroizolaci z PVC.

Ako vybrať odvodňovací vpust

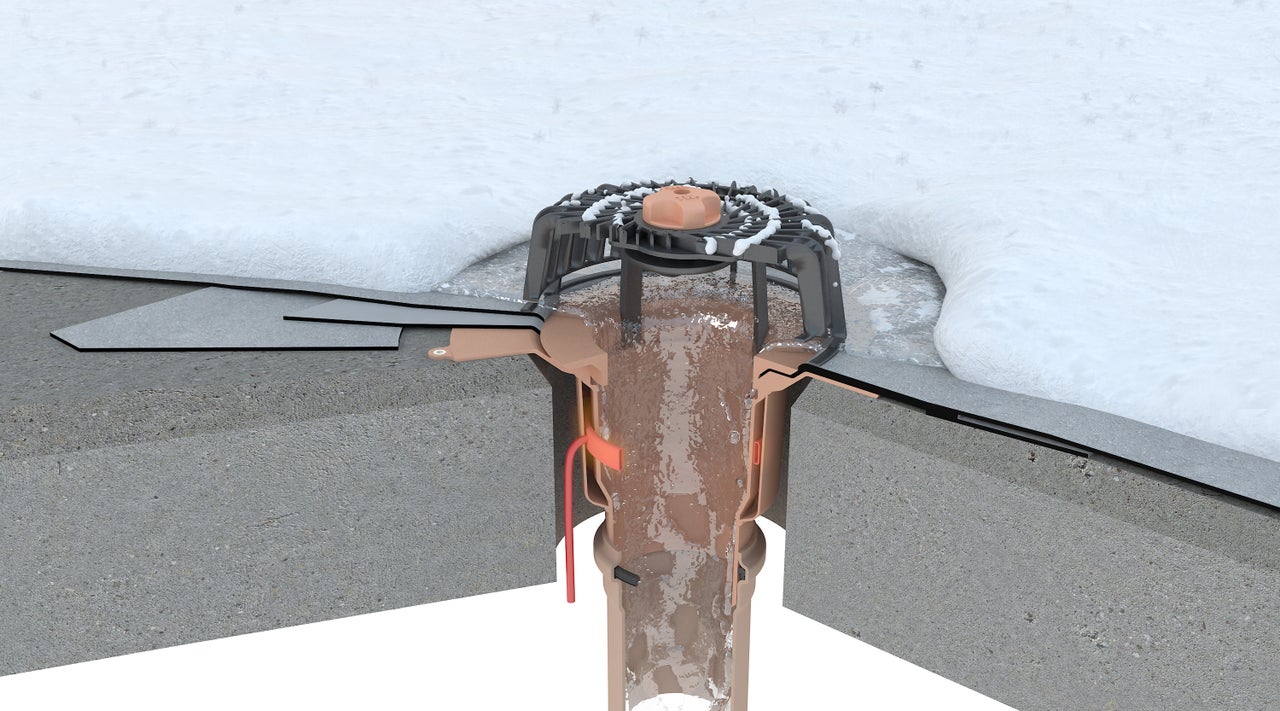

Zde je potřeba zohlednit několik faktorů:

Lokalita stavby

  • horské oblasti - s ohřevem
  • ostatní oblasti - dle uvážení

Provoz a technologie v místech pod vtokem

  • interiér, vyhřívaný - dle uvážení
  • exteriér, nevyhřívaný - s ohřevem

Napojení vpusti

  • na samostatnou kanalizaci - s ohřevem
  • na jednotnou kanalizaci - dle uvážení

Je třeba výpočet dle ČSN 75 6760, případně orientačně dle tabulek č. 1 a č. 2.

Tabulka č. 1

Střešní vpusti TW

Název výrobku TOPWET Typ odvodnění Rozměr (DN) Doporučená návrhová kapacita průtoku naměřena dle ČSN 1253-1:2016
)*
Přepočet doporučené návrhové kapacity na plochu střechy )**
TW(E) 75 S svislé DN 70 5.1 l/s (35 mm) 170 m2
TW(E) 110 S svislé DN 100 8.5 l/s (45 mm) 283 m2
TW(E) 125 S svislé DN 125 11.2 l/s (55 mm) 373 m2
TW(E) 160 S XL svislé DN 150 12.2 l/s (55 mm) 406 m2
TW(E) 75 V vodorovné DN 70 4.0 l/s (35 mm) 133 m2
TW(E) 110 V vodorovné DN 100 7.5 l/s (45 mm) 250 m2
TW(E) 125 V vodorovné DN 125 9.1 l/s (55 mm) 303 m2

Tabulka č. 2

Terasové vpusti TWT

Název výrobku TOPWET Typ odvodnění Rozměr (DN) Doporučená návrhová kapacita průtoku naměřena dle ČSN 1253-1:2016
)*
Přepočet doporučené návrhové kapacity na plochu střechy )**
TWT(E) 75 S svislé DN 70 3.9 l/s (35 mm) 130 m2
TWT(E) 110 S svislé DN 100 7.0 l/s (45 mm) 233 m2
TWT(E) 125 S svislé DN 125 10.0 l/s (55 mm) 333 m2
TWT(E) 50 V svislé DN 50 1.8 l/s (35 mm) 60 m2
TWT(E) 75 V vodorovné DN 70 3.8 l/s (35 mm) 126 m2
TWT(E) 110 V vodorovné DN 100 4.2 l/s (45 mm) 140 m2
TWT(E) 125 V vodorovné DN 125 7.7 l/s (55 mm) 256 m2

Dle průměru stávajícího potrubí se zvolí adekvátní dimenze, dle tabulky č. 3.

Např. při průměru stávajícího potrubí 110 mm se zvolí vpust DN104, která je určena k napojení do potrubí průměru v rozmezí 109 – 116 mm.

Tabulka č. 3

Typ K napojení do potrubí průměru
TW SAN 50 BIT 54-72 mm
TW SAN 63 BIT 67-82 mm
TW SAN 75 BIT 79-102 mm
TW SAN 90 BIT 99-106 mm
TW SAN 104 BIT 109-116 mm
TW SAN 110 BIT 116-129 mm
TW SAN 125 BIT 144-154 mm
TW SAN 140 BIT 154-186 mm
TW SAN 160 XL BIT 186-200 mm
