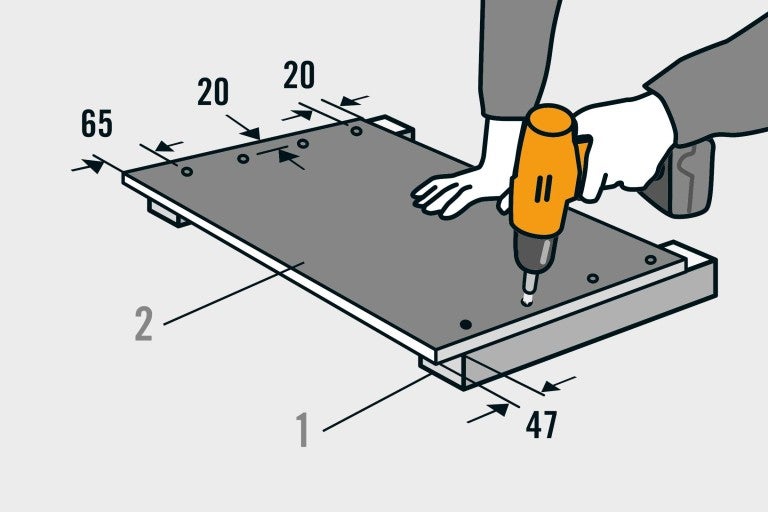

Nejprve sestavte dva boční panely. Vyvrtejte do obou panelů (2) na každé úzké straně 4 otvory pro šrouby o Ø 4 mm a se vzdáleností od okraje krátkých stran 20 mm; vzdálenosti od okraje dlouhých stran jsou 65 mm na jedné straně a 25 mm na druhé straně. První desku (2) položte na rovnou vnější stranu a s posunem 47 mm na rovnou stranu prvních dvou hranolů (1). Přišroubujte panel k hranolům pomocí šroubů se zápustnou hlavou 4,0x30 mm. Totéž proveďte s druhým panelem (2) a zbývajícími dvěma hranoly (1).
Návod
Jak vyrobit garáž pro robotickou sekačku
Aby byla vaše robotická sekačka chráněna před povětrnostními vlivy a mohla čekat na další úkol, postavte jí garáž pro robotickou sekačku. Ukážeme vám krok za krokem, jak na to.
1
1-2
Robotické sekačkyK sortimentu
Materiál
Stavební dřevo
Zahradní hadice
Jezírkové fólie
Lamino desky
Spojky, přípojky a zahradní ventily
Vruty univerzální zapuštěná hlava
Spony do sponkovaček
Lepidla montážní
Připojení spotřebičů na odpad
Nářadí
Nářadí
Frézy, rašple, záhlubníky
Nářadí pro obkladače
Bity a držáky
Kapovací a pokosové pily
Japonská pila Ryoba Heckenrose 250 mm
Kotoučové pily
Vrtáky
Nože
Příprava
- Garáž pro robotickou sekačku má robustní kryt z hranolů a desek. Na horní straně jsou namontovány kosočtvercové pásy jako obklad. Střecha garáže je vyložena fólií z jezírka a stává se zároveň květináčem na rostliny. Odvodnění zabraňuje zamokření kořenů rostlin.
- Panely se nejsnáze řežou ruční kotoučovou pilou s vodicí lištou. Dřevo a kosočtvercové pásy se nařežou na správnou délku příčnou pilou. Předvrtejte a zahlubte šroubové spoje, aby hlavy šroubů později nevyčnívaly.
- Před montáží natřete nařezané hranoly přípravkem na ochranu proti povětrnostním vlivům a UV záření.
Vejde se vaše robotická sekačka do této garáže?
Konstrukce této garáže pro robotické sekačky musí odpovídat typu a velikosti vaší robotické sekačky. Garáž v této podobě není vhodná pro robotické sekačky, které parkují do stran.
Měli byste také zkontrolovat rozměry uvedené v tomto montážním návodu, aby se robotická sekačka a její nabíjecí stanice pohodlně vešly do garáže pro robotickou sekačku.
Při pokládání ohraničujícího drátu dbejte na to, aby se robotická sekačka při parkování nedotýkala garáže.

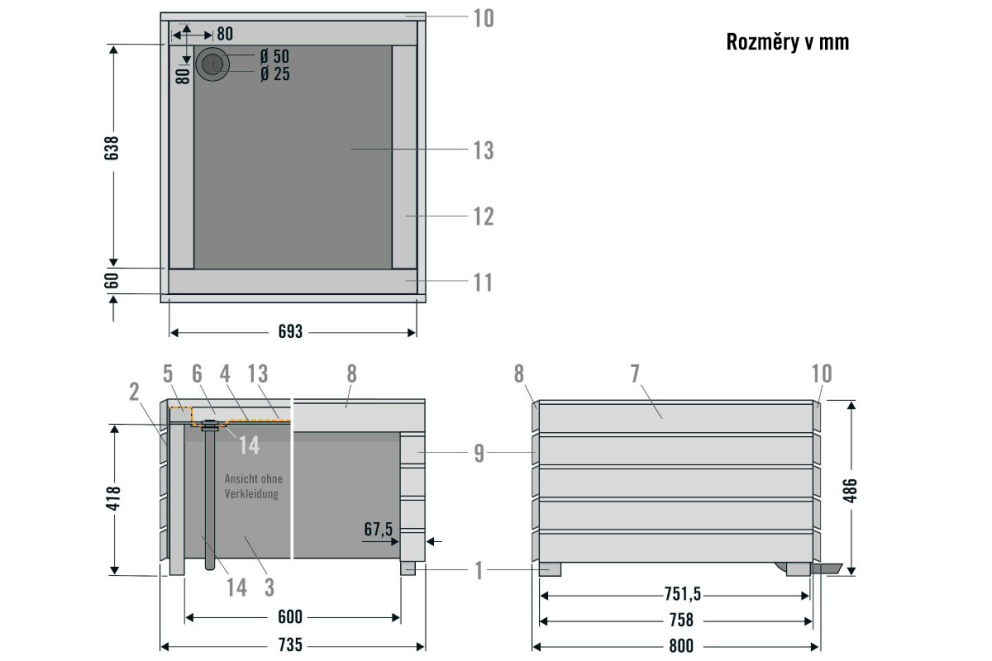

| Počet kusů | Materiál |
|---|---|
| 4 | Dřevěné hranoly 40x60x418 mm |
| 2 | Překližková deska 8x751,5x418 mm |
| 1 | Překližková deska 8x722x418 mm |
| 1 | Překližková deska 8x751,5x680 mm |
| 2 | Dřevěné hranoly 40x60x751,5 mm |
| 2 | Dřevěné hranoly 40x60x560 mm |
| 10 | Prkno 21x68x758 mm |
| 1 | Prkno 21x68x735 mm |
| 8 | Prkno 21x68x67,5 mm |
| 6 | Prkno 21x68x735 mm |
| 2 | Prkno 21x60x693 mm |
| 2 | Prkno 21x60x638 mm |
| 1 | Jezírková fólie 0,5x1000x1000 mm (*Dokončovací řez při montáži) |
| 1 | Překližka 8x100x100 mm |
Jak postavit garáž pro robotickou sekačku
Stavba bočních stěn garáže pro robotické sekačky
01
Vyvrtejte vypouštěcí otvor a namontujte střechu
02

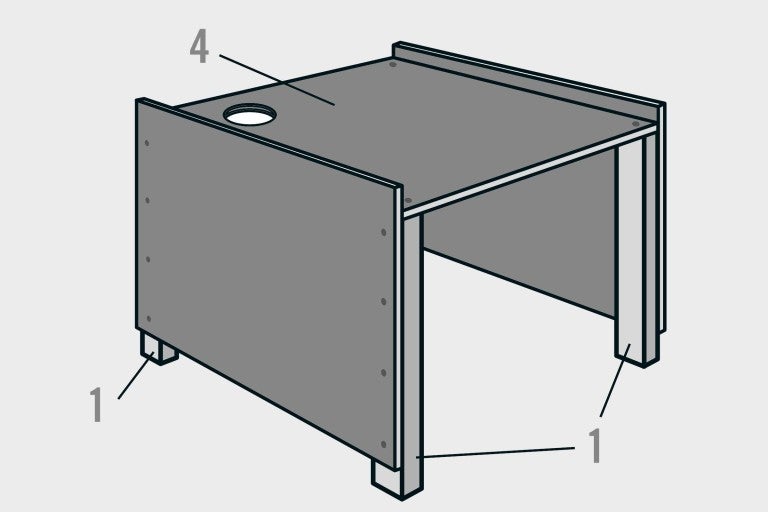

Odtok vody bude později namontován na panelu (4). Do panelu vyvrtejte odtokový otvor Ø 50 mm ve vzdálenosti 80 mm od každého ze dvou vnějších okrajů. Poté předvrtejte otvory pro šrouby Ø 4 mm ve vzdálenosti 20 mm od každého z vnějších okrajů.
Hotové boční stěny postavte s pomocníkem. Vyrovnejte desku (4) do jedné roviny s hraněnými trámy (1) po celém obvodu. Přišroubujte desku k hranolům pomocí šroubů se zápustnou hlavou 4,0x30 mm.
Montáž zadní stěny garáže pro robotické sekačky
03
Nyní namontujte zadní stěnu skříně (3). Vyvrtejte čtyři otvory pro šrouby vpravo a vlevo o průměru 4 mm a vzdálenosti 26 mm od vnějšího okraje. Přišroubujte zadní stěnu k hranolům (1) zezadu pomocí šroubů se zápustnou hlavou 4,0x30 mm.
Lepení hranolů a řezání
04

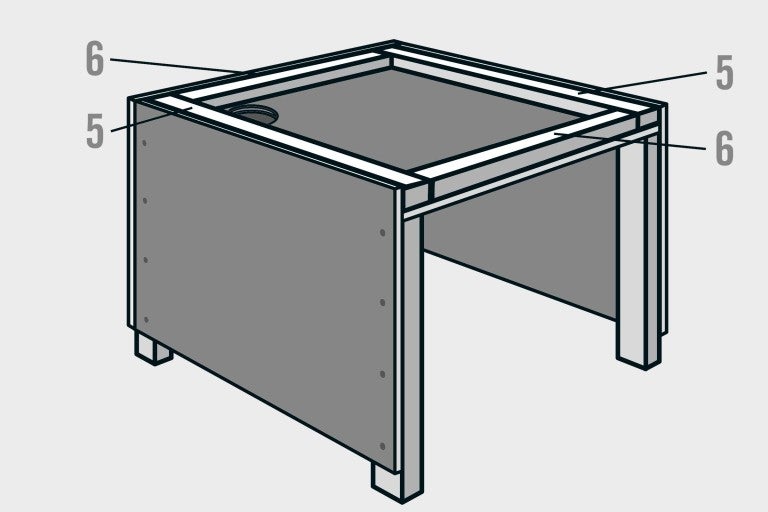

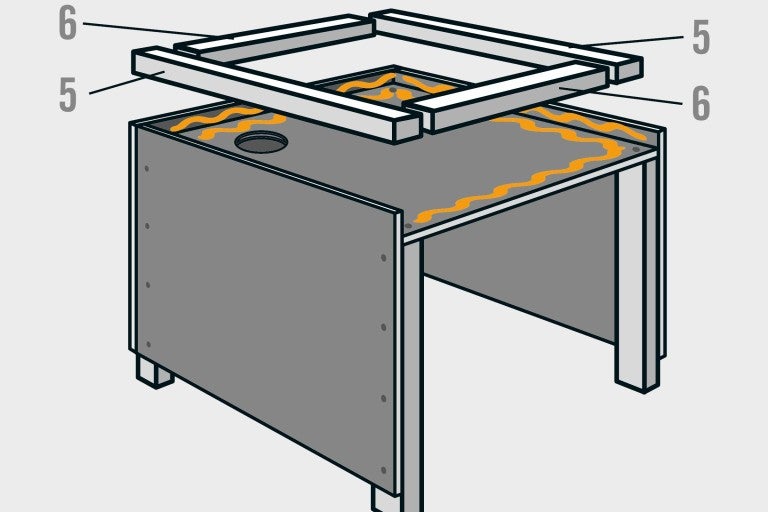

Přilepte dřevěný rám (5) a (6) k desce (4) a bočním stěnám (2) - použijte montážní lepidlo odolné proti vodě a UV záření pro venkovní použití. Postupujte podle pokynů pro aplikaci a dobu vytvrzování uvedených v datovém listu lepidla.
Nechte lepidlo vytvrdnout. Mezitím lze nařezat laťky pro zakrytí bočních stěn (nejsou zobrazeny). Lišty (7) obou bočních stěn jsou stejně dlouhé. Lišty (8) a (9) na přední straně a lišty (10) na zadní straně kryjí lišty bočních stěn.
Alternativně lze latě zkosit, tj. seříznout pod úhlem 45° a spojit je k sobě. U této techniky spojování se délky jednotlivých latí přizpůsobují typu montáže: Šířka vnější stěny = délka kratší strany latě.
05

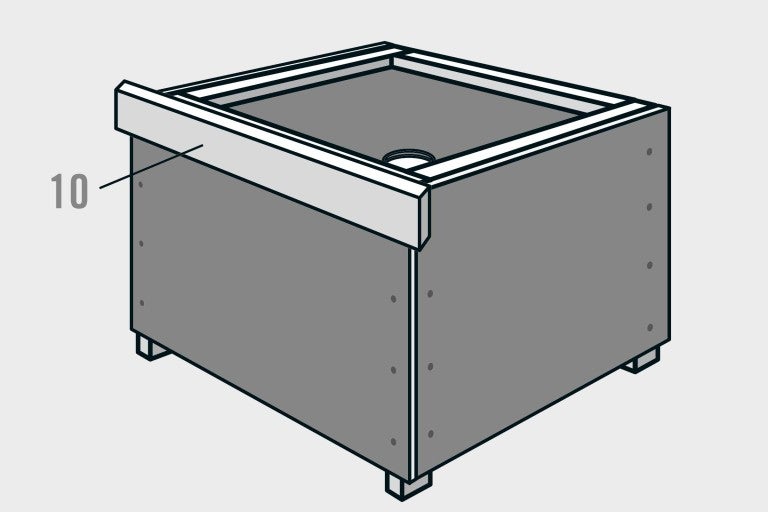

Jsou všechny díly (7-10) nařezané na požadovanou velikost? Poté přilepte první pásek (10) na zadní stěnu, počínaje horní částí - pásek vyčnívá 21 mm na obou stranách a nahoře. Horní přesah je nutný, protože za něj budou později vloženy latě této tloušťky. Lepidlo nechte nejméně dvě hodiny tvrdnout, pak se dosáhne počáteční pevnosti.
06

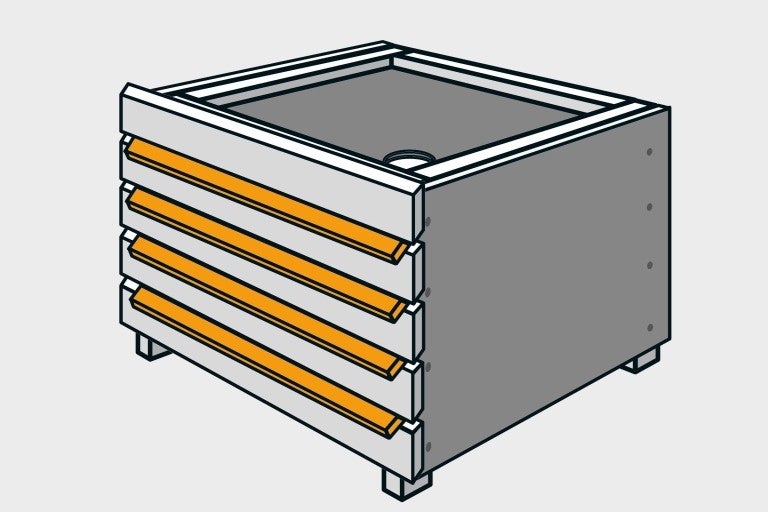

Lišty se vždy montují s jednou roztečí lišt. K sestavení pěti pásů potřebujete čtyři distanční podložky. Z MDF desky o tloušťce 9 mm vyřízněte distanční podložky o rozměrech 690x40 mm.
07
Nyní přilepte zbývající čtyři prkna (10) na zadní stěnu - mezi nimi je jeden distanční prvek. Tímto způsobem získáte rovný povrch bez větší námahy. Lepidlo nechte vytvrdnout, dokud nedosáhne počáteční pevnosti a proužky se již nebudou moci pohybovat. Teprve poté vyjměte distanční podložky.
Zakrytí bočních stěn garáže
08
Obě boční stěny zakryjte prkénky (7) podle stejného principu: s přesahem 21 mm nahoře, vpředu v jedné rovině s čelem skříně a na tupo s lištami zadní stěny (10).
09
Vpředu namontujte horní prkno (8) - zakrývá boční lišty (7) na obou stranách a nahoře s nimi lícuje. Po pevném nalepení tohoto pásu jsou oba pásy vedle vjezdu do garáže zakryty. Krátká dřevěná prkna (9) přilepte v řadách pomocí distančních prvků, z vnější strany v jedné rovině s bočními proužky (7). Poté nechte lepidlo vytvrdnout.
10

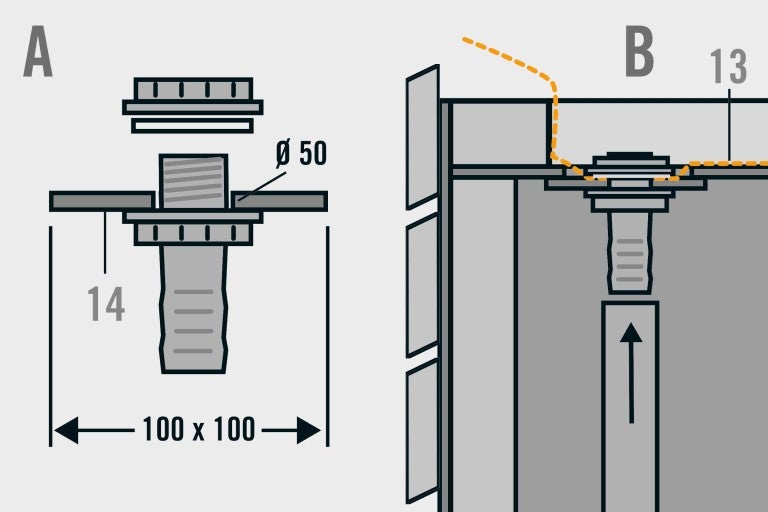

A) Vyřízněte dřevěnou desku (14) o rozměrech 100x100 mm a vyvrtejte do jejího středu otvor o průměru 25 mm. Vložte hadicovou spojku do otvoru stranou se závitem dolů.
B) Dřevěnou desku (14) přilepte zespodu k desce (4) montážním lepidlem tak, aby se hadicová spojka se závitem nacházela uprostřed otvoru v desce (4). Než lepidlo ztuhne, konektor opět vyjměte.
11

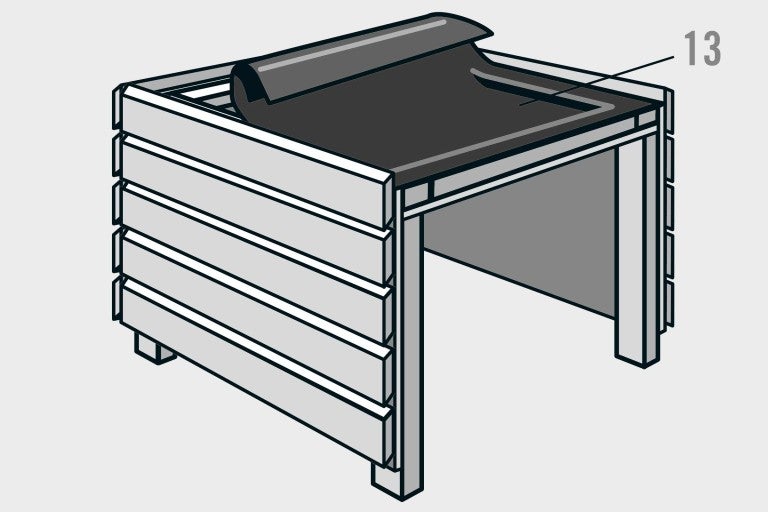

Uřízněte jezírkovou fólii (13) tak, aby ji bylo možné umístit do výklenku a na stranu nad latě (5) a (6). Fólii připevněte k lištám sešívačkou. Poté nožem odřízněte přebytečnou část a křížovým řezem vyřízněte ve fólii otvor pro odtok vody.
Nyní našroubujte hadicovou spojku zespodu. Připevněte kus zahradní hadice s hadicovou svorkou zespodu k hadicovému nástavci a utáhněte hadicovou svorku rukou. Hadici (později) veďte vzadu směrem ven.
12

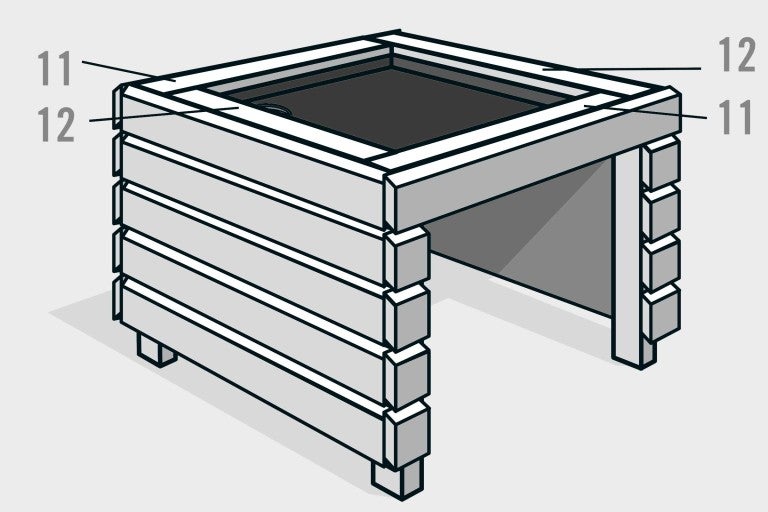

Nakonec zakryjte okraj fólie rámečkem z proužků. Za tímto účelem odřízněte šikmé hrany pásů stolní pilou - použijte posuvnou tyč. Poté jsou pásy stále široké 60 mm. Proužky přilepte na vnitřní stranu vyčnívajících kosočtverců.

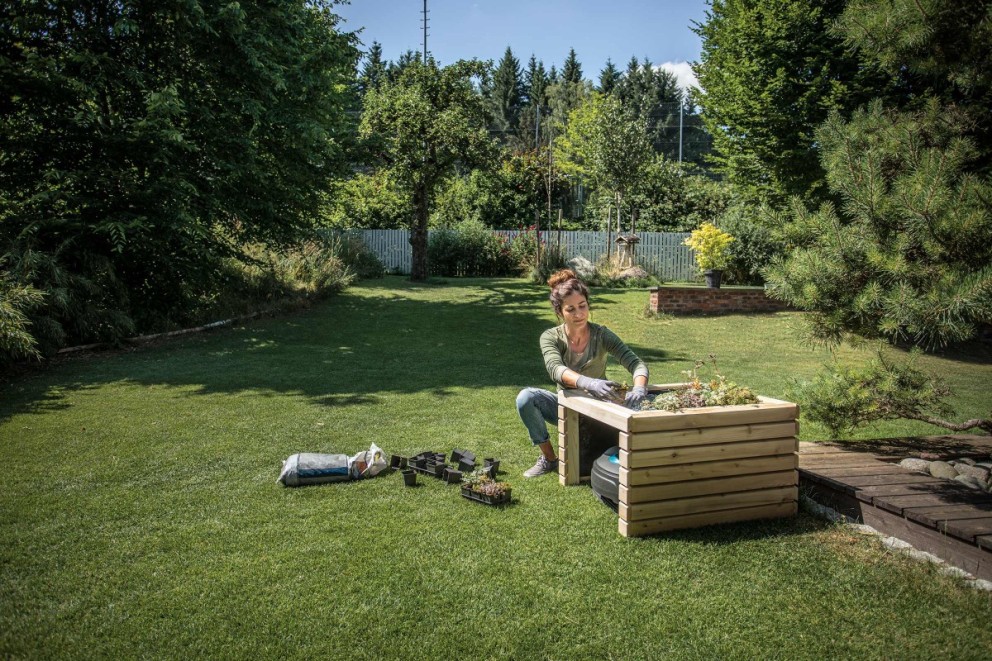

Střechu garáže pak můžete osadit štěrkem a snadno udržovatelnými skalničkami.
