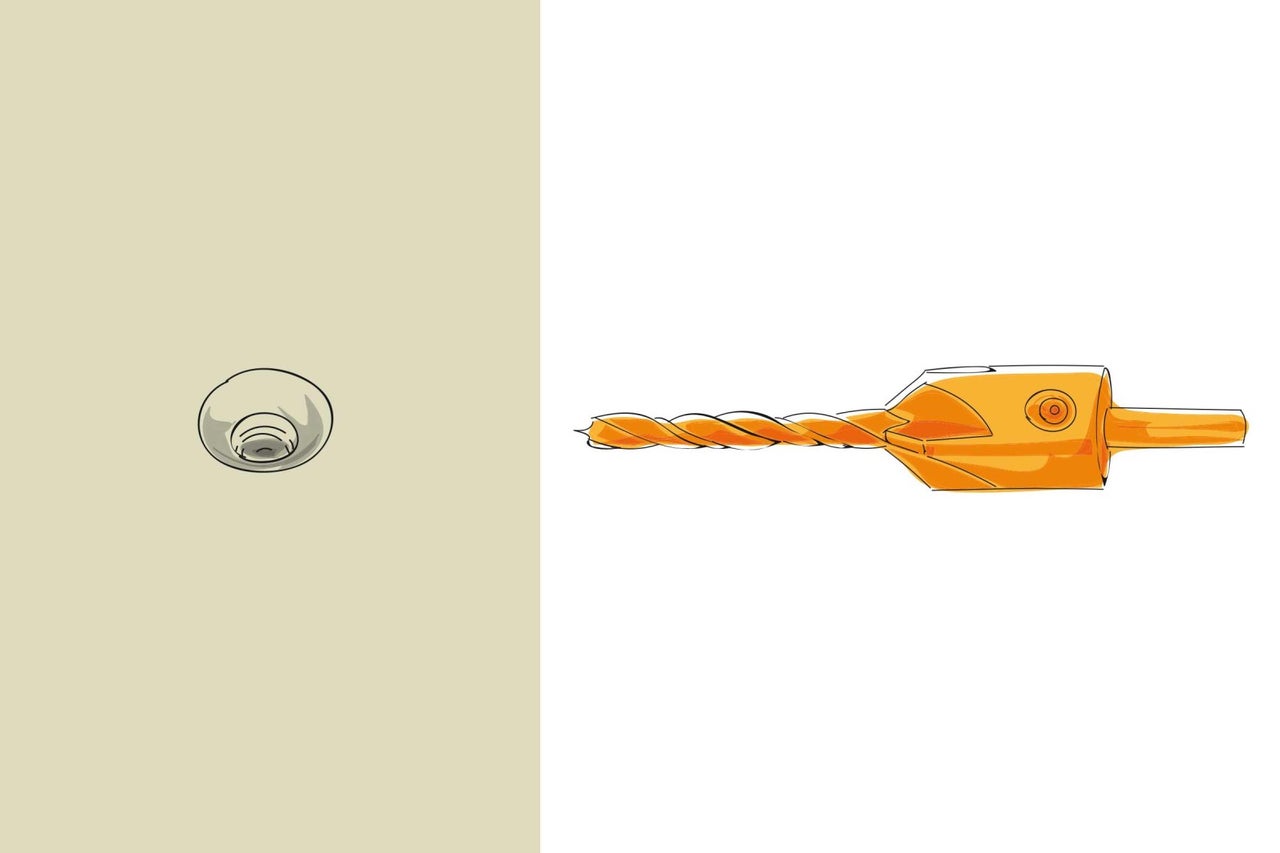

Na předvrtání se doporučuje „vrták se záhlubníkem“. Tím vznikne na horním konci vyvrtaného otvoru kužel, který bude vytvářet místo pro hlavičku šroubu. Díky tomu nebude hlavička šroubu vyčnívat a zabrání se vzniku trhlin ve dřevě.
Návod
Buildify - Jak vyrobit komodu Wladimir
Přemýšlíte, kam vystavit knížky, časopisy, vinylky a další poklady, které si zaslouží nějaký originální úložný prostor? Vyrobte si podle našeho návodu ze světa Buildify komodu, která dostala název Wladimir.
Montáž nábytkuK sortimentu
Na tento projekt budete potřebovat
Materiál
Nářadí
Materiál a nářadí do detailu
Materiál
- 40 x univerzální šroub s torx zápustnou hlavou 4,0 x 35 mm
- 8 x univerzální šroub s torx zápustnou hlavou 5,0 x 30 mm
- Zkrátitelná lišta překližka přímořská borovice (18 mm)
- Traverzy: 2 kusy po 100 x 1300 mm
- Podkladní deska: 1 kus po 200 x 1300 mm
- Mezilehlé stěny: 3 kusy po 384 x 432 mm
- Svrchní deska: 1 kus po 358 x 1950 mm
- Zkrátitelná lišta slepovaná lepenka bříza bílá (18 mm)
- Nohy: 2 kusy po 140 x 384 mm
- Dno a svrchní kryt: 2 kusy po 420 x 2100 mm
- Čela: 4 kusy po 420 x 450 mm
- Mezilehlé dno: 1 kus po 384 x 900 mm
- Obdélníková lišta: borovice neopracovaná 2 kusy po 13,5 x 60 x 1950 mm
Krok za krokem
Upozornění

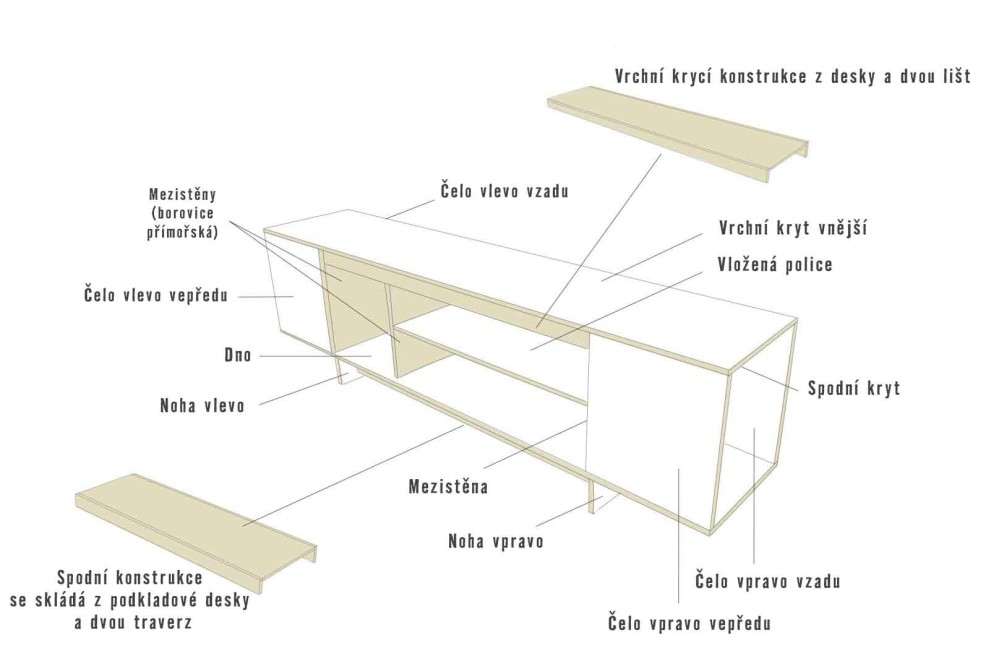

Zvenku nejsou na komodě vidět žádné otvory k vyvrtání / šroubové spoje. Uvnitř komody se proto ukrývá „spodní konstrukce“ a „svrchní krycí konstrukce“, ke kterým se přišroubuje zespod, resp. zevnitř bílá slepovaná lepenka.
01
02

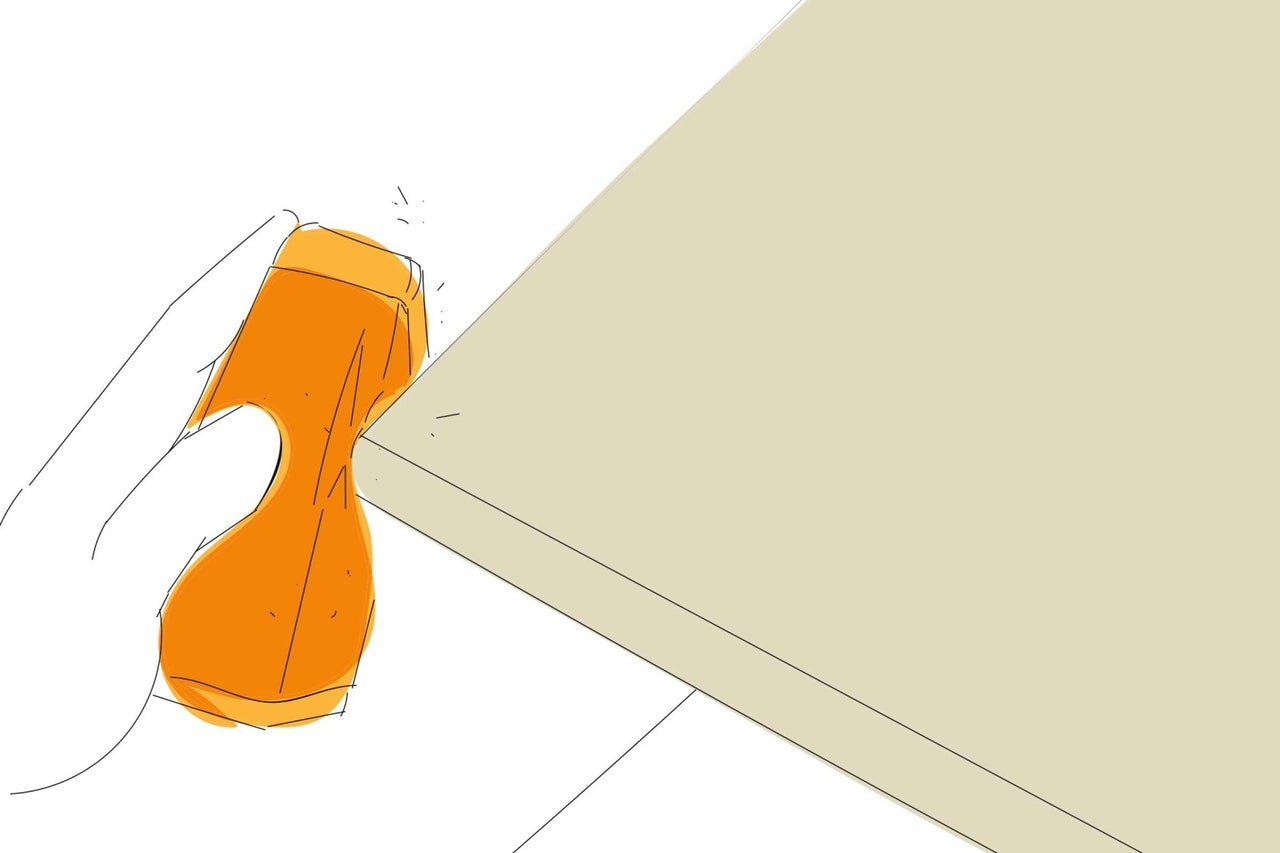

Omotejte kus brusného papíru na dřevěný špalík a bruste řezné hrany, dokud se nevyhladí všechna drsná místa.
03

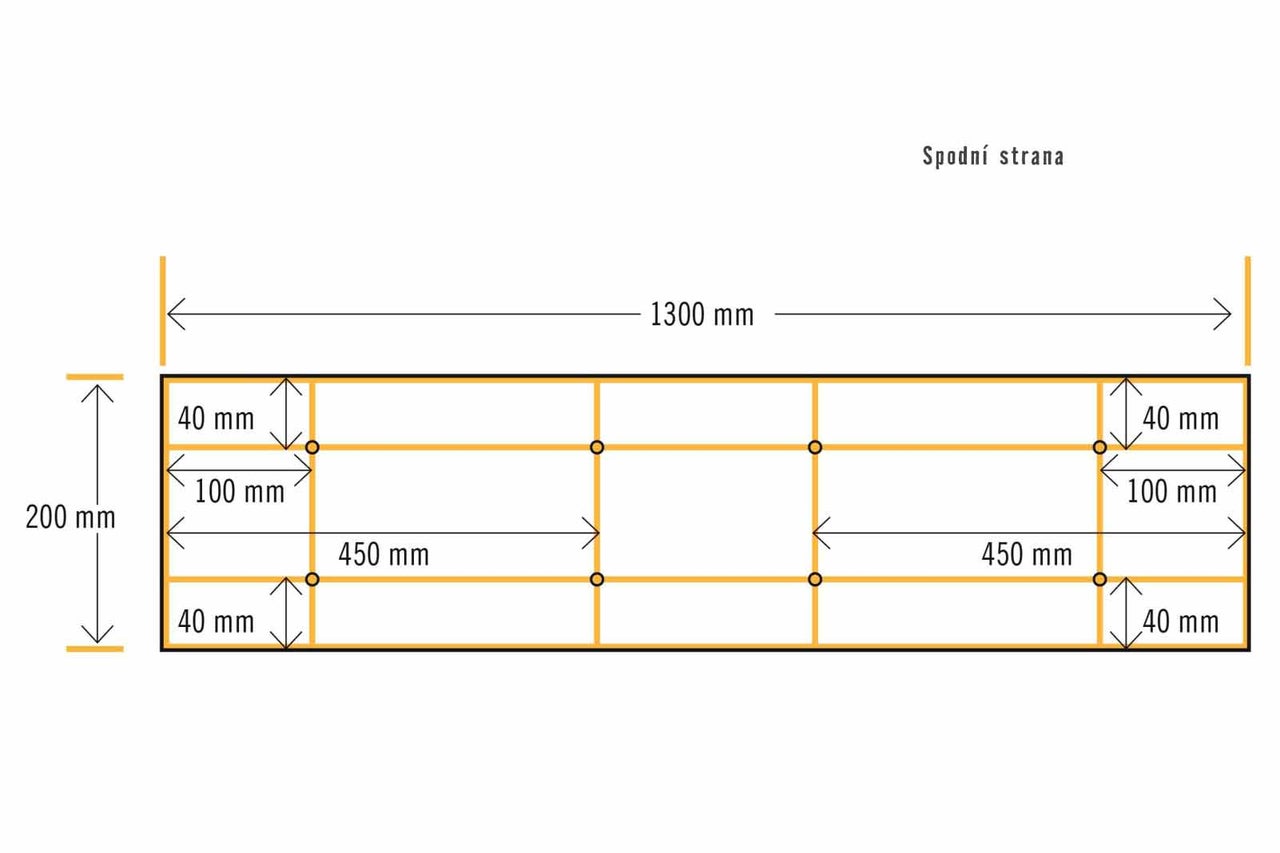

Do podkladní desky vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete podkladní desku ke dnu.
04

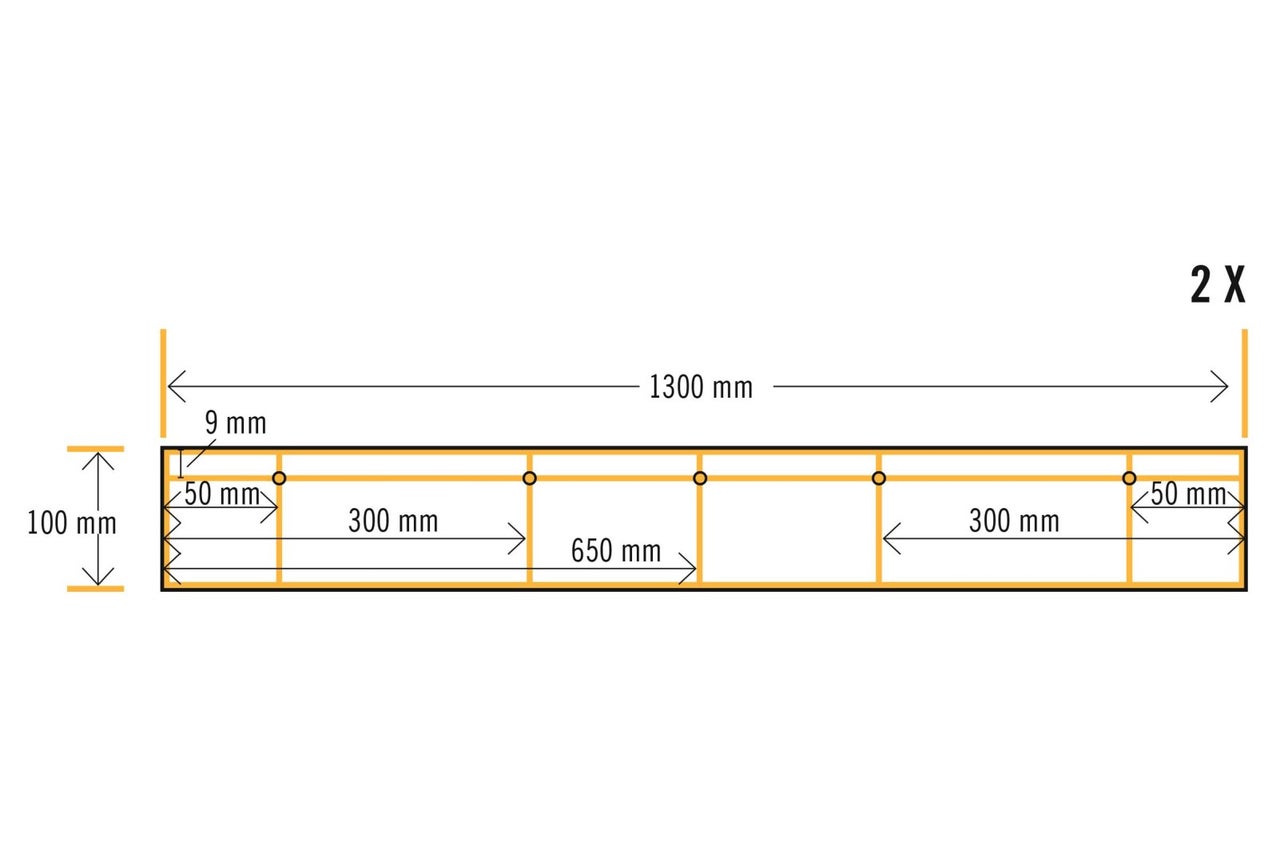

Do traverz vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete tyto traverzy k podkladní desce. Obě traverzy lze položit na sebe a vyvrtat do nich otvory najednou – to ušetří další vyznačování otvorů. Otvory spodní traverzy následně zahlubte samostatně.
05
Přišroubujte podkladní desku vždy pěti šrouby (4,0 x 35 mm) k traverzám.
06

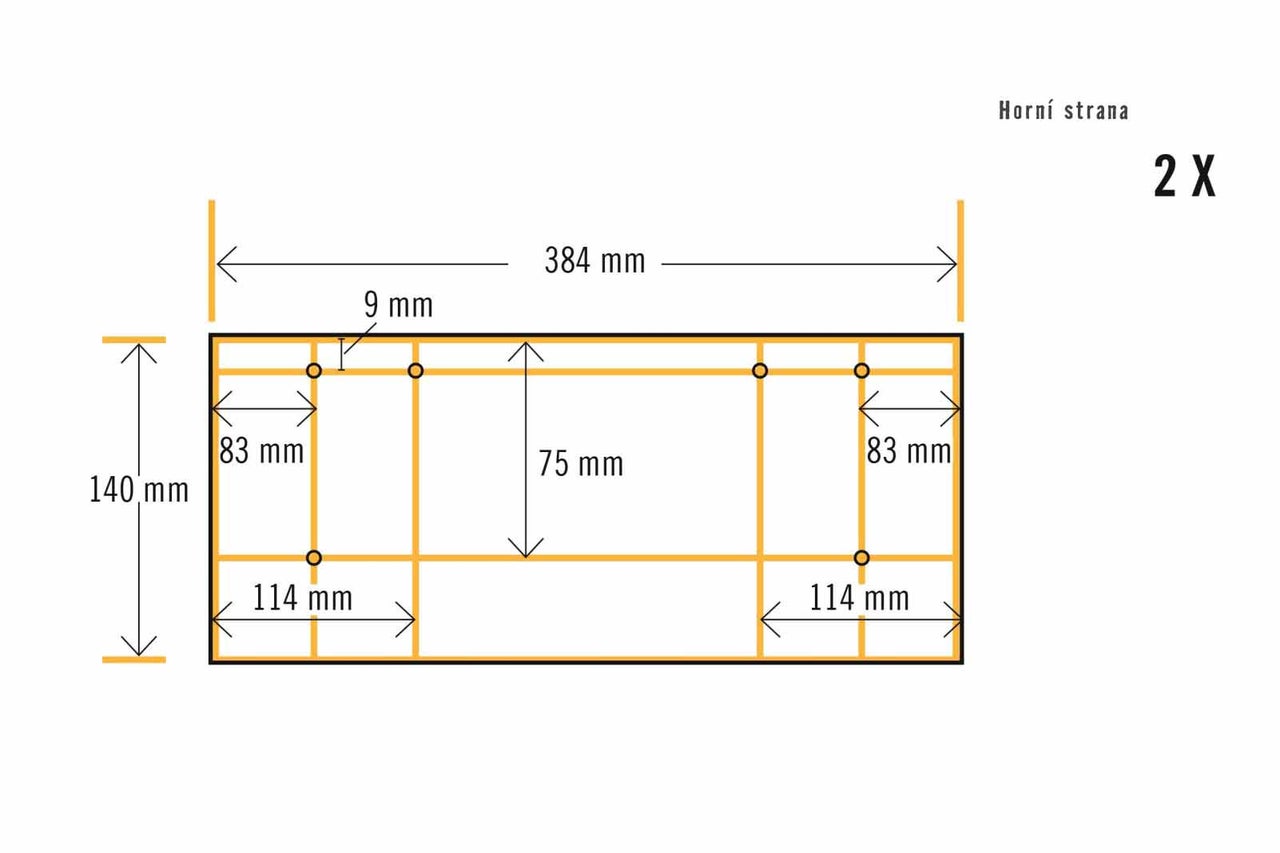

Do noh vyvrtejte a zahlubte otvory shora podle náčrtku pomocí vrtáku se záhlubníkem. Obě nohy lze položit na sebe a vyvrtat do nich otvory najednou – to ušetří další vyznačování otvorů. Otvory spodní nohy následně zahlubte shora samostatně.
07
Přišroubujte nohy vždy šesti šrouby (4,0 x 35 mm) ke spodní konstrukci.
08

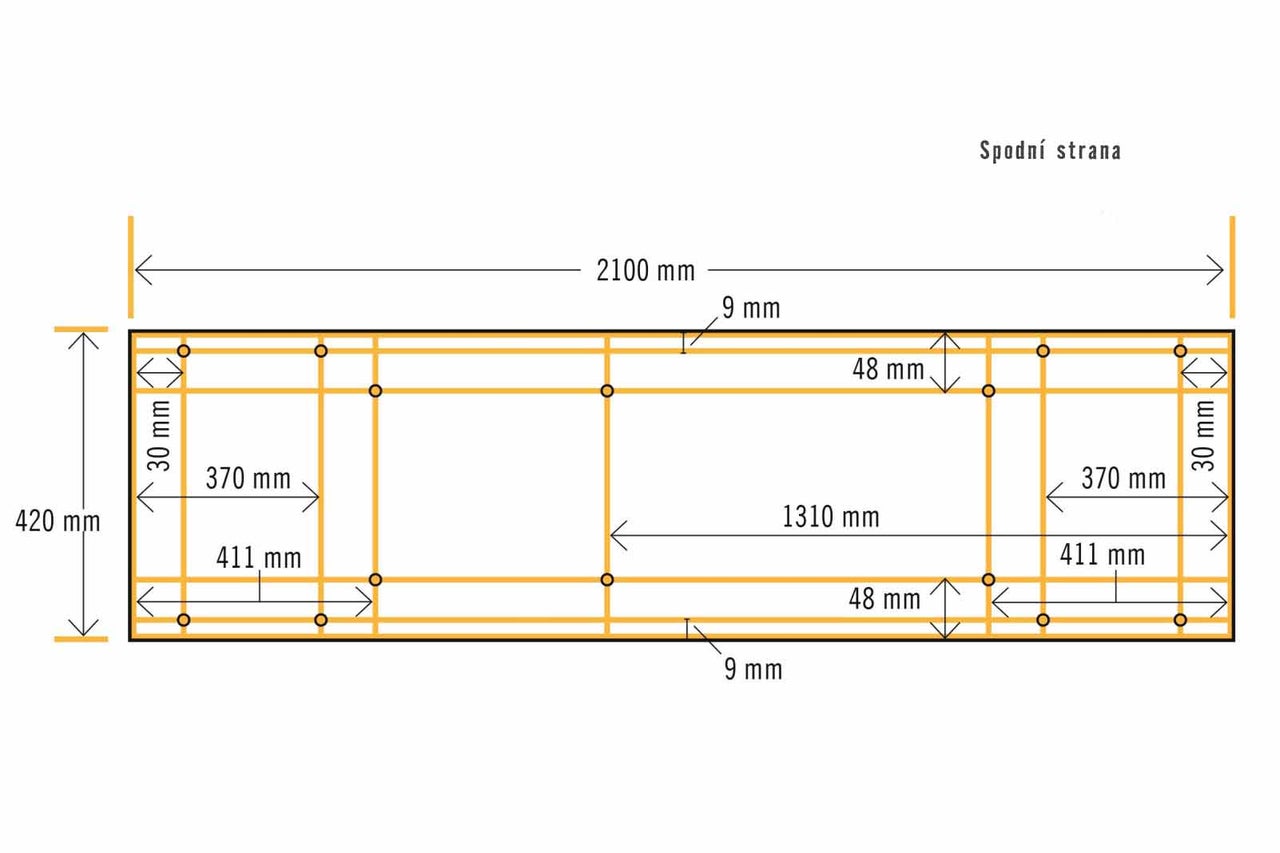

Do dna vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete dno k mezilehlým stěnám a čelům.
09

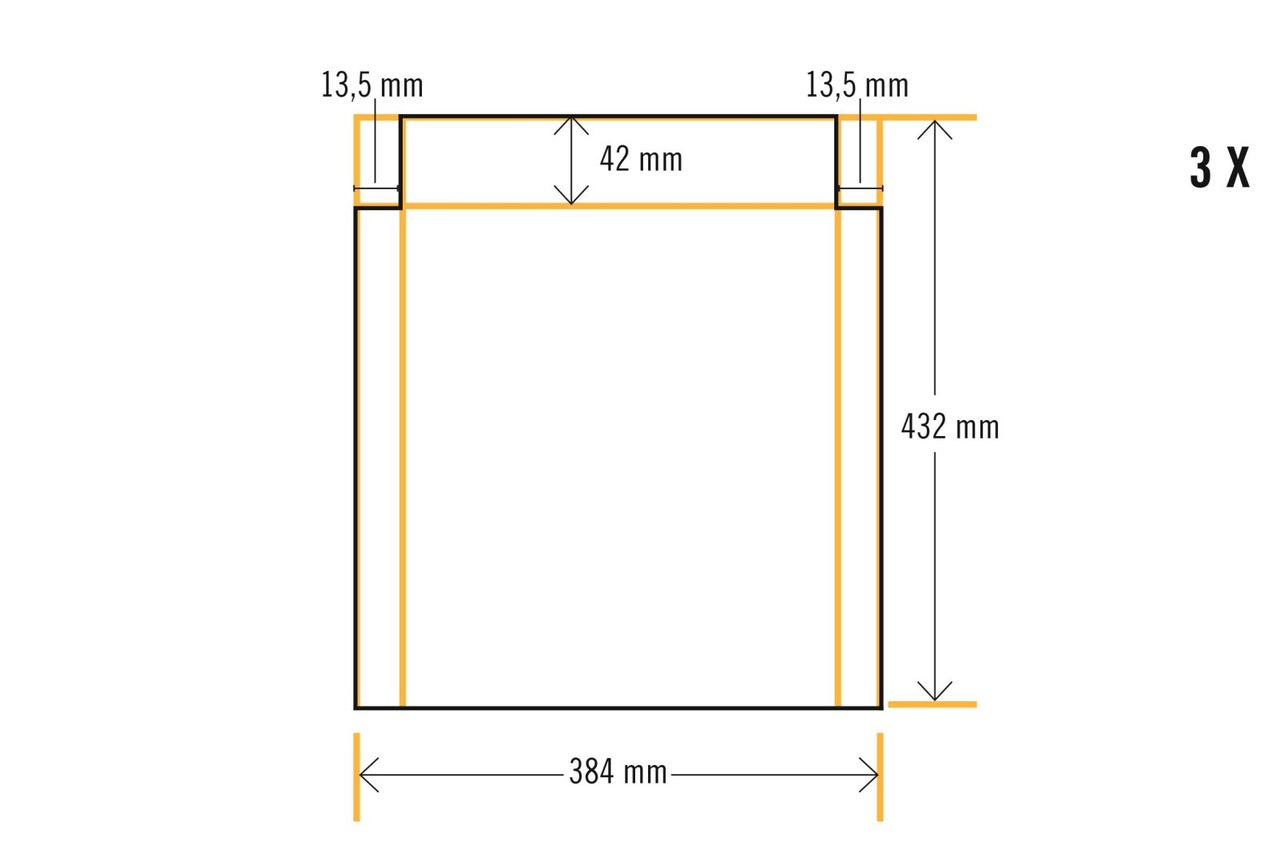

Uřízněte mezilehlé stěny podle náčrtku pomocí vykružovačky. Do těch se později zasunou lišty svrchní krycí konstrukce.
10

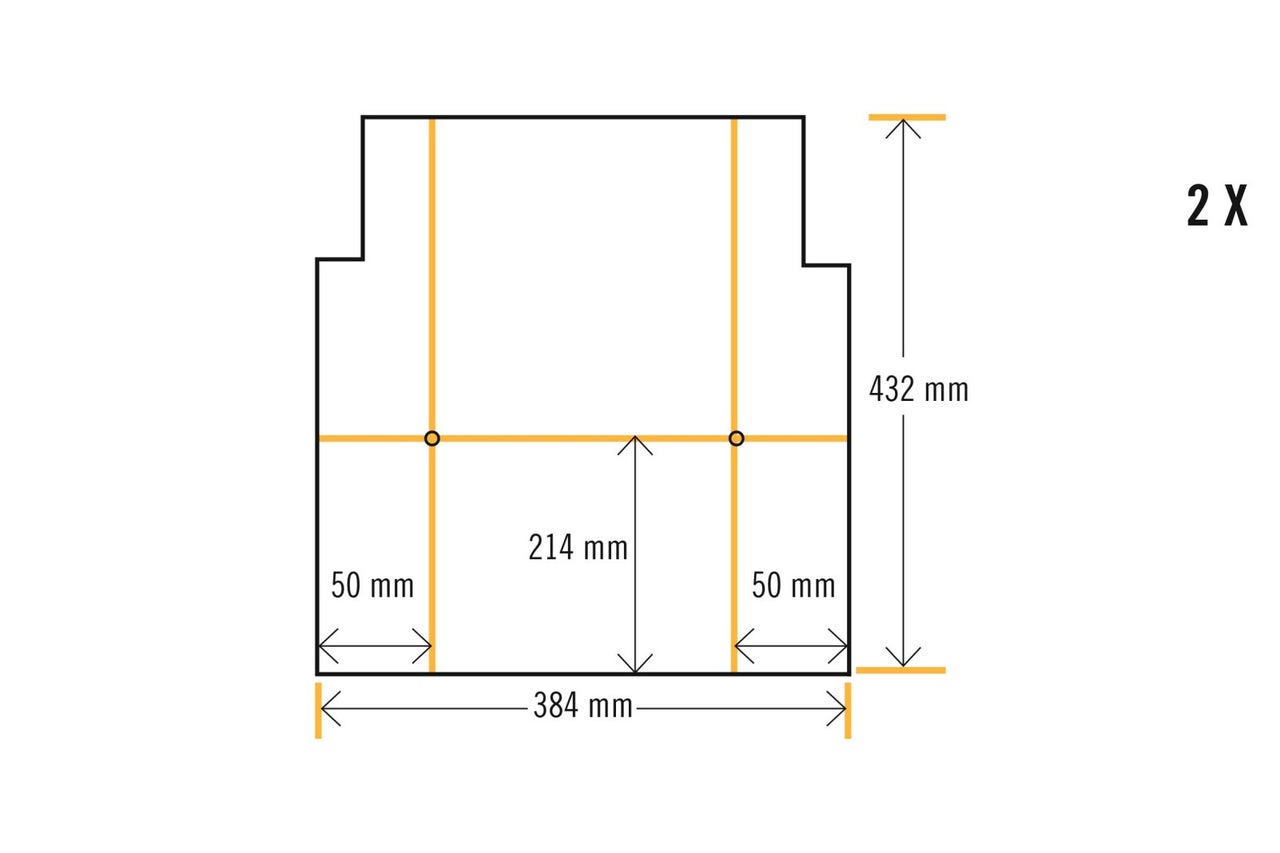

Do dvou ze tří mezilehlých stěn vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Obě mezilehlé stěny lze položit na sebe a vyvrtat do nich otvory najednou. Otvory spodní mezilehlé stěny následně zahlubte samostatně. Skrz tyto otvory později přišroubujete obě mezilehlé stěny k mezilehlému dnu.
11

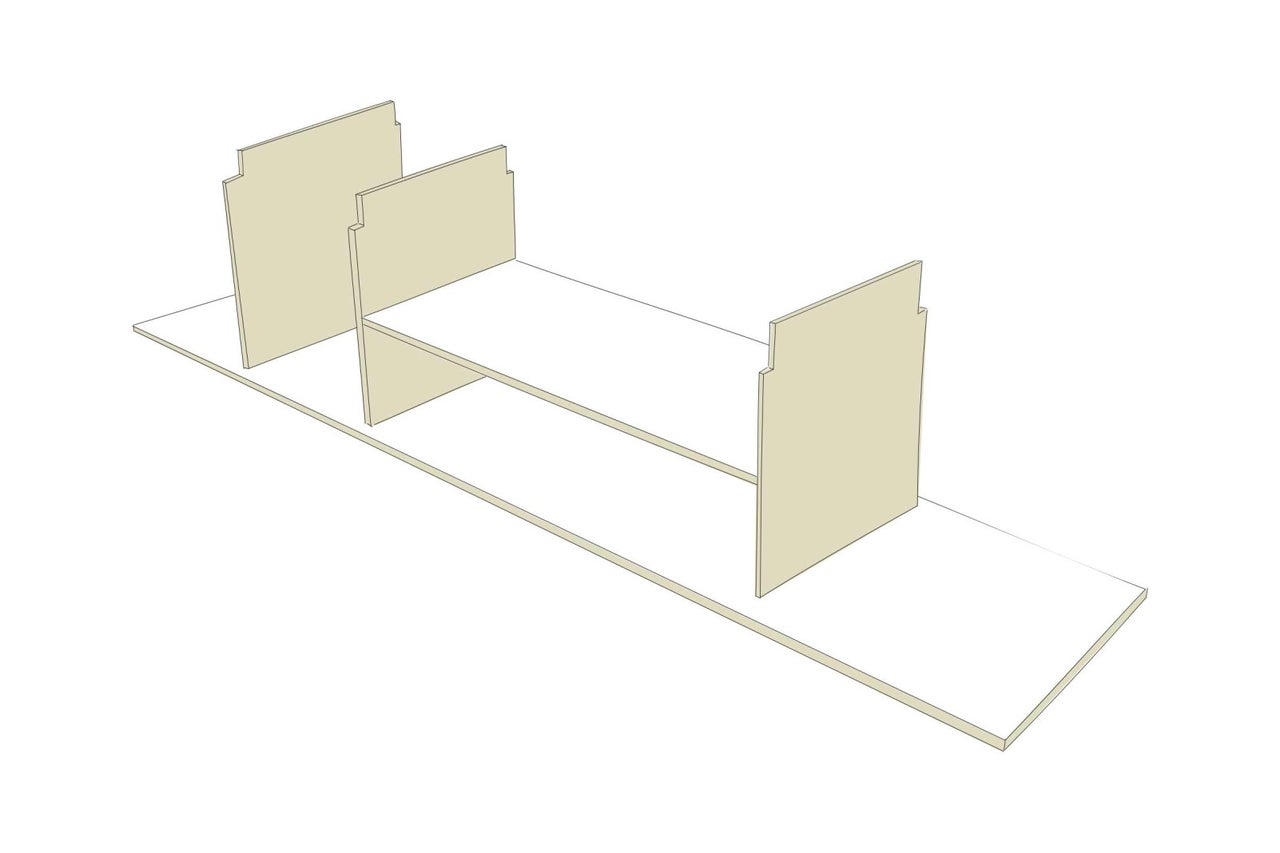

Přišroubujte mezilehlé stěny vždy 2 šrouby (4,0 x 35 mm) zespodu ke dnu, skrz vnitřní otvory z náčrtku dle obrázku č. 7. Pak přišroubujte mezilehlé dno vždy dvěma šrouby (4,0 x 35 mm) mezi obě mezilehlé stěny.
12
Přišroubujte spodní konstrukci osmi šrouby (5,0 x 30 mm) zespodu ke dnu, skrz otvory dle náčrtku z obrázku č. 2.
13
Obě lišty svrchní krycí konstrukce zkraťte dle náčrtku a vyvrtejte do nich a zahlubte pomocí vrtáku se záhlubníkem otvory. Skrz tyto otvory později přišroubujete obě lišty ke spodnímu krytu (borovice přímořská).
14

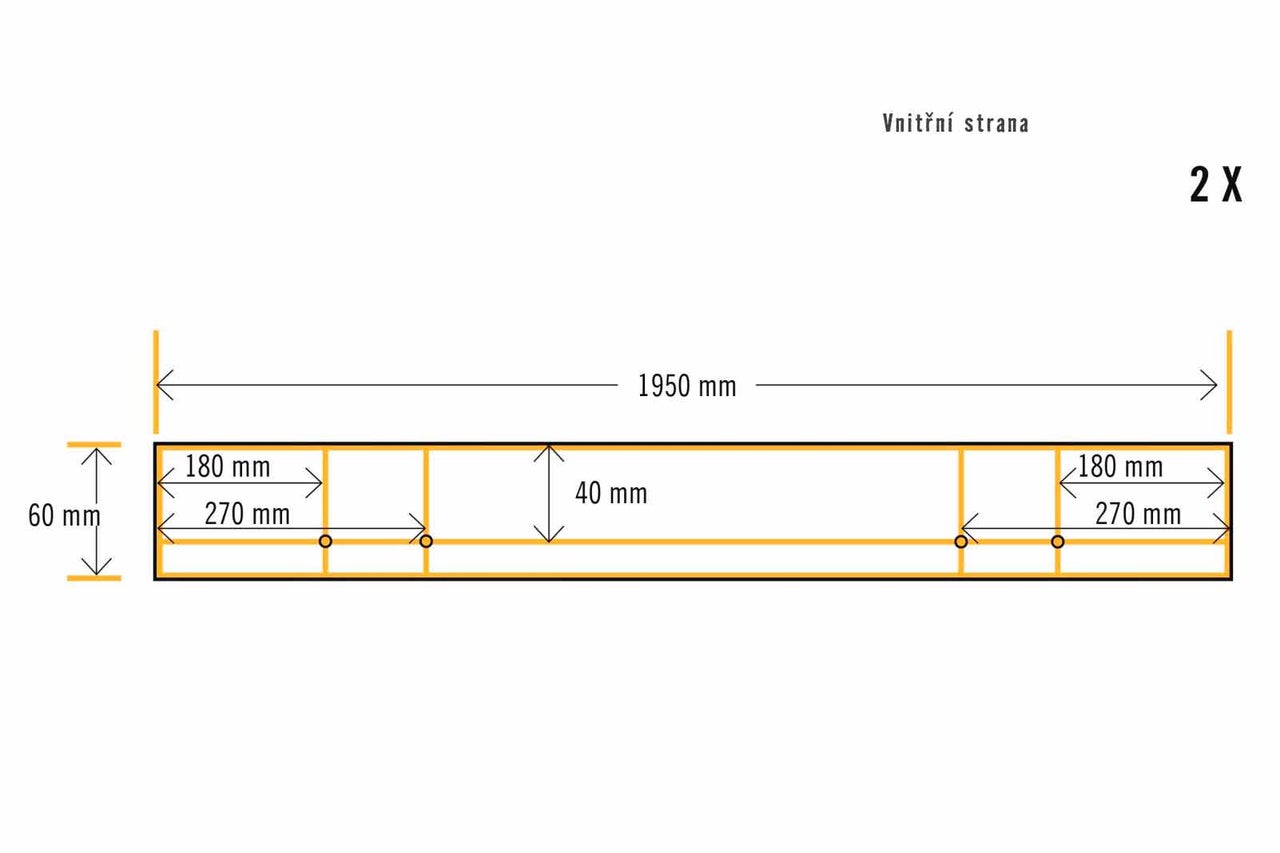

Do lišt vyvrtejte a zahlubte otvory ze druhé strany (nyní vnitřní strana) podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete obě lišty zevnitř k čelům (slepovaná lepenka bříza).
15

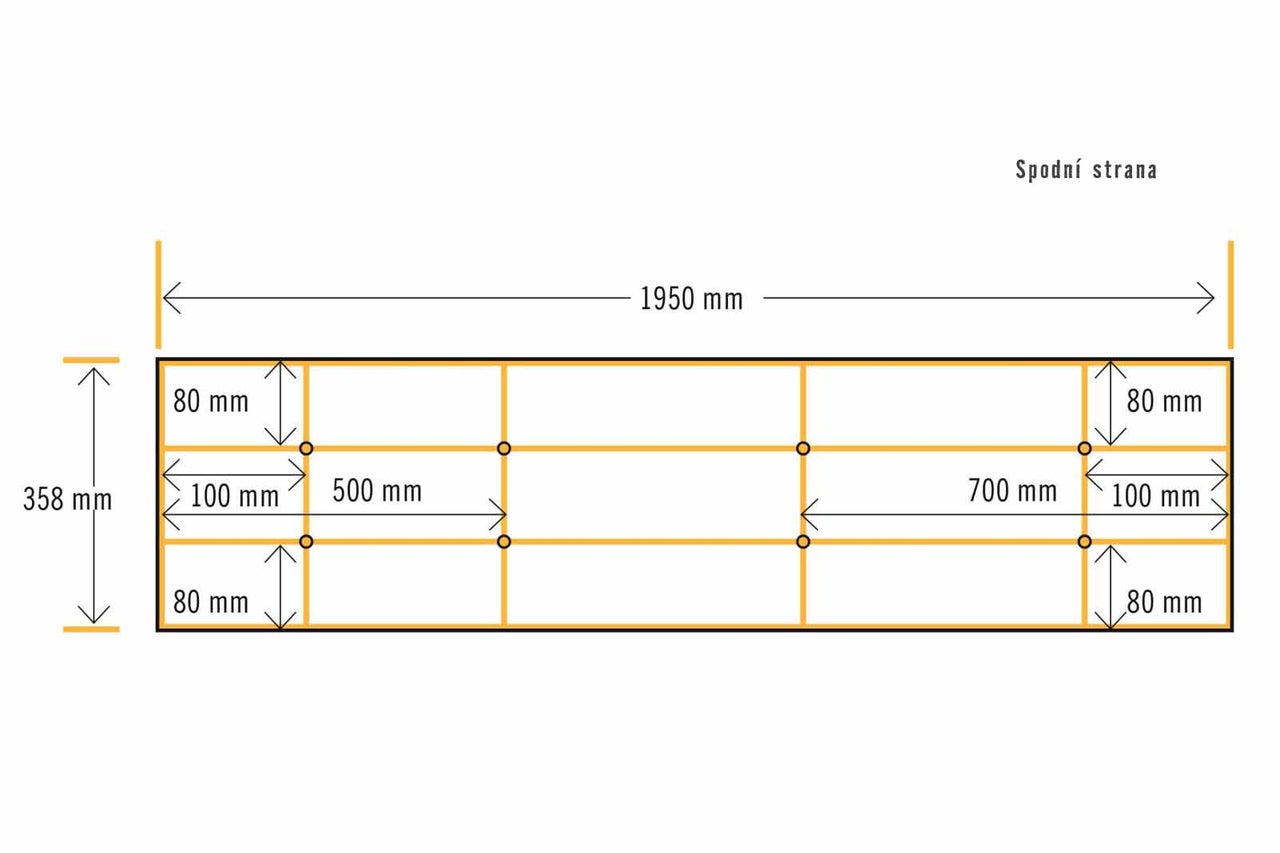

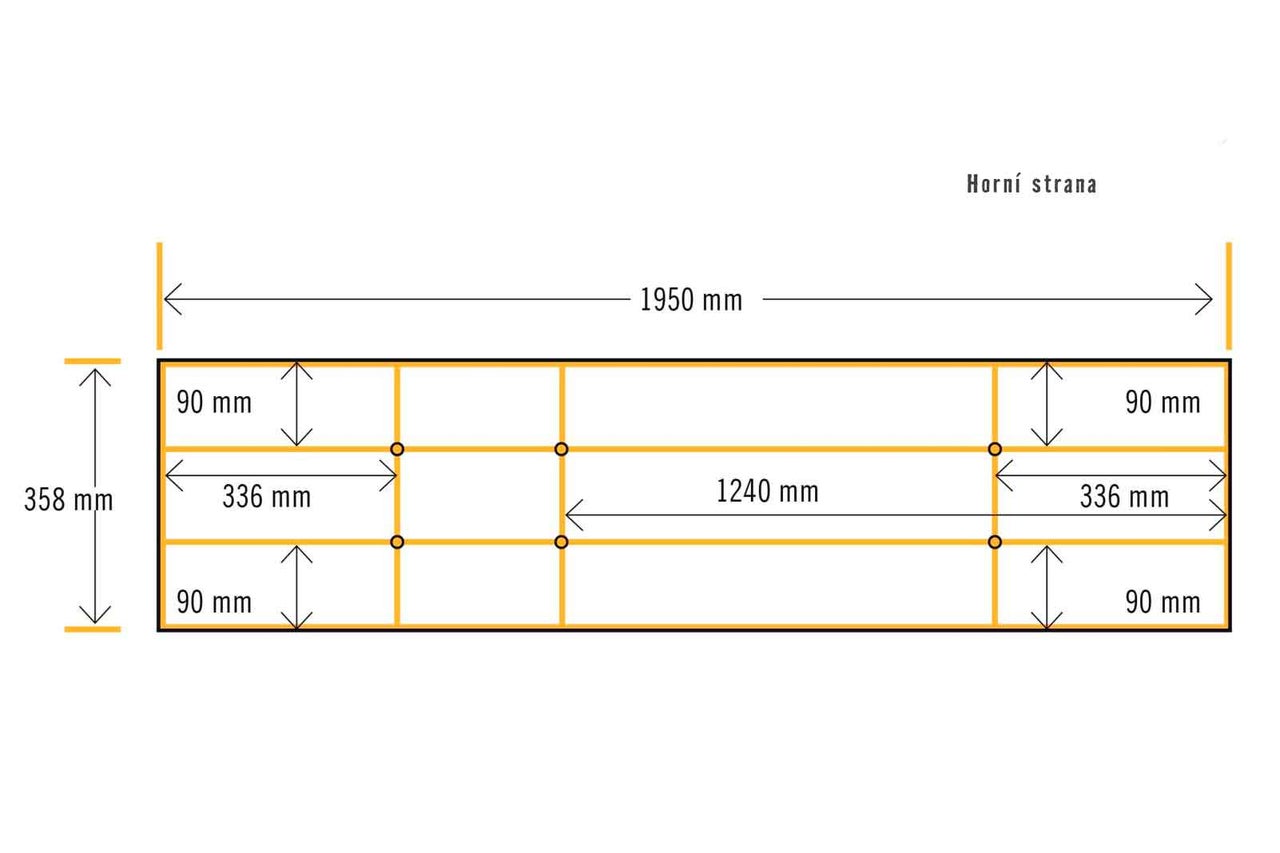

Do svrchní desky vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete tuto svrchní desku ke krytu.
16
Do svrchní desky vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete svrchní desku k mezilehlým stěnám.
17

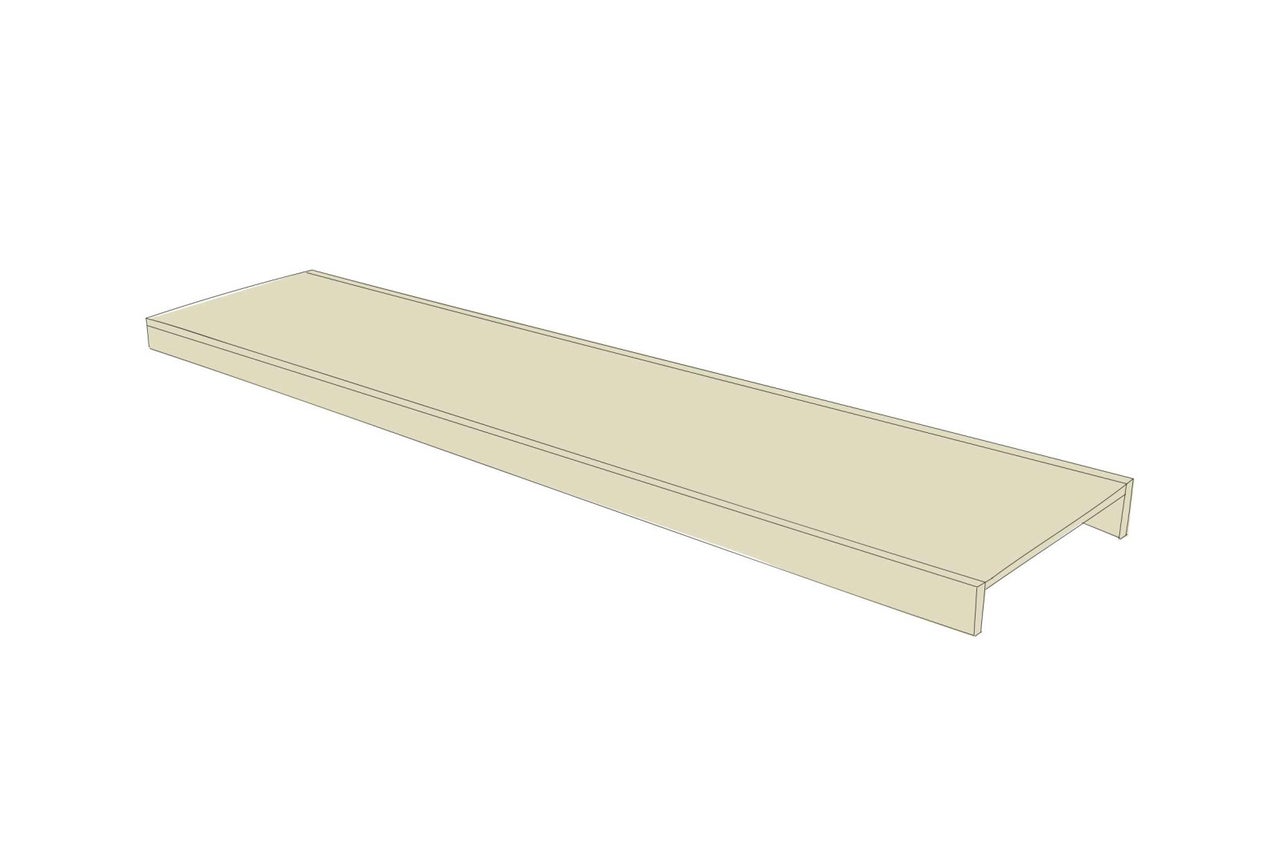

Přišroubujte lišty shora v zákrytu vždy čtyřmi šrouby (4,0 x 35 mm) ke svrchní desce, skrz otvory dle náčrtku z obrázku.
18

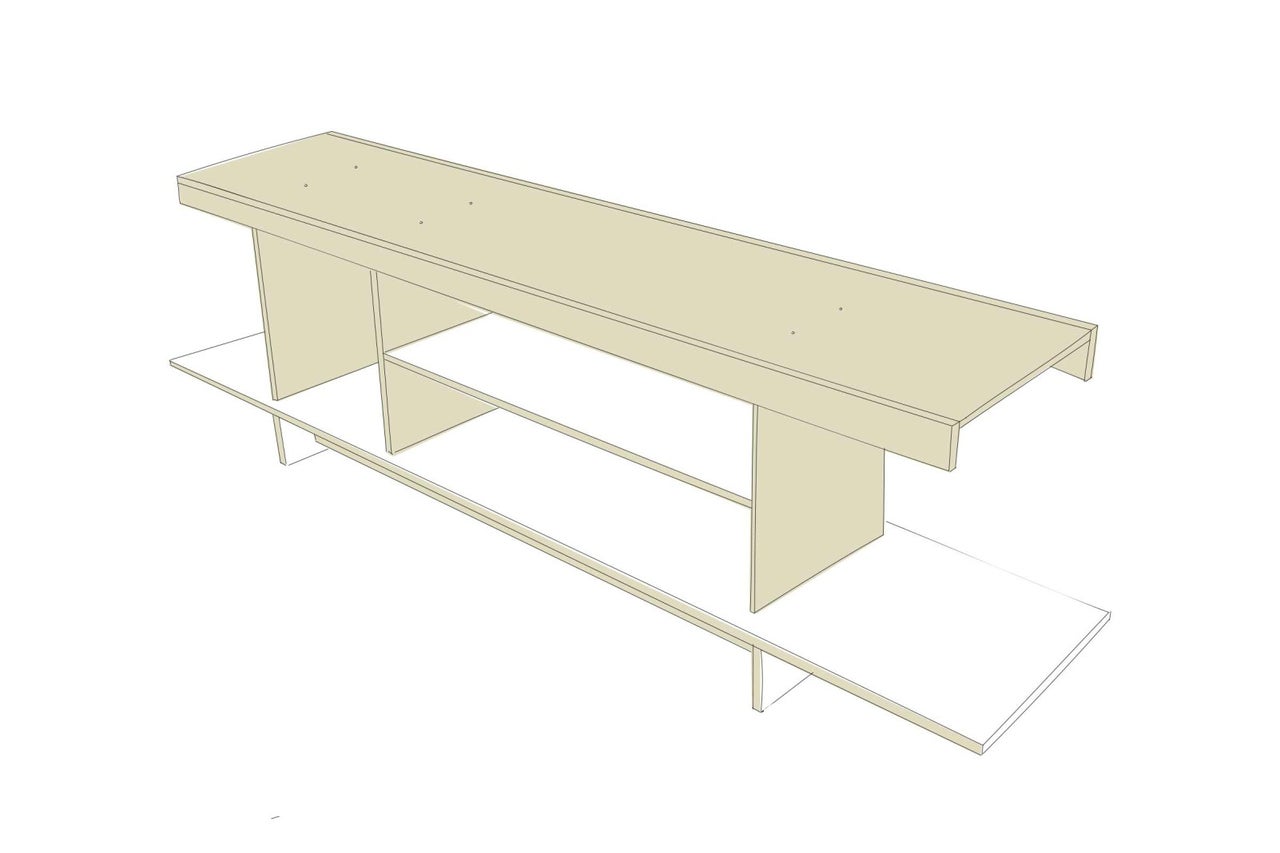

Přišroubujte svrchní krycí konstrukci vždy dvěma šrouby (4,0 x 35 mm) shora k mezilehlým stěnám, skrz otvory dle náčrtku z obrázku.
19

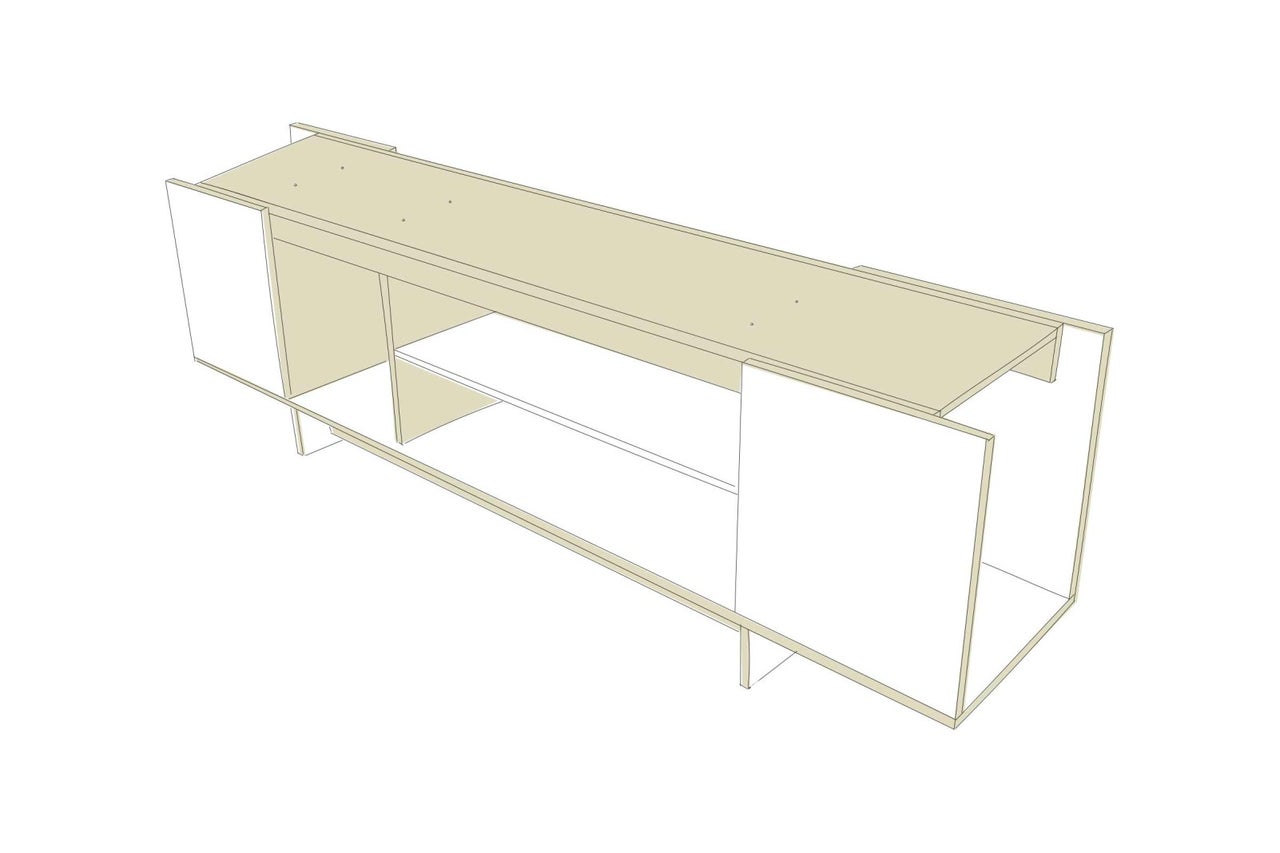

Přišroubujte čtyři čela zespodu vždy dvěma šrouby (4,0 x 35 mm) ke dnu, skrz vnější otvory dle náčrtku z obrázku.
20

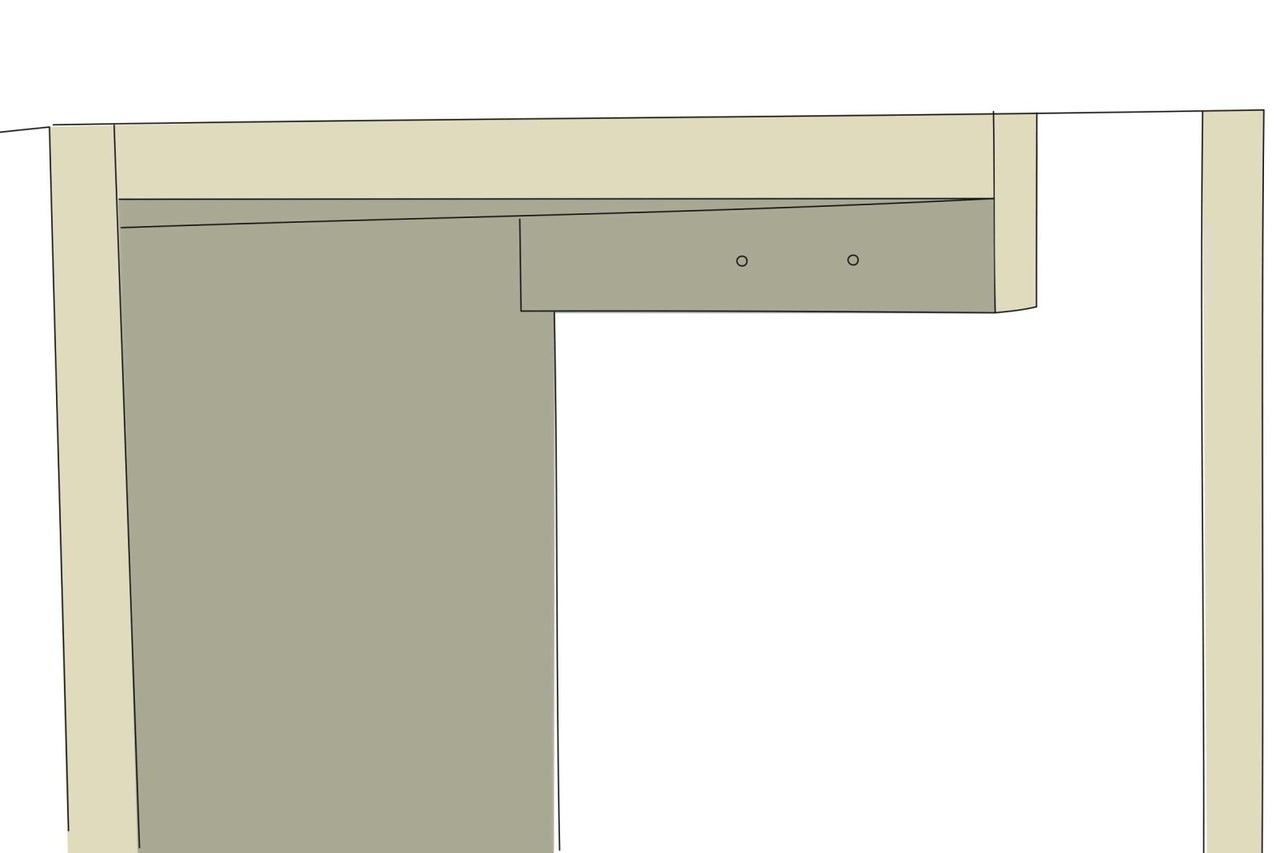

Přišroubujte čtyři čela zevnitř vždy dvěma šrouby (4,0 x 35 mm) k oběma lištám, skrz otvory dle náčrtku z obrázku.
21

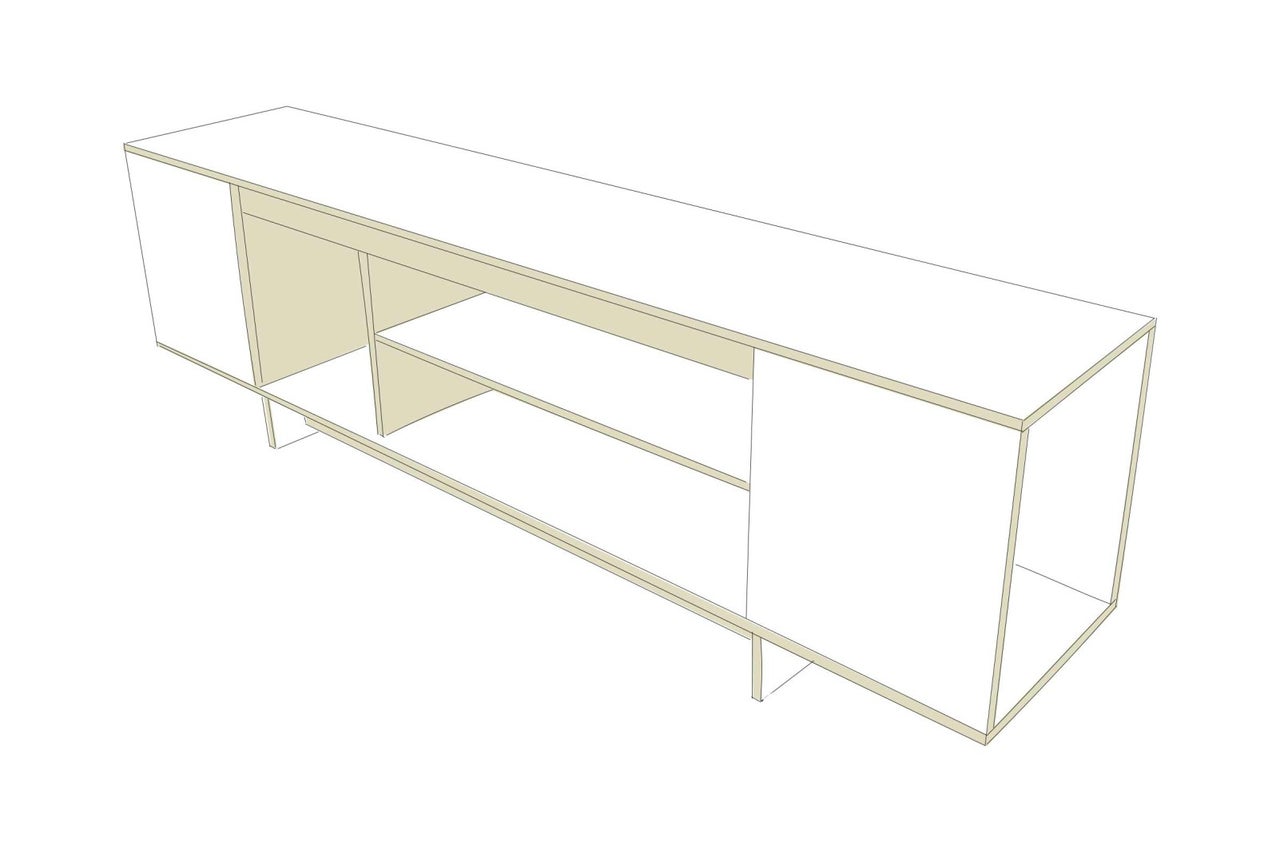

Přišroubování krytu osmi šrouby (5,0 x 30 mm) zespodu ke svrchní desce, skrz otvory dle náčrtku z obrázku.
Bezpečnost na prvním místě
Návody byly vytvořeny s maximální přesností, znázorňují ale vždy pouze možný postup. Realisticky posuďte své vlastní schopnosti a v případě nejistoty si nechte poradit od odborníků.
1. Po žádném nábytku se nesmí šplhat ani na něm cvičit. Poučte zejména děti o tomto možném riziku, aby se zabránilo pádům.
2. U všech pracovních kroků noste vhodné ochranné vybavení.
3. Neopracované povrchy před stavbou nábytku zbruste, aby se zabránilo zranění (např. třísky).
4. Všechny hrany se musí v ideálním případě opracovat pomocí horní frézky (fréza s minimálním poloměrem 3 mm). Pokud byste neměli k dispozici horní frézku, musí se zbrousit hrana ručně na minimální poloměr 2 mm.
5. Nábytek připevněte na vhodné místo pomocí uchycení vhodného pro příslušný typ stěny, aby se zabránilo převrhnutí. V případě nejistoty se informujte ve svém specializovaném obchodě na vhodný upevňovací materiál.
