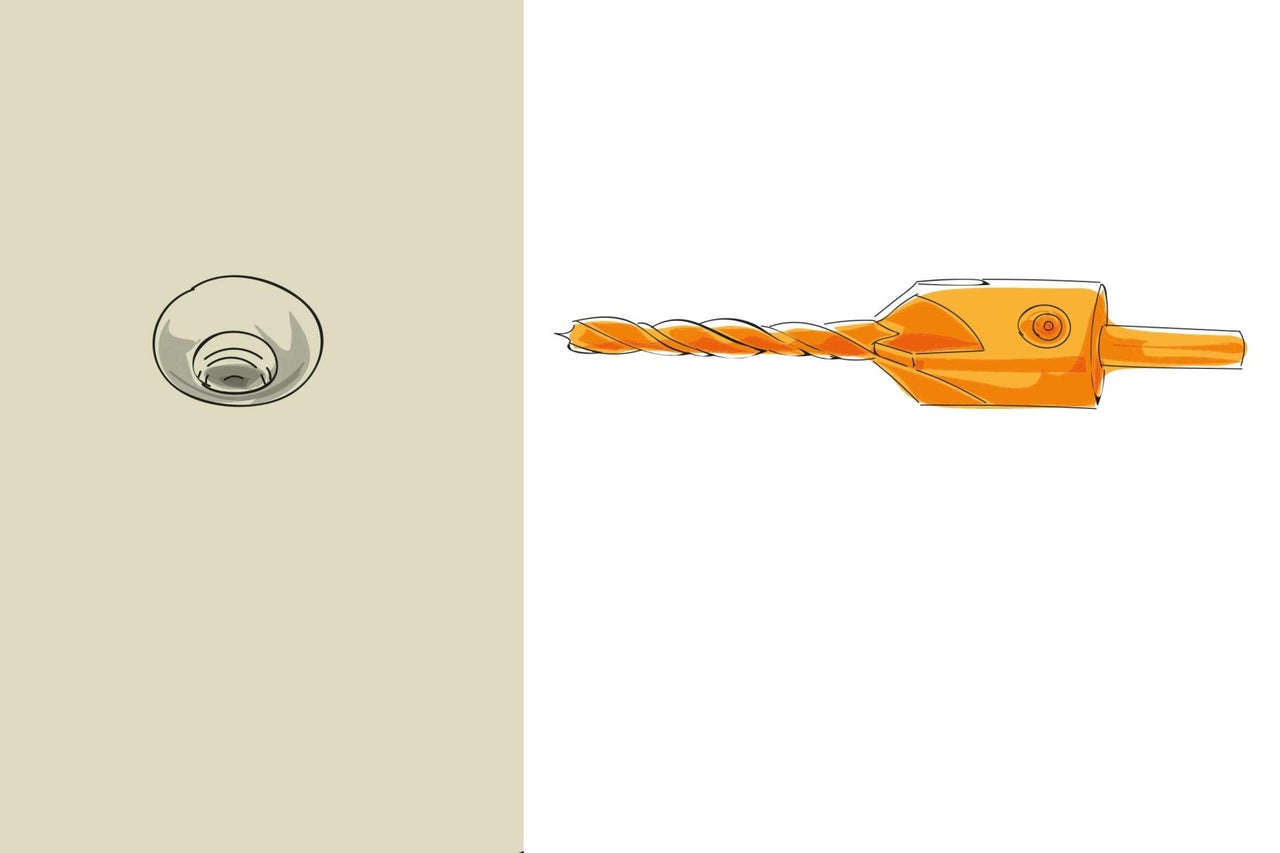

Na předvrtání se doporučuje „vrták se záhlubníkem“. Tím vznikne na horním konci vyvrtaného otvoru kužel, který bude vytvářet místo pro hlavičku šroubu. Díky tomu nebude hlavička šroubu vyčnívat a zabrání se vzniku trhlin ve dřevě!
Návod

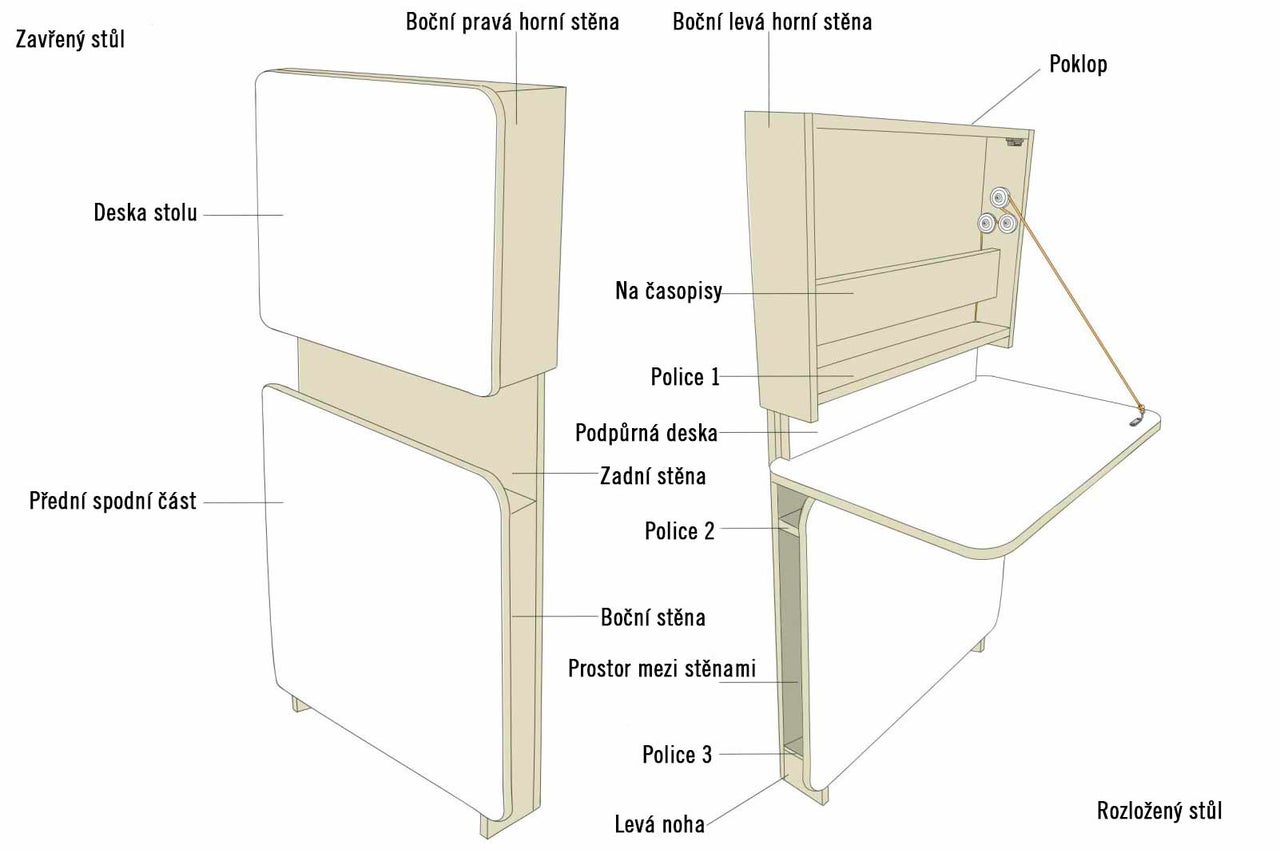

BUILDIFY - Jak vyrobit nástěnný sklopný stolek
Potřebujete pracovat z domova, ale nemáte moc místa na pracovní stůl? Vyrobte si skladný a jednoduchý nástěnný sklopný stolek Franz z řady BUILDIFY, který je ideální nejen pro home office.
Montáž nábytkuK sortimentu
Na tento projekt budete potřebovat
Materiál
Lamino desky
Šrouby
OSB desky, dřevotřískové desky
Stavební závěsy
Nábytkové zámky
Úhelníky
Podložky
Nářadí
Aku šroubováky do 12V
Vrtáky
Sady bitů
Metry a měřicí pásma
Brusné papíry
Tužka na dlažbu Kaufmann 175 mm
MATERIÁL A NÁŘADÍ do detailu
NÁŘADÍ
18 x univerzální šroub s torx zápustnou
hlavou 3,5 x 16 mm
46 x univerzální šroub s torx zápustnou
hlavou 3,5 x 40 mm
4 x univerzální šroub s torx zápustnou
hlavou 5,0 x 25 mm
2 x závěs úzký s ponýtovaným
mosazným kolíkem, 64 x 34 mm
3 x navíjecí kladka Mamutec Ø 40 mm pro 6mm lanko
2 m zednická šňůra Mamutec polypropylen, Ø 2,5 mm
1 x magnetická západka
2 x stavěcí šroub Ø 8x20 mm pro závitové koncovky
2 x L úhelník pro seřizovací šroub M8x60 mm
3 x podložka 20 mm
15 x podložka 60 mm
1 x závěsný šroub 30 x 14 mm
MATERIÁL
Zkrátitelná lišta překližka přímořská borovice (18 mm)
Zadní stěna: 1 kus po 600 x 1275 mm
horní boční stěna: 2 kusy po 118 x 440 mm
spodní boční stěna
(pravá noha): 1 kus po 100 x 618 mm
levá noha: 1 kus po 100 x 230 mm
Regálová police 1: 3 kusy po 100 x 600 mm
Regálové police (2–3): 3 kusy po 100 x 582 mm
Horní panel: 1 kus po 100 x 600 mm
Držák na noviny: 1 kus po 100 x 600 mm
Vnitřní stěna: 1 kus po 480 x 500 mm
Prkno s vnitřním kanálkem: 1 kus po 82 x 500 mm
Zkrátitelná lišta slepovaná lepenka bříza bílá (18 mm)
Deska stolu: 1 kus po 450 x 700 mm
Čelo: 1 kus po 650 x 700 mm
Podpěrné prkno: 1 kus po 110 x 600 mm
Návod krok za krokem
TIP
01
02

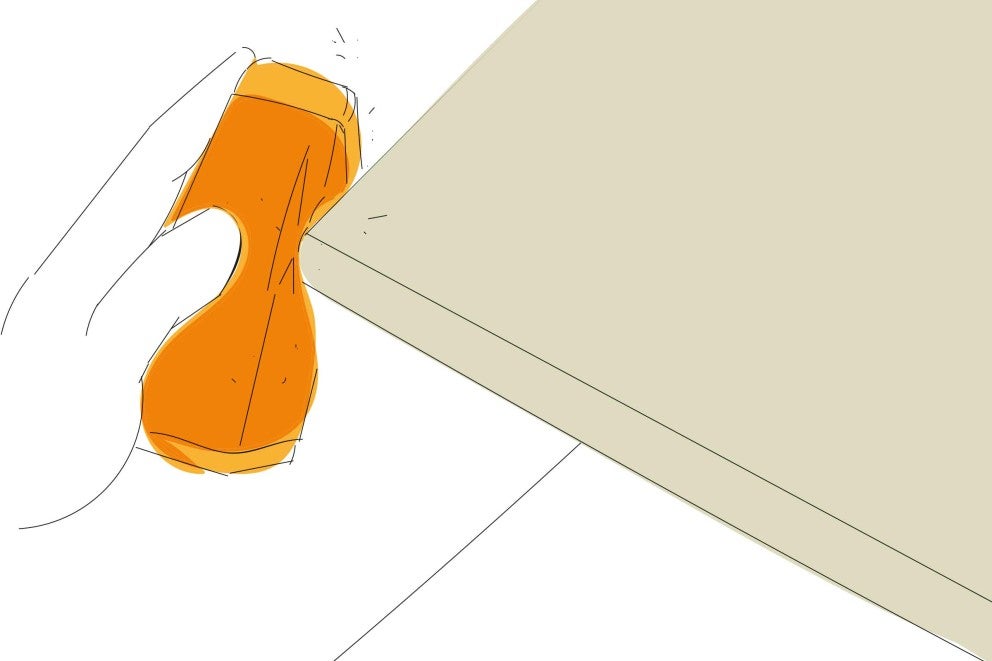

Omotejte kus brusného papíru na dřevěný špalík a bruste řezné hrany, dokud se nevyhladí všechna drsná místa.
03

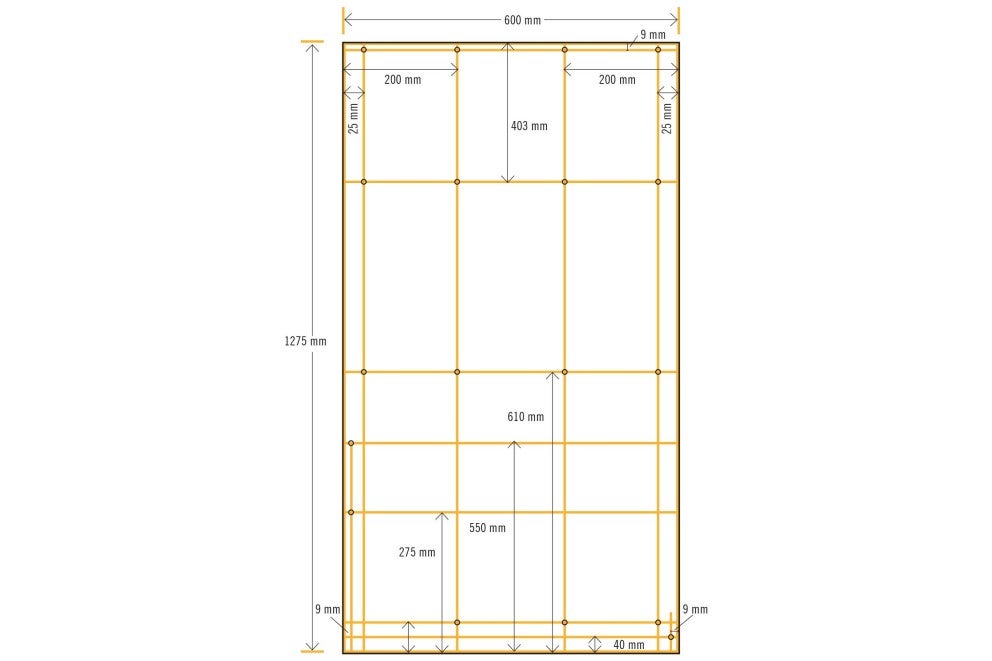

Do zadní strany vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete zadní stěnu k regálovým policím, spodní boční stěně (= pravá noha) a levé noze.
04

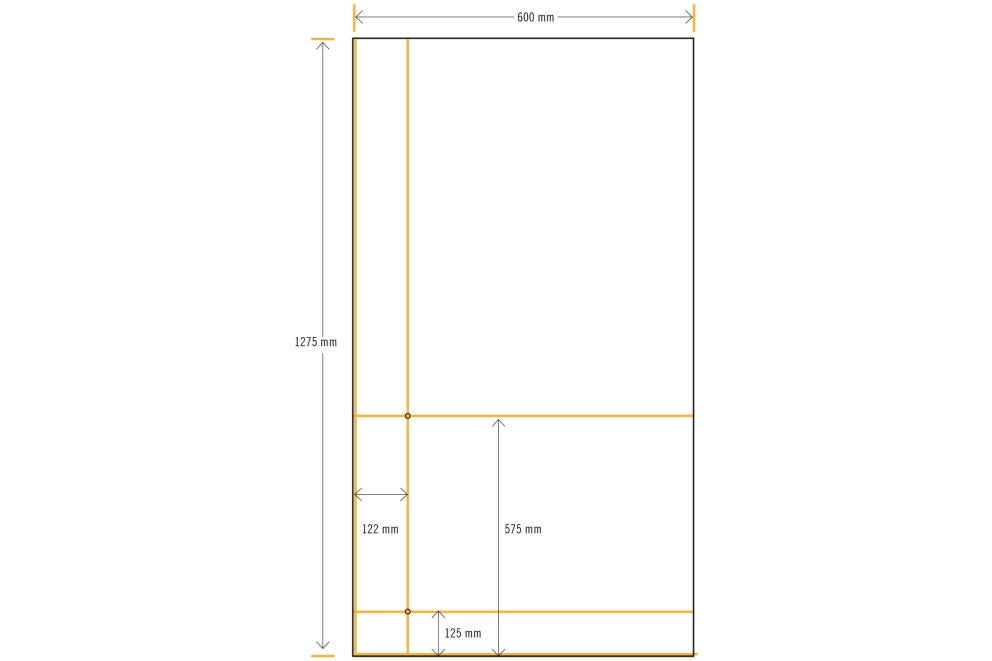

Do zadní strany vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete zadní stěnu k vnitřnímu prknu s vnitřním kanálkem.

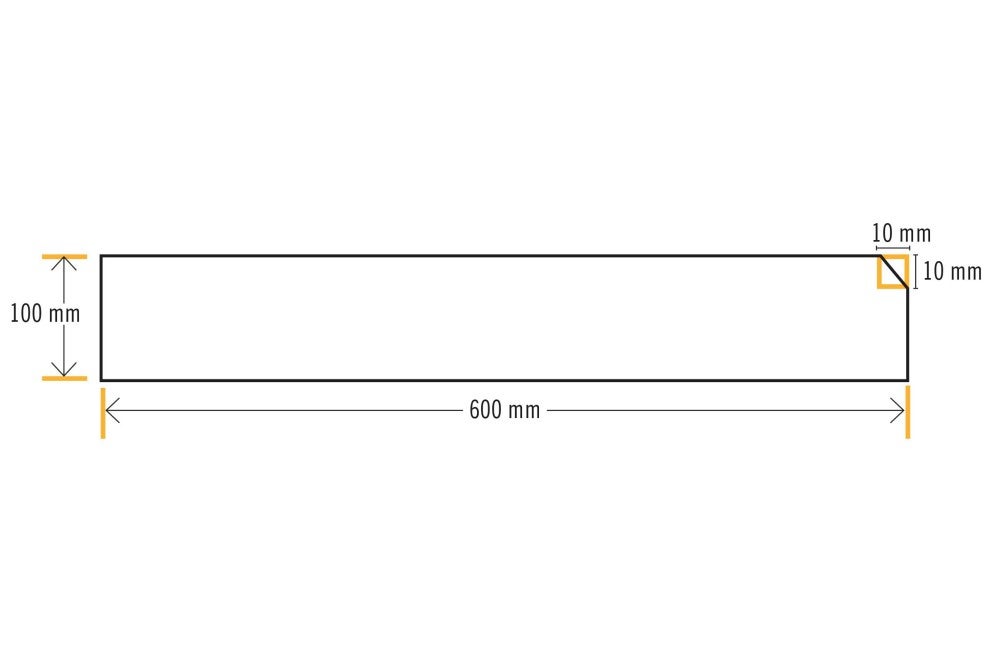

05
Uřízněte regálovou polici podle náčrtku pomocí vykružovačky. Skrz tento výřez později protáhnete lanko vyvažovacího tělíska.
06

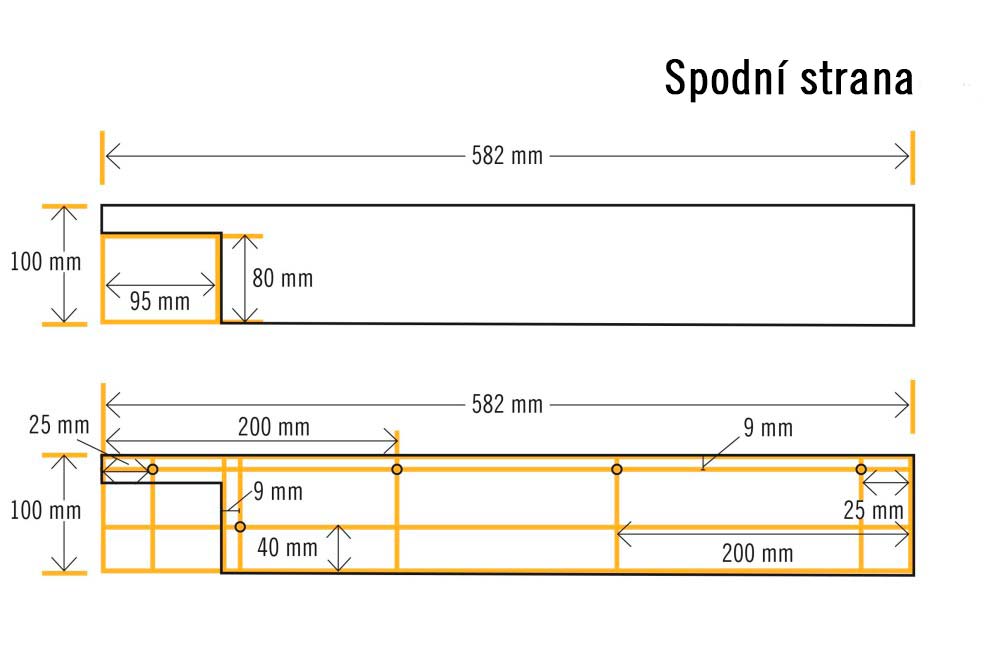

Uřízněte regálovou polici podle horního náčrtku pomocí vykružovačky. Skrz tento výřez se později protáhne vyvažovací tělísko. Pak vyvrtejte a zahlubte otvory vrtákem se záhlubníkem do regálové police. Skrz tyto otvory později přišroubujete tuto regálovou polici k vnitřní stěně a také ke kanálku.
07
Do regálové police vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete tuto regálovou polici k vnitřní stěně a prknu s vnitřním kanálkem.
08

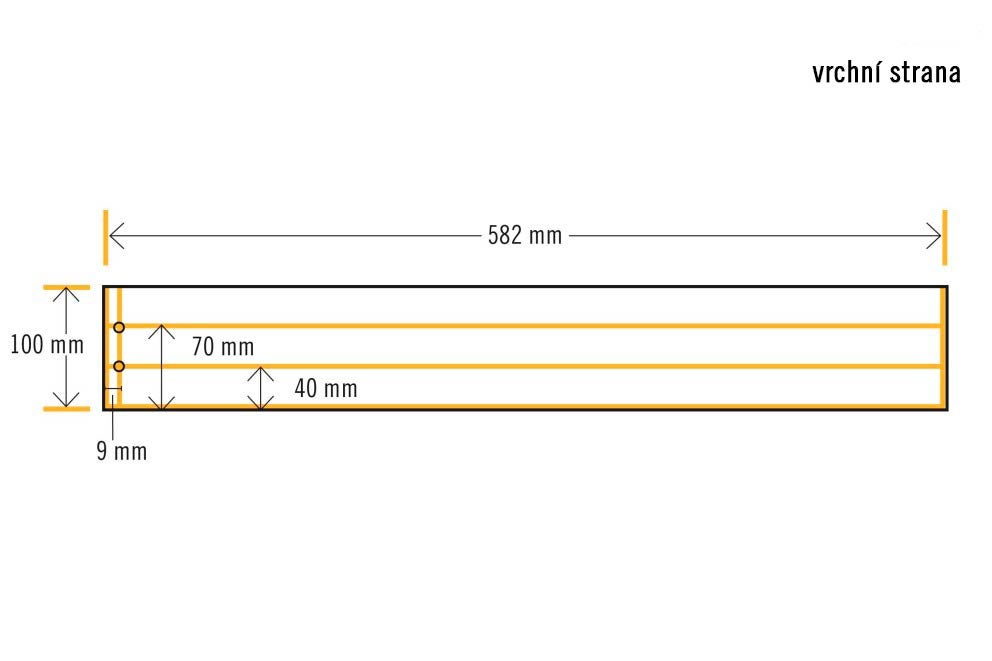

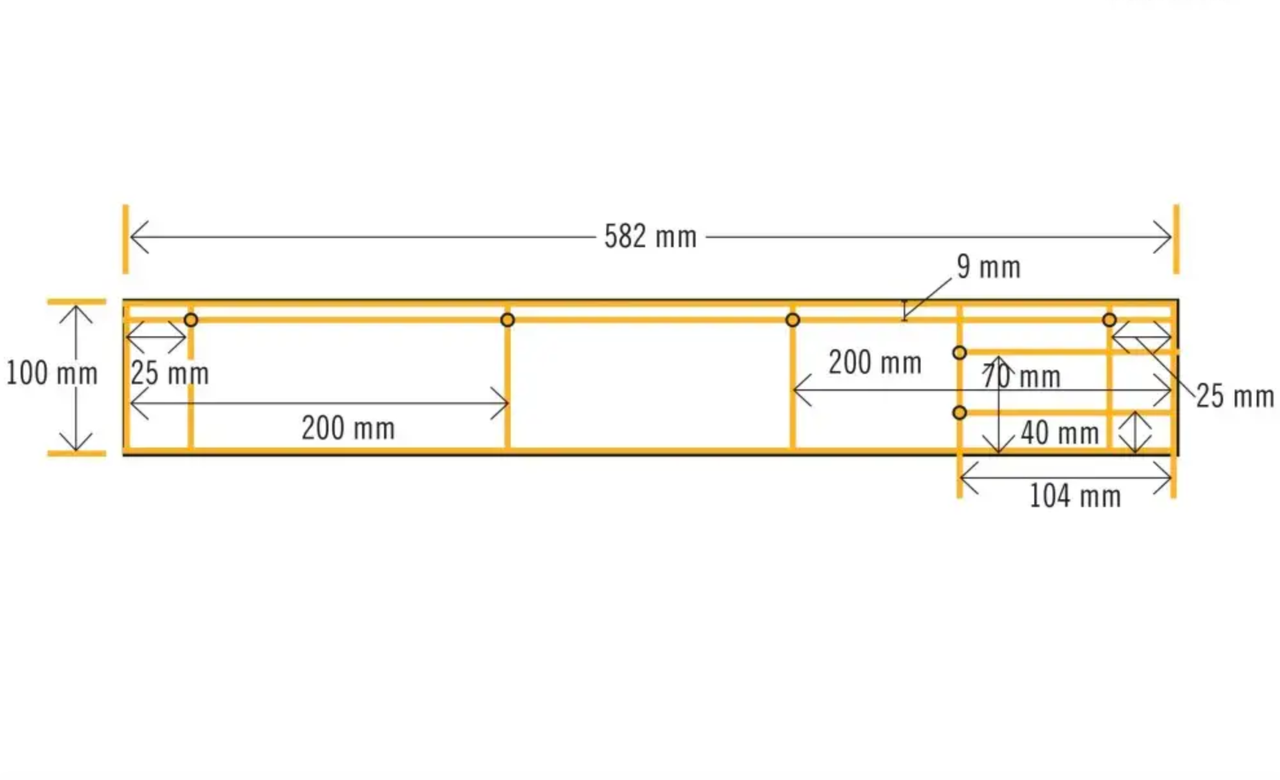

Otočte regálovou polici 3 a vyvrtejte a zahlubte do ní podle náčrtku shora vrtákem se záhlubníkem otvory. Skrz tyto otvory později přišroubujete regálovou polici 3 k levé noze.
09

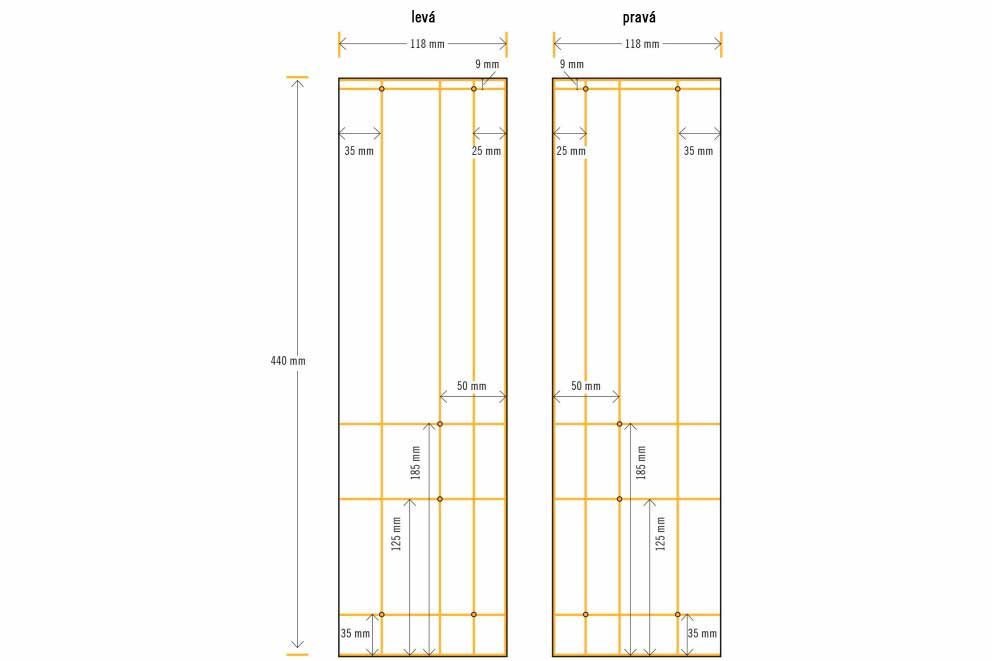

Do obou bočních stěn vyvrtejte shora podle náčrtku pomocí vrtáku se záhlubníkem otvory – obě boční stěny položte na sebe a vyvrtejte otvory najednou. Otvory ve spodní boční stěně následně zahlubte zvlášť z druhé strany, aby byly horní boční stěny v zrcadlovém provedení. Skrz tyto otvory později přišroubujete boční stěny k regálové polici 1 a držáku na noviny.
10
Do spodní boční stěny vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete tuto boční stěnu k vnitřní stěně, zadní stěně a regálové polici 3.
11

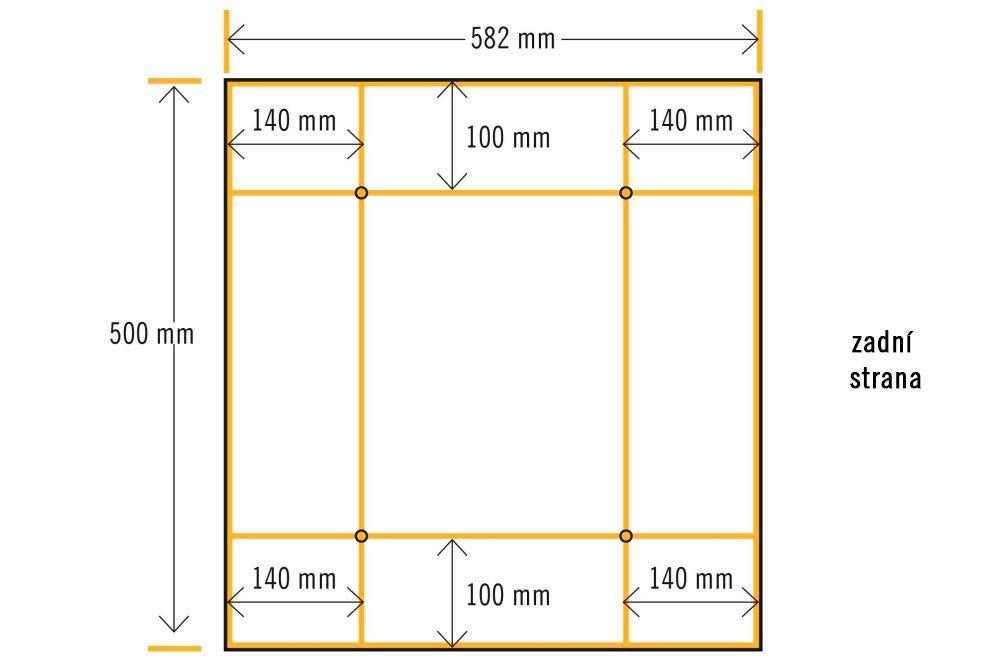

Do vnitřní stěny vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory později přišroubujete vnitřní stěnu k čelu.
12
Do desky stolu vyvrtejte a zahlubte otvory podle náčrtku pomocí vrtáku se záhlubníkem. Skrz tyto otvory přišroubujete později vnitřní stěnu k podpěrnému prknu.
Pozor: při provrtání vrtáku na pohledové straně může dojít k odloupnutí povrchu z melaminové pryskyřice. Případně si předvrtejte pomocí 2mm vrtáku.
13

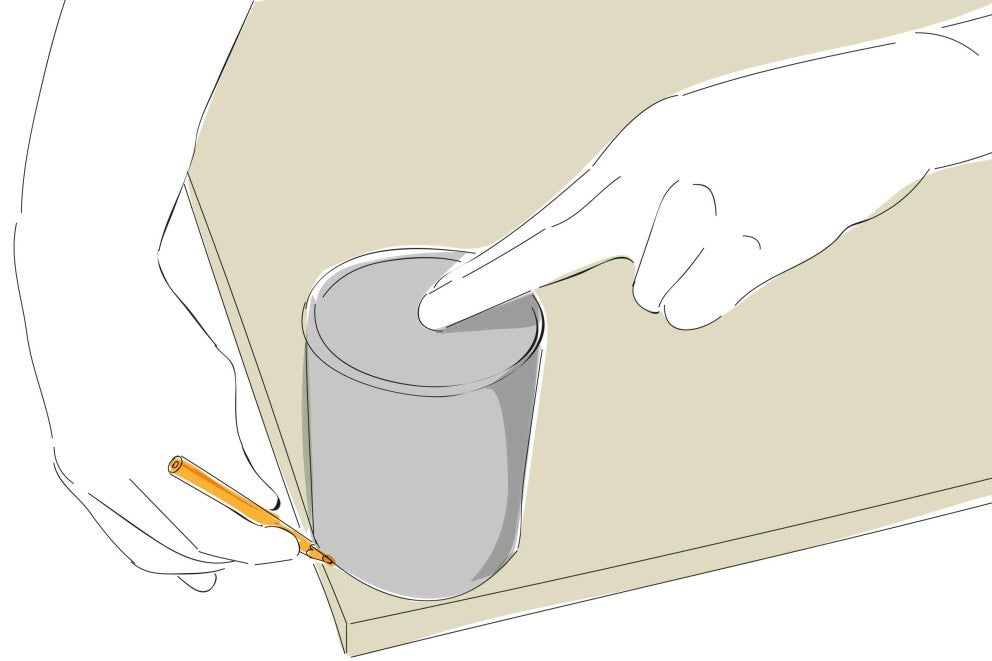

Zaoblete rohy desky stolu a spodního čela. Položte na rohy běžnou plechovku s barvou (poloměr 55 mm) a vyznačte si poloměr. Pak uřízněte rohy vykružovačkou a bruste řezné hrany dokud nebudou všechna hrubá místa hladká.
14

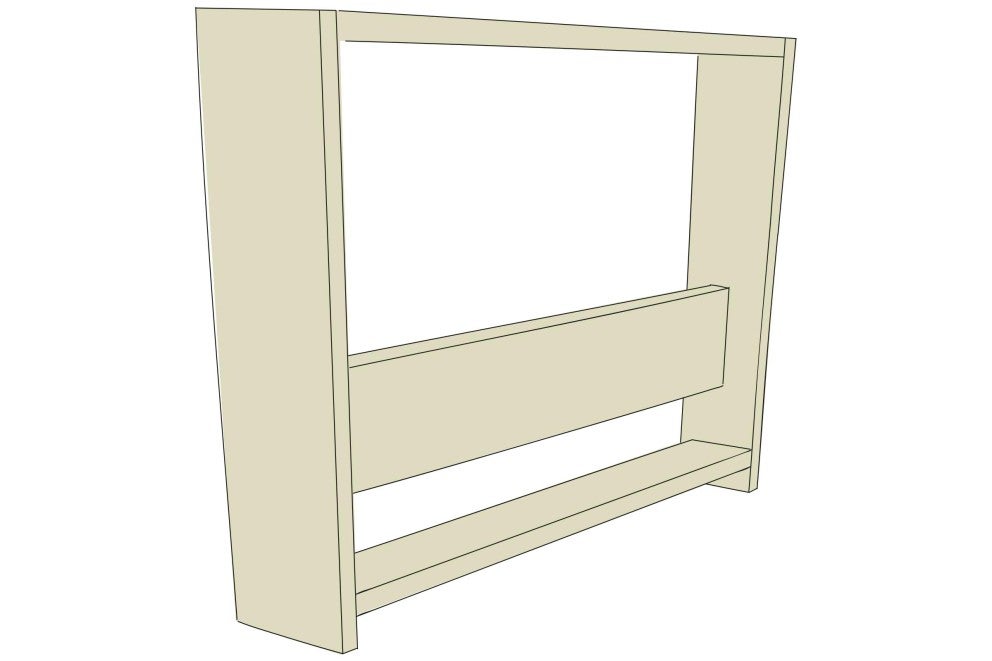

Přišroubujte kryt, držák na noviny a regálovou polici 1 vždy dvěma šrouby (3,5x40 mm) mezi horní boční stěny.
15
Pozor:
Před přišroubováním uřízněte nohu (100 x 230 mm) pomocí vykružovačky na rozměr 80 x 100 mm. K vnitřní stěně se nyní v následujícím pořadí přišroubují následující díly:
regálová police 2 shora,
regálová police 3 zdola a mezi to prkno s vnitřním kanálkem,
poté spodní boční stěna a noha vlevo dole.

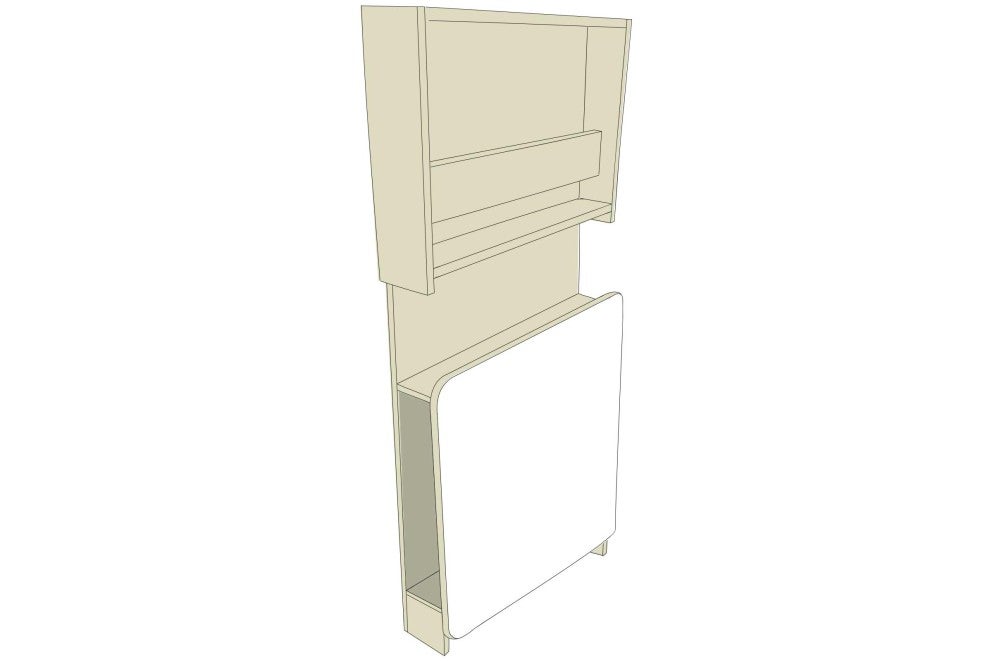

Následně se prkno s vnitřním kanálkem přišroubuje k oběma regálovým policím a také regálová police 3 ke spodní boční stěně a noze vlevo dole. K tomu budete potřebovat celkem 18 šroubů (3,5x40 mm). Čelo přišroubujte čtyřmi šrouby (5,0x25 mm) uprostřed a s přesahem 100 mm k hornímu okraji vnitřní stěny zezadu k vnitřní stěně.
16

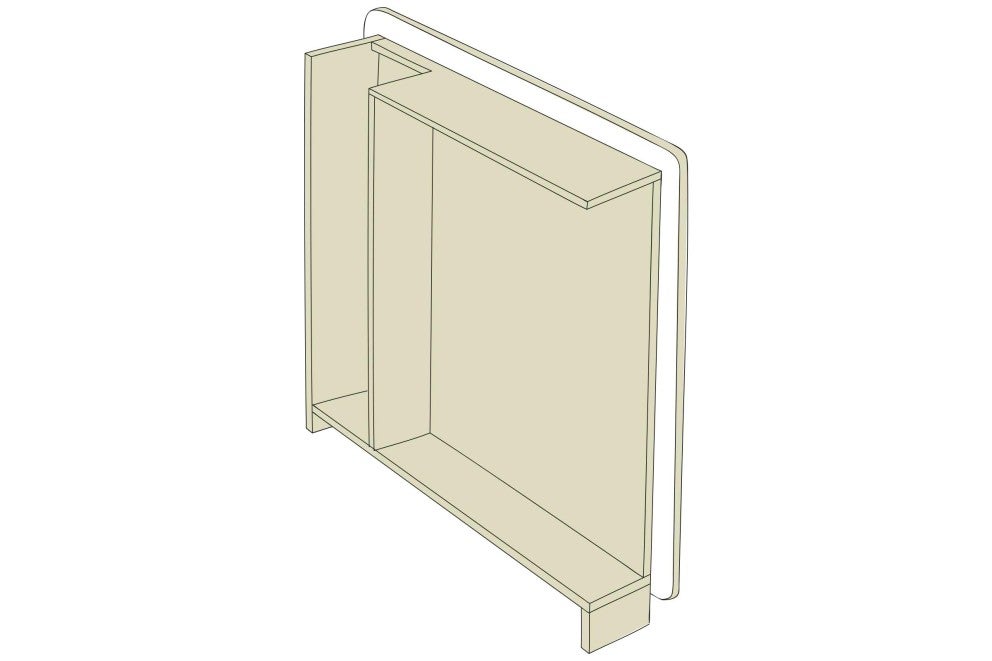

Obě konstrukce přišroubujte kolem dokola v zákrytu celkem 20 šrouby (3,5x40 mm) k zadní stěně.
17

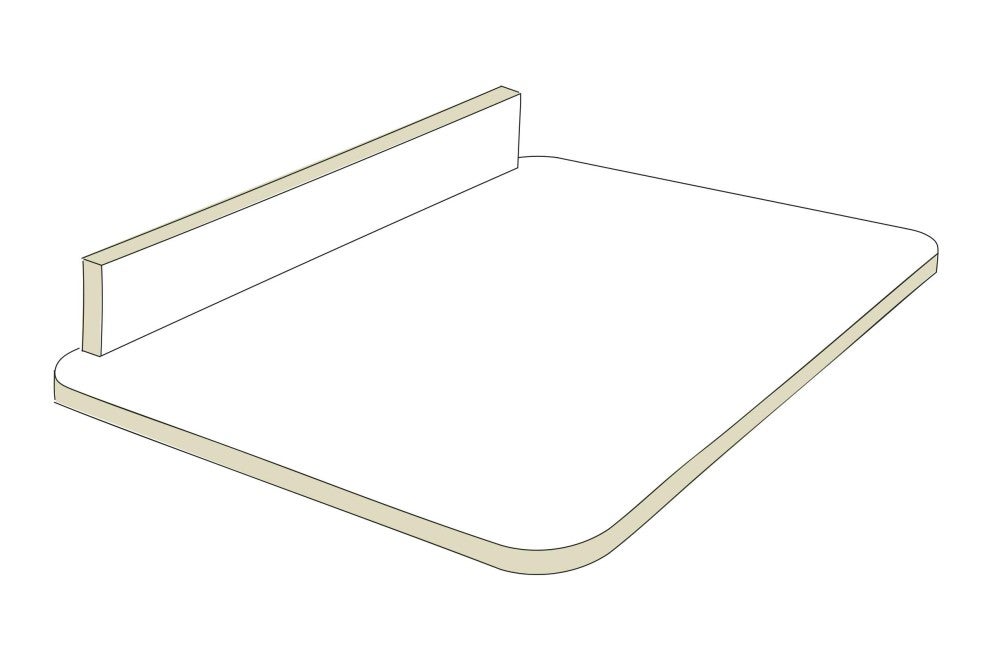

Přišroubujte podpěrné prkno čtyřmi šrouby (3,5x40 mm) k desce stolu. Nasaďte bílé krytky na hlavičky šroubů desky stolu.
18

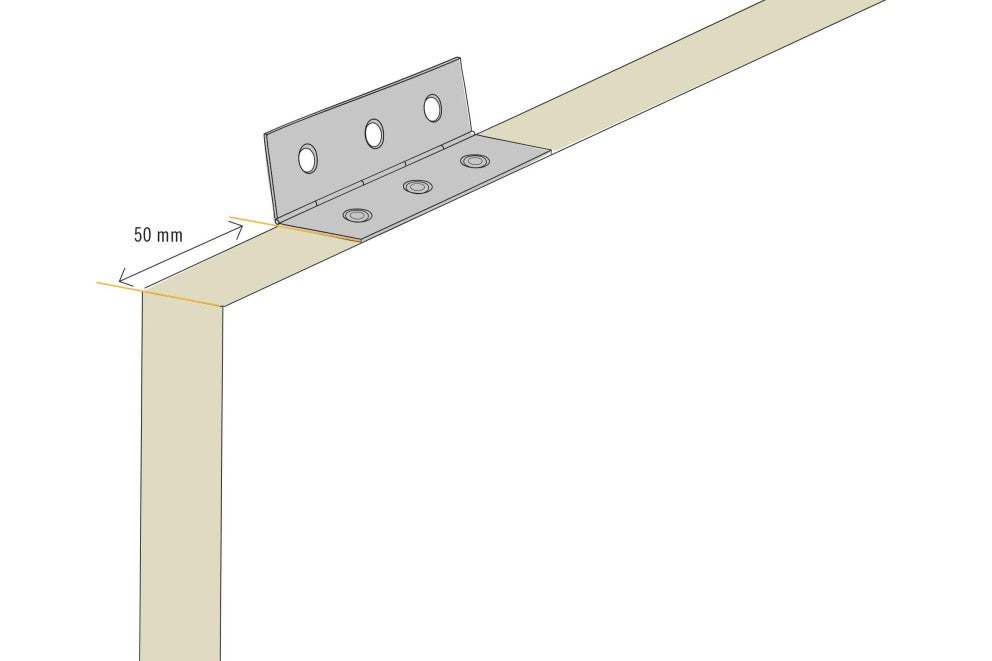

Oba závěsy (64x34 mm) namontujte vždy třemi šrouby (3,5x16 mm) na dlouhou stranu (600 mm) vždy s odstupem 50 mm od vnějšího okraje na podpěrné prkno.
19

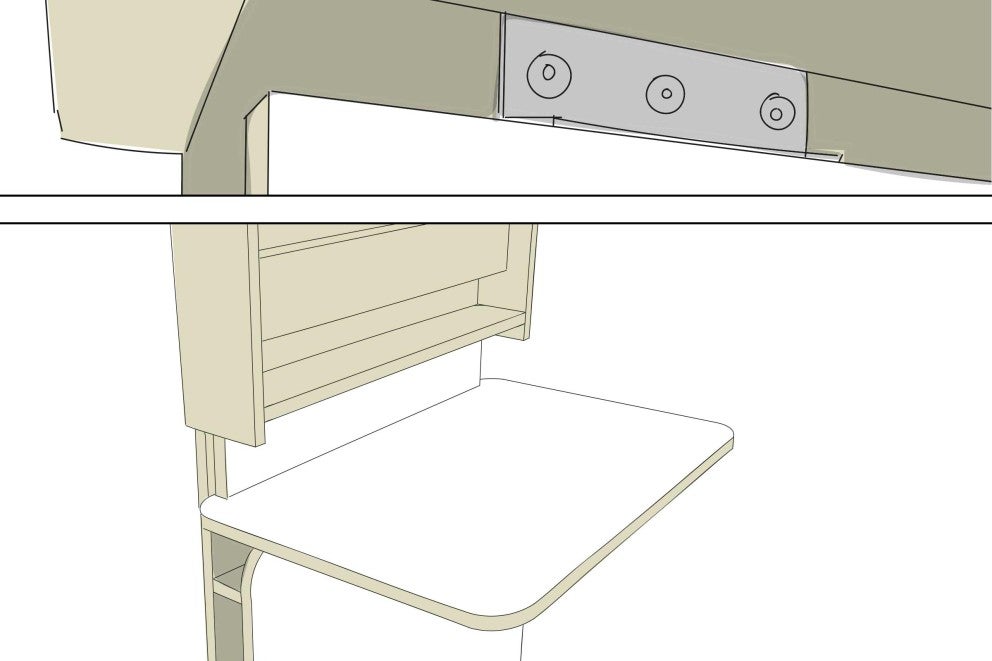

Přišroubujte podpěrné prkno (s deskou stolu) podle zobrazení s pomocí dvou závěsů (64x34 mm) a celkem šesti šrouby (3,5x16 mm) zvenku v zákrytu se zadní stěnou, aby závěsy přímo doléhaly dole k regálové polici 1.
20
Našroubujte stavěcí šrouby až do poloviny do L úhelníků, desku stolu podržte v poloze na psaní a na vnitřní straně spodního čela si vyznačte montážní body pro zarážky. Nyní opět vyšroubujte stavěcí šroub. Oba L úhelníky přišroubujte vždy dvěma šrouby (3,5x16 mm), zašroubujte oba stavěcí šrouby a nastavte výšku dolehnutí desky stolu.
21

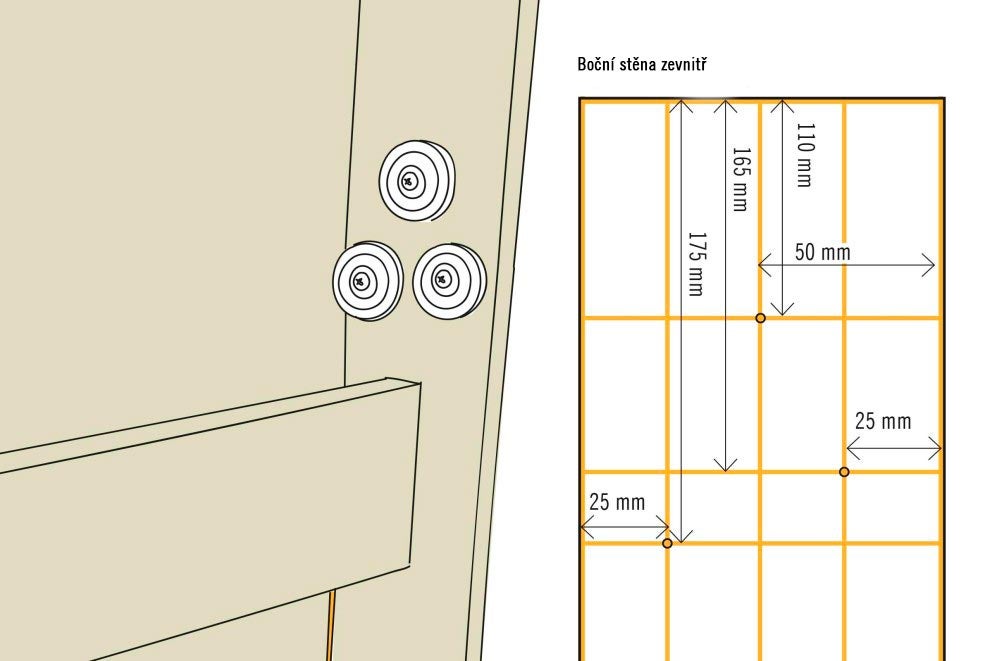

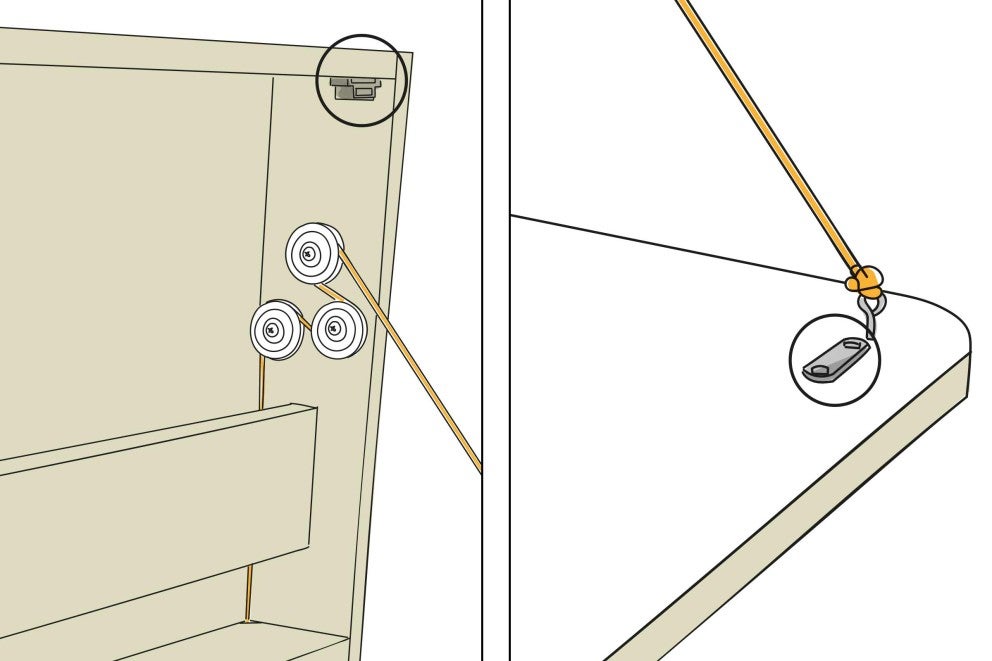

Namontujte tři navíjecí kladky podle náčrtku vždy jedním šroubem (3,5x16 mm) a podložkou (30x4,3 mm) na pravou boční stěnu (uvnitř).
22

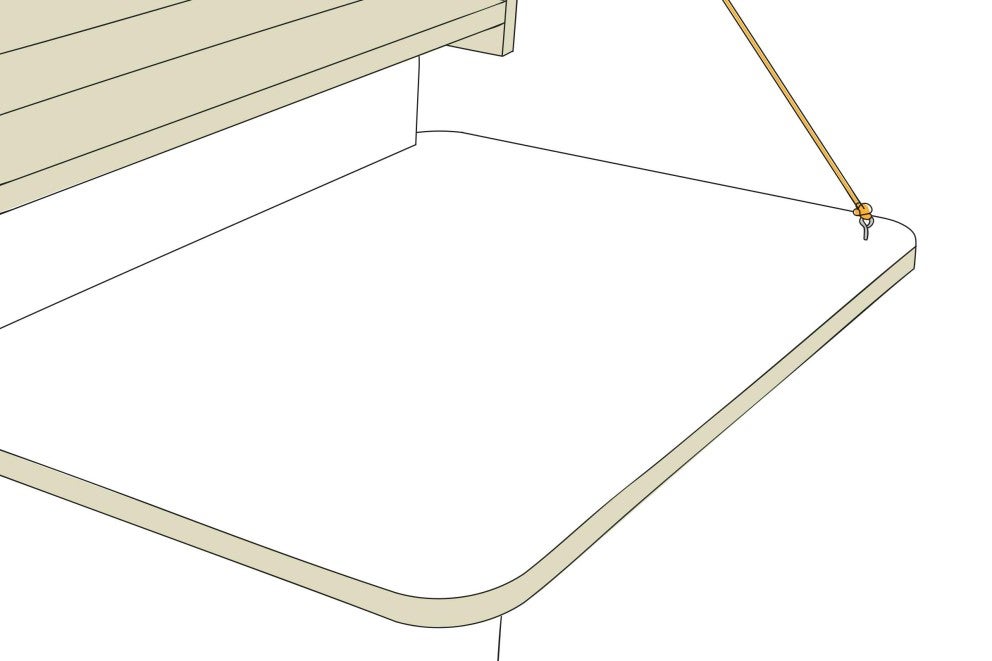

Zašroubujte šroub s háčkem (30x14 mm) do desky stolu:
- s takovým odstupem od vnější strany, aby bylo možné šňůru protáhnout (v zákrytu) na kladkách, a
- s takovým odstupem od vnější strany, aby se háček po přiklopení desky stolu nacházel ve stejné výšce s horní kladkou.
Následně uvažte šňůru na háček na uzel a protáhněte ji dle vyobrazení nad navíjecími kladkami.
23

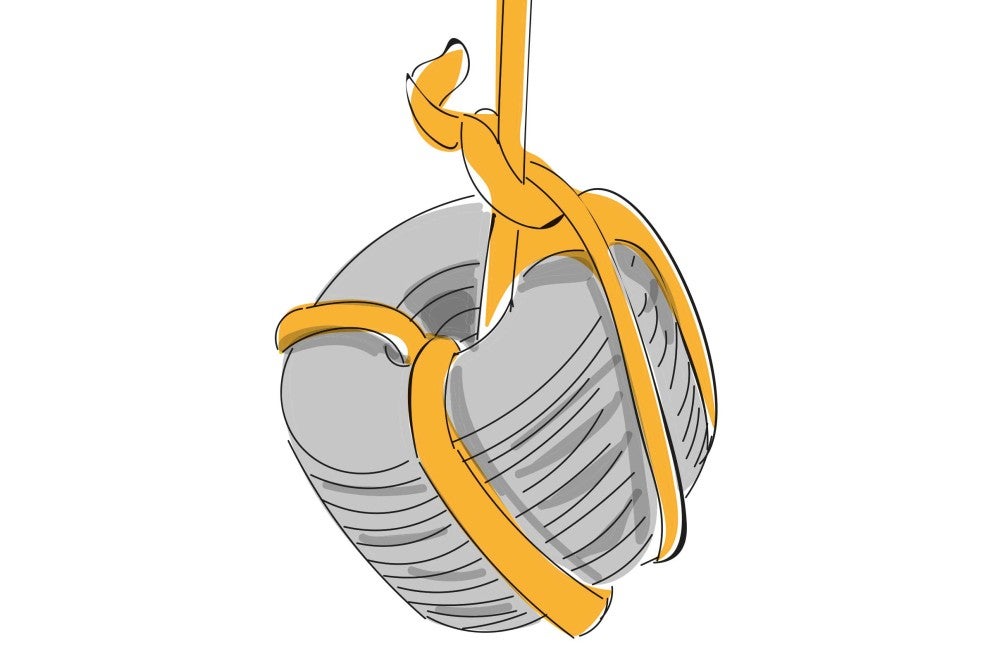

Změřte si požadovanou délku šňůry, a na konci s patnácti podložkami (60 mm) zavažte na uzel ...
24

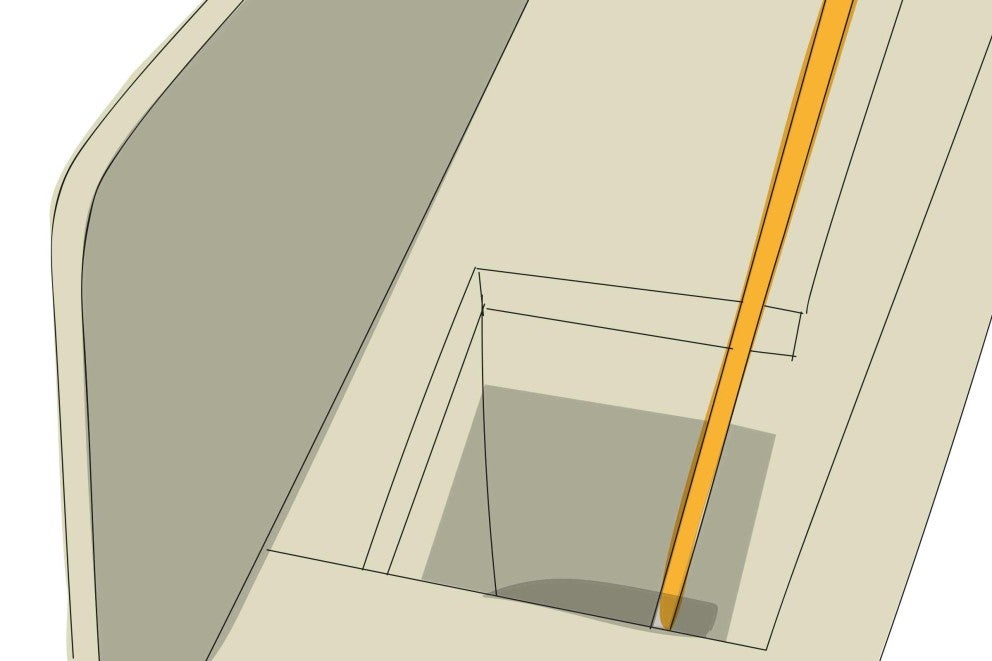

… a zaveďte ho do kanálku.
25

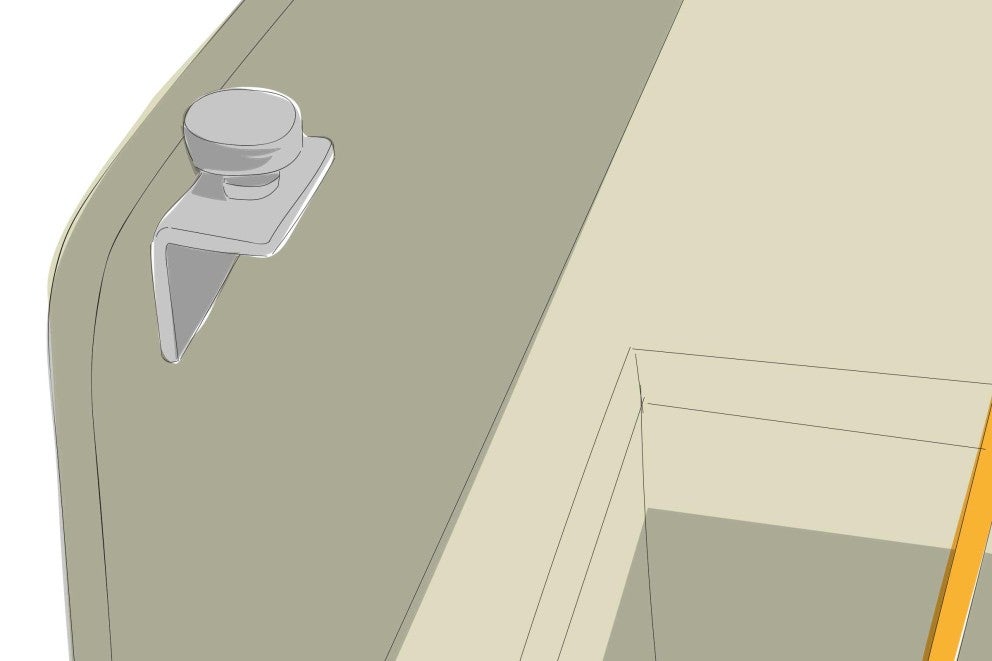

Přišroubujte magnetickou západku dle vyobrazení na vnitřní stranu pravé boční stěny, a k tomu plochý protikus na vhodné místo na desce stolu.
Bezpečnost na prvním místě
Návody byly vytvořeny s maximální přesností, znázorňují ale vždy pouze možný postup. Realisticky posuďte své vlastní schopnosti a v případě nejistoty si nechte poradit od odborníků.
HORNBACH neručí za nesprávné použití materiálů a nářadí ani
za neodborně provedenou montáž.
1. ?Po žádném nábytku se nesmí šplhat ani na něm cvičit. Pouč zejména děti o tomto možném riziku, aby se zabránilo pádům.
2. ?U všech pracovních kroků nos vhodné ochranné vybavení.
3. ?Neopracované povrchy před stavbou nábytku obrus, aby se zabránilo zranění (např. třísky).
4. ?Všechny hrany se musí v ideálním případě opracovat pomocí horní frézky (fréza s minimálním poloměrem 3 mm). Pokud bys neměl k dispozici horní frézku, musí se zbrousit hrana ručně na minimální
poloměr 2 mm.
5. ?Nábytek připevni na vhodné místo pomocí uchycení vhodného pro příslušný typ stěny, aby se zabránilo převrhnutí. V případě nejistoty se bezpodmínečně informuj ve svém specializovaném obchodě na vhodný upevňovací materiál.
